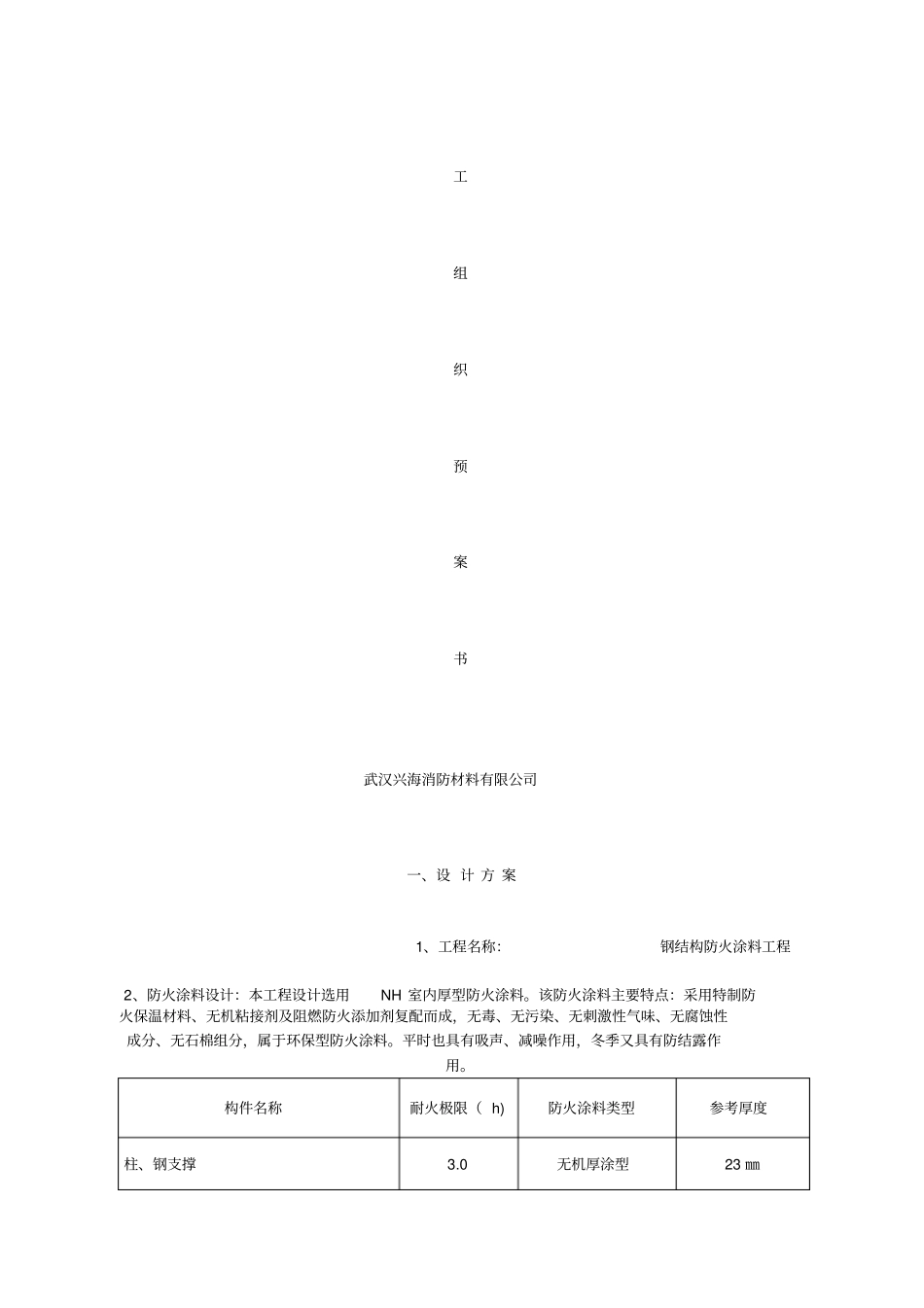

工组织预案书武汉兴海消防材料有限公司一、设 计 方 案1、工程名称：钢结构防火涂料工程2、防火涂料设计：本工程设计选用NH 室内厚型防火涂料
该防火涂料主要特点：采用特制防火保温材料、无机粘接剂及阻燃防火添加剂复配而成，无毒、无污染、无刺激性气味、无腐蚀性成分、无石棉组分，属于环保型防火涂料
平时也具有吸声、减噪作用，冬季又具有防结露作用
构件名称耐火极限（ h) 防火涂料类型参考厚度柱、钢支撑3
0 无机厚涂型23 ㎜钢梁2

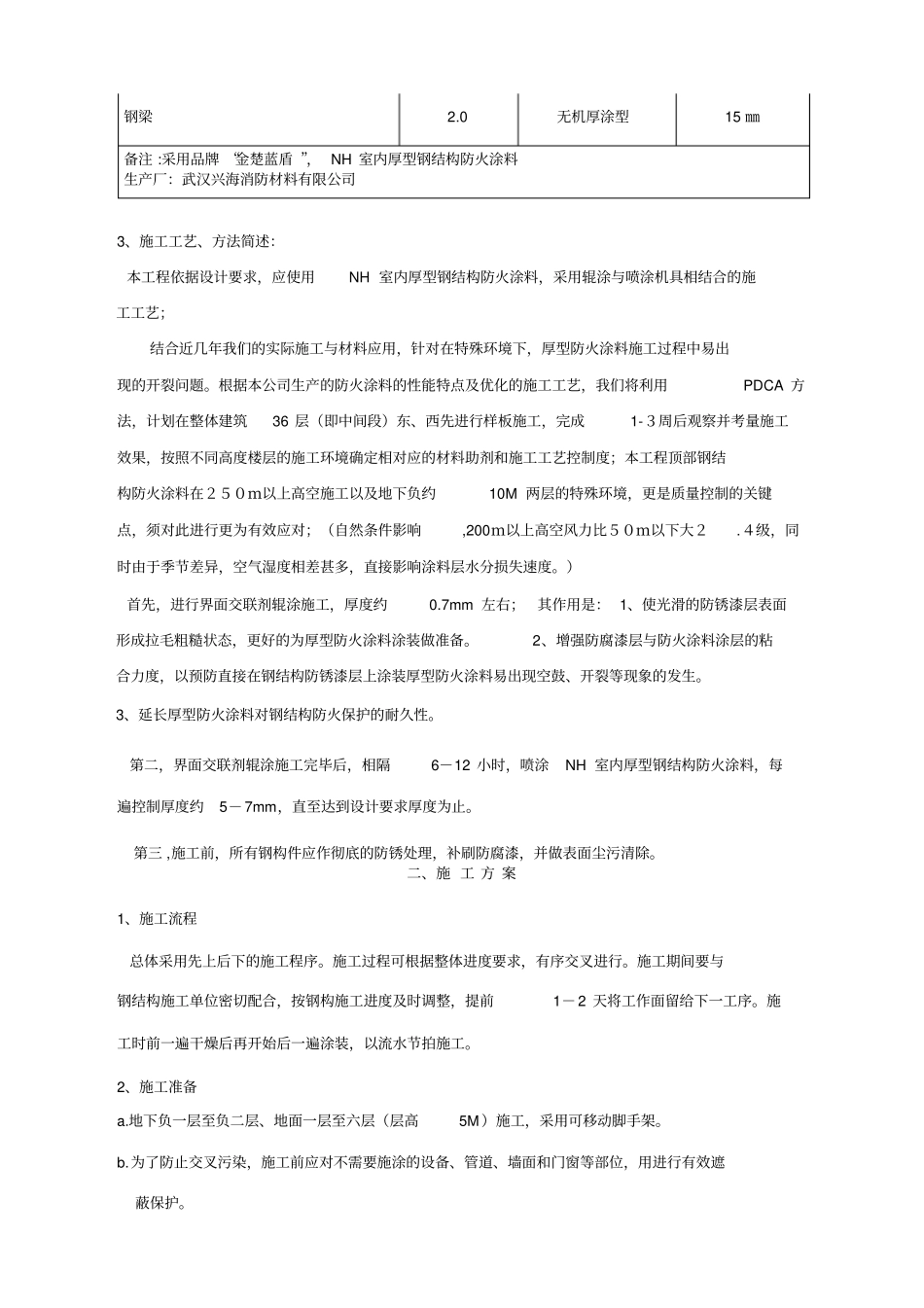

0 无机厚涂型15 ㎜备注 :采用品牌 “金楚蓝盾 ”， NH 室内厚型钢结构防火涂料生产厂：武汉兴海消防材料有限公司3、施工工艺、方法简述：本工程依据设计要求，应使用NH 室内厚型钢结构防火涂料，采用辊涂与喷涂机具相结合的施工工艺；结合近几年我们的实际施工与材料应用，针对在特殊环境下，厚型防火涂料施工过程中易出现的开裂问题
根据本公司生产的防火涂料的性能特点及优化的施工工艺，我们将利用PDCA 方法，计划在整体建筑36 层（即中间段）东、西先进行样板施工，完成1-３周后观察并考量施工效果，按照不同高度楼层的施工环境确定相对应的材料助剂和施工工艺控制度；本工程顶部钢结构防火涂料在２５０ｍ以上高空施工以及地下负约10M 两层的特殊环境，更是质量控制的关键点，须对此进行更为有效应对；（自然条件影响,200ｍ以上高空风力比５０ｍ以下大２
４级，同时由于季节差异，空气湿度相差甚多，直接影响涂料层水分损失速度
）首先，进行界面交联剂辊涂施工，厚度约0
7mm 左右；其作用是： 1、使光滑的防锈漆层表面形成拉毛粗糙状态，更好的为厚型防火涂料涂装做准备
2、增强防腐漆层与防火涂料涂层的粘合力度，以预防直接在钢结构防锈漆层上涂装厚型防火涂料易出现空鼓、开裂等现象的发生
3、延长厚型防火涂料对钢结构防火保护的耐久性

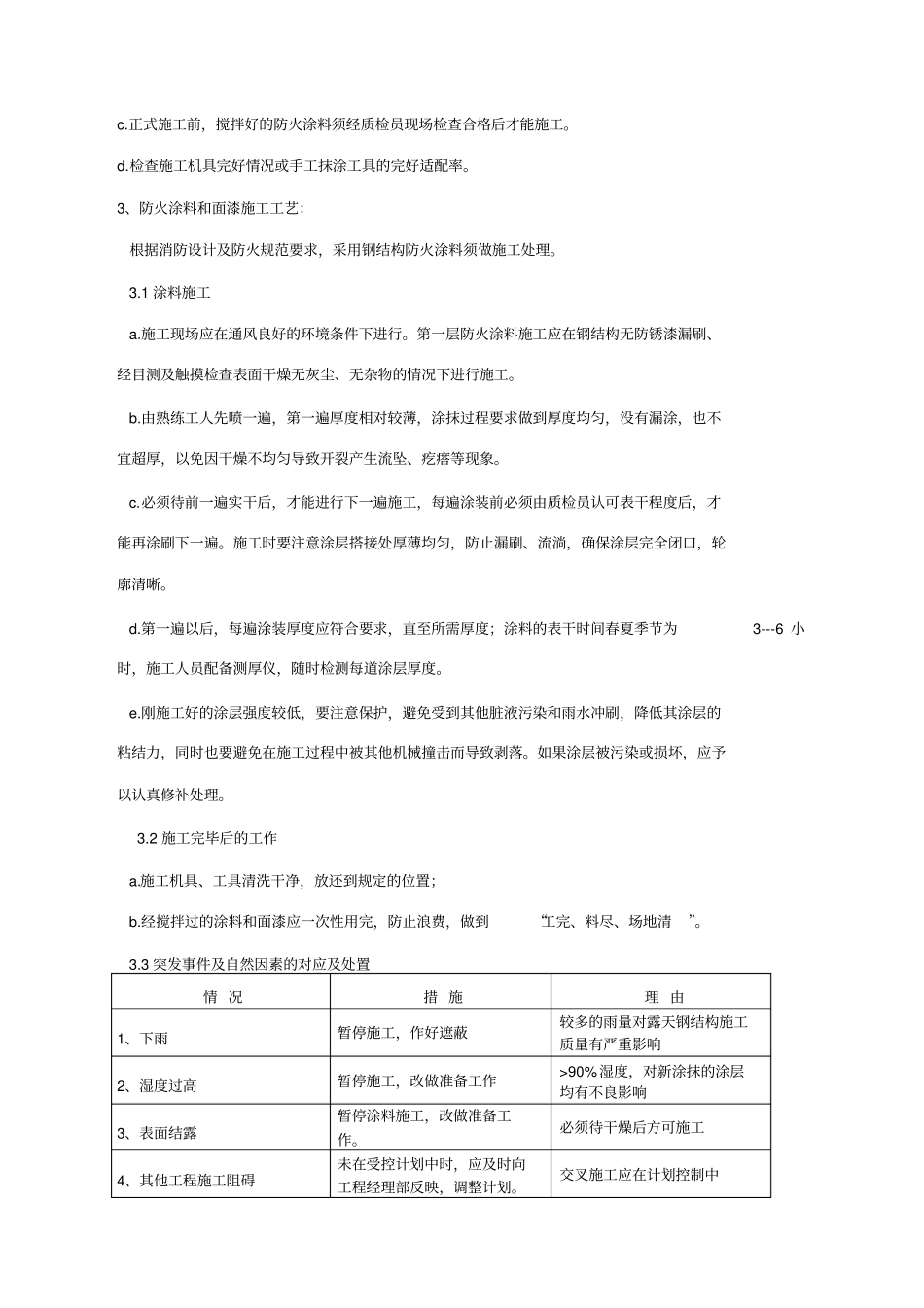

第二，界面交联剂辊涂施工完毕后，相隔6－12 小时，
