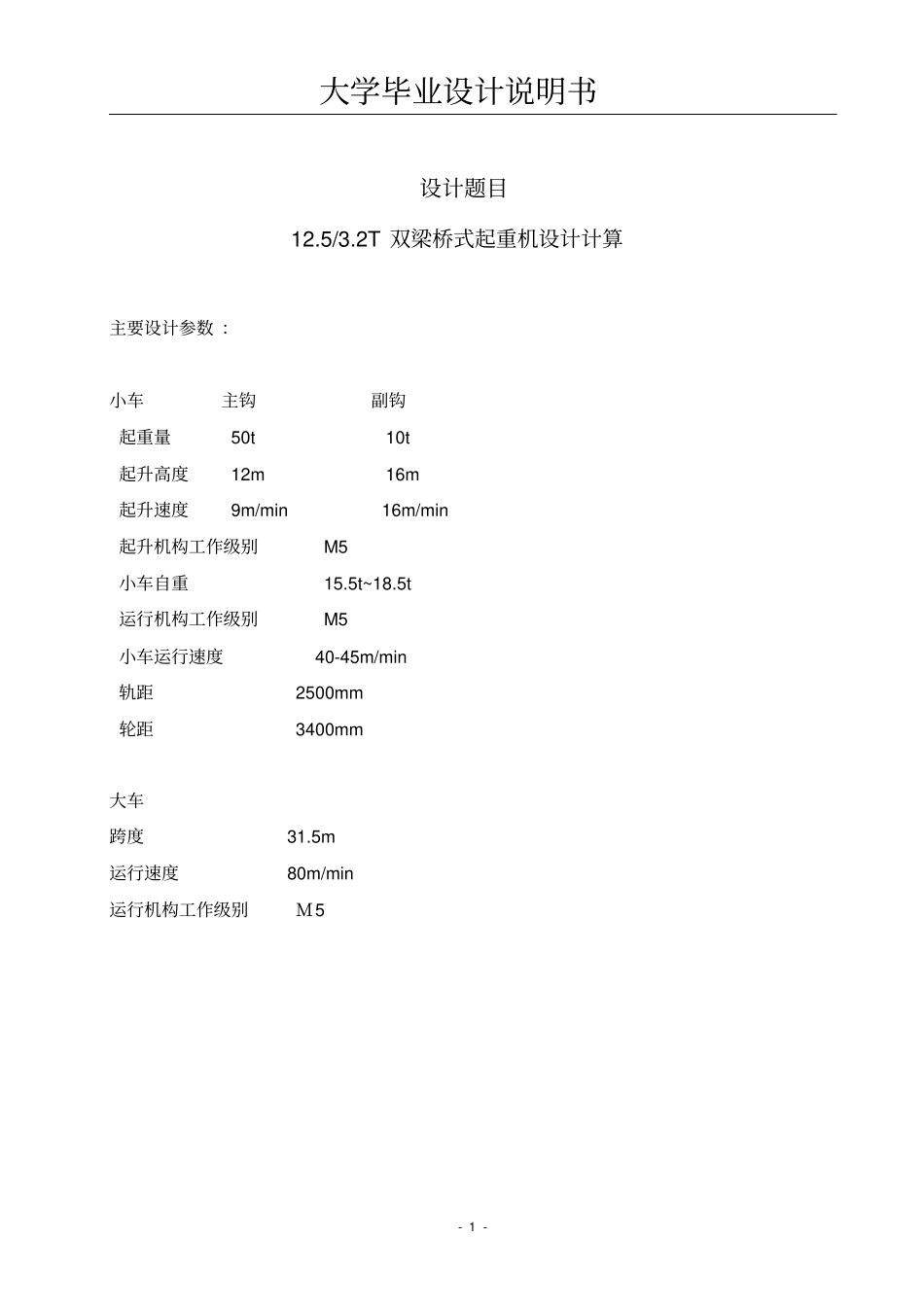

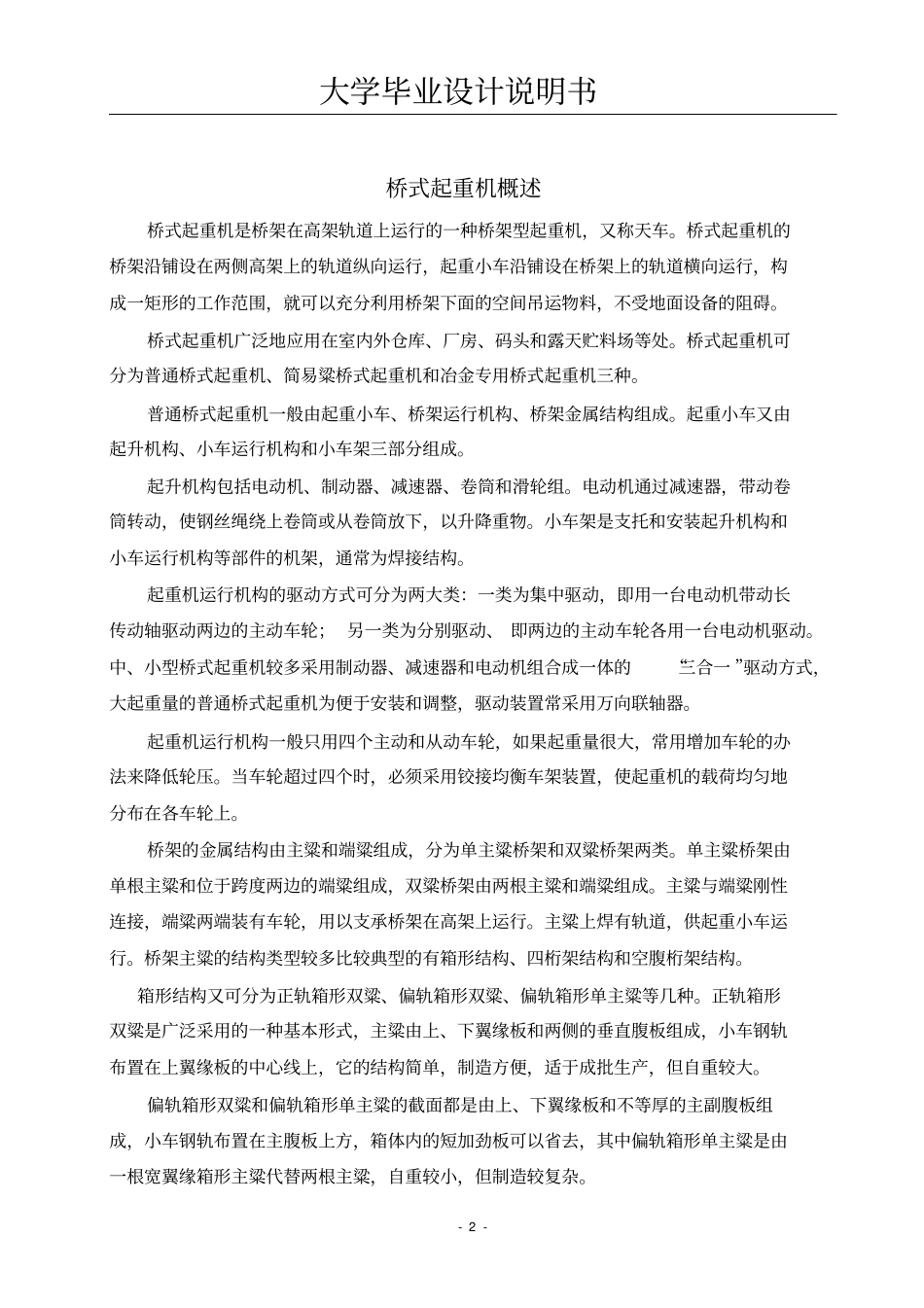

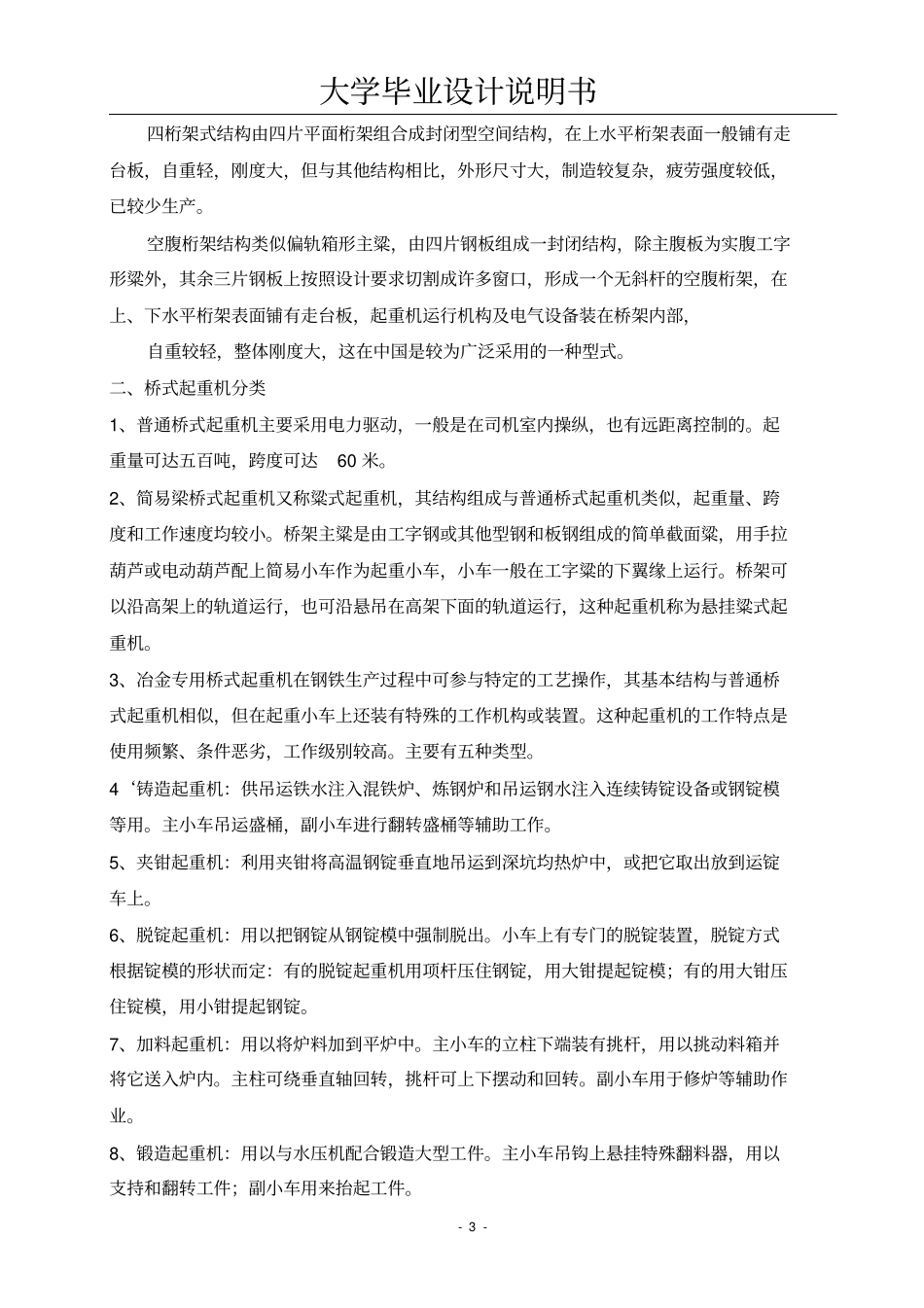

大学毕业设计说明书- 1 - 设计题目12.5/3.2T 双梁桥式起重机设计计算主要设计参数 ：小车主钩副钩起重量50t 10t 起升高度12m 16m 起升速度9m/min 16m/min 起升机构工作级别M5 小车自重15.5t~18.5t 运行机构工作级别M5 小车运行速度40-45m/min 轨距2500mm 轮距3400mm 大车跨度31.5m 运行速度80m/min 运行机构工作级别Ｍ5 大学毕业设计说明书- 2 - 桥式起重机概述桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。桥式起重机可分为普通桥式起重机、简易粱桥式起重机和冶金专用桥式起重机三种。普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。起重小车又由起升机构、小车运行机构和小车架三部分组成。起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。起重机运行机构的驱动方式可分为两大类：一类为集中驱动，即用一台电动机带动长传动轴驱动两边的主动车轮； 另一类为分别驱动、 即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一 ”驱动方式，大起重量的普通桥式起重机为便于安装和调整，驱动装置常采用万向联轴器。起重机运行机构一般只用四个主动和从动车轮，如果起重量很大，常用增加车轮的办法来降低轮压。当车轮超过四个时，必须采用铰接均衡车架装置，使起重机的载荷均匀地分布在各车轮上。桥架的金属结构由主粱和端粱组成，分为单主粱桥架和双粱桥架两类。单主粱桥架由单根主粱和位于跨度两边的端粱组成，双粱桥架由两根主粱和端粱组成。主粱与端粱刚性连接，端粱两端装有车轮，用以支承桥架在高架上运行。主粱上焊有轨道，供起重小车运行。桥架主粱的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。箱形结构又可分为正轨箱形双粱、偏轨箱形双粱、偏轨箱形单主粱等几种。正轨箱形双粱是广泛采用的一种基本形式，主粱由上、下翼缘板和两侧的垂直腹板组成，小车钢轨布置在上翼缘板的中心线上，它的...
