双核心HSRP配置案例资料VIP免费

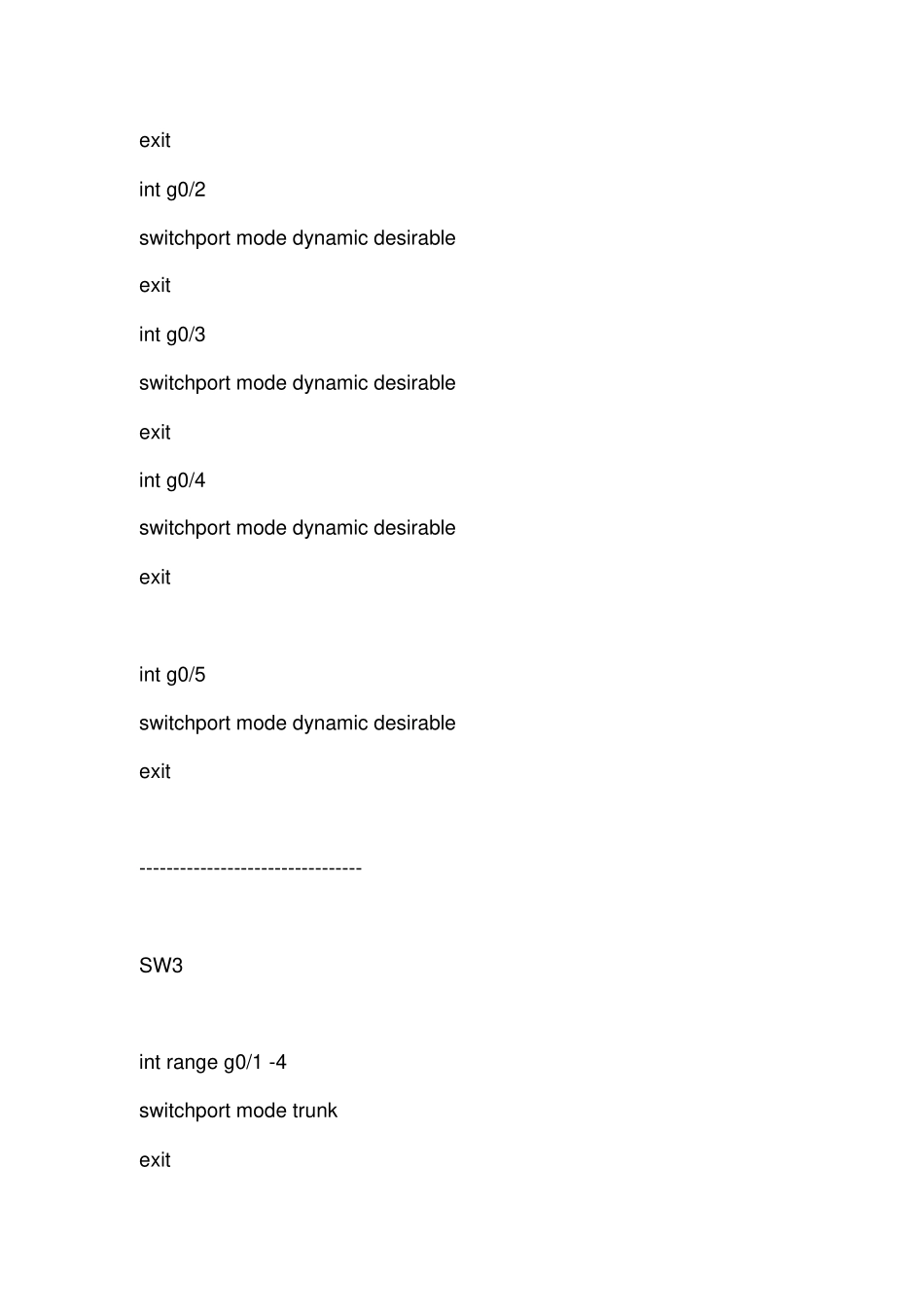

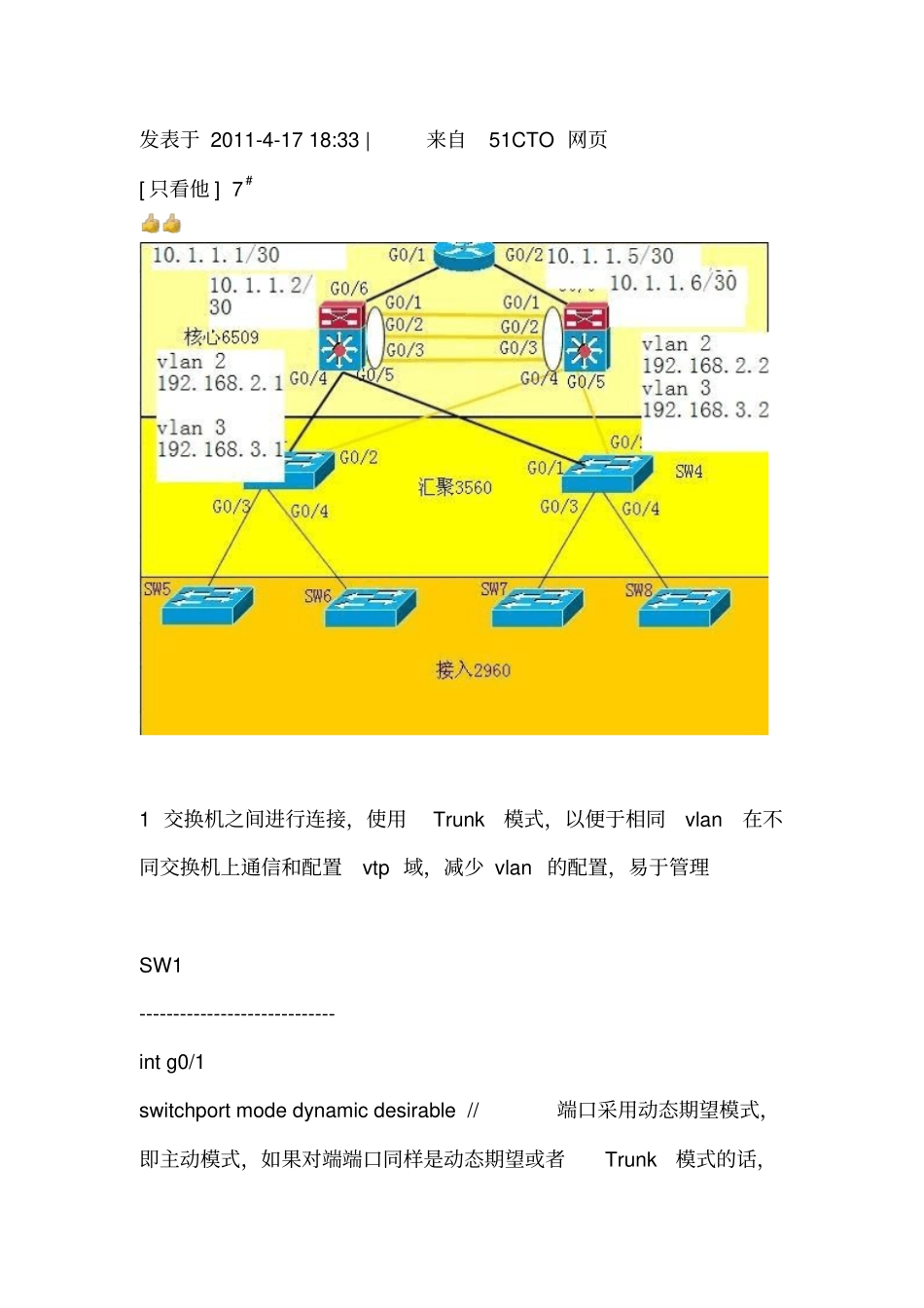

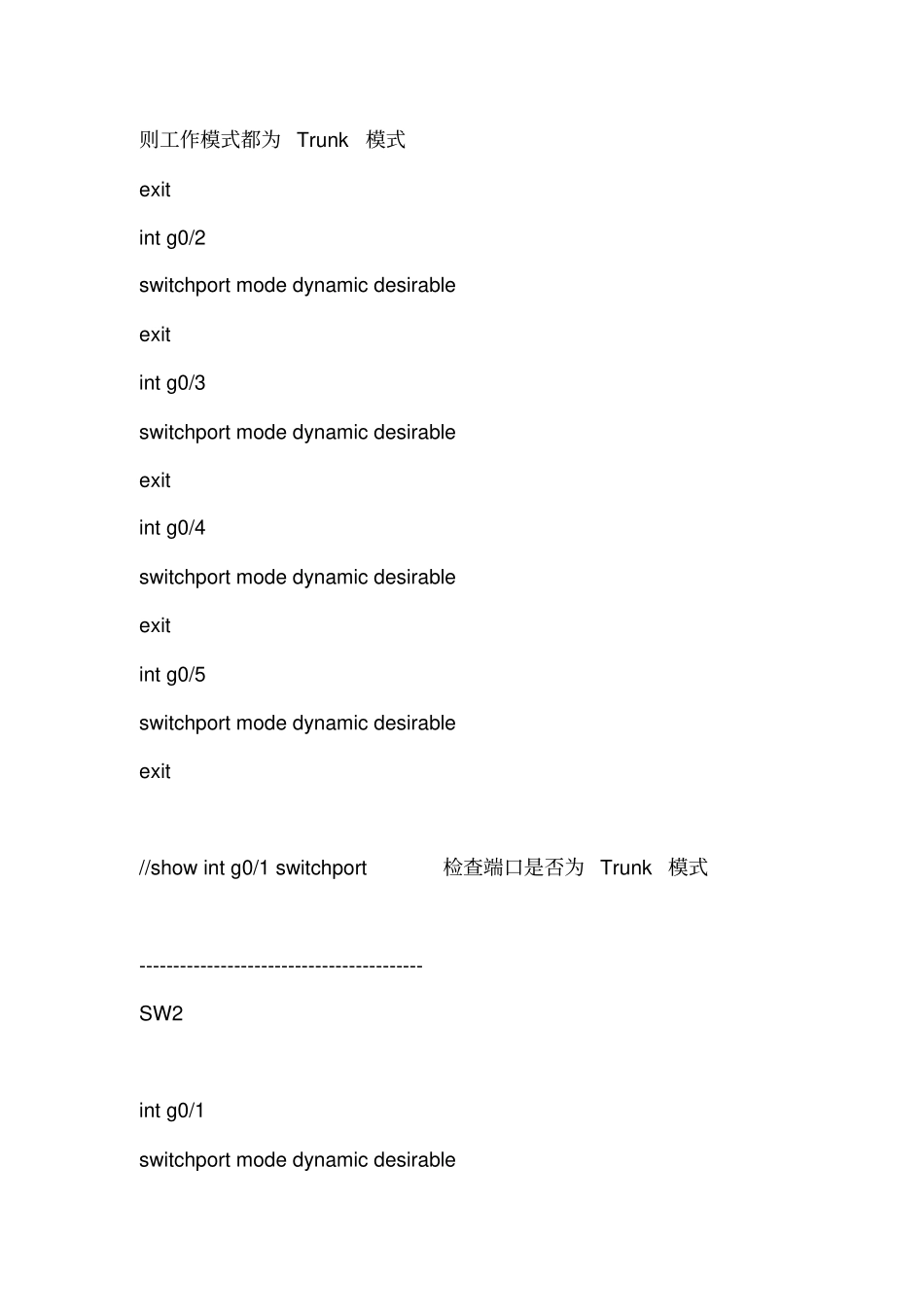

发表于 2011-4-17 18:33 | 来自51CTO 网页[ 只看他 ] 7#1 交换机之间进行连接，使用Trunk模式，以便于相同vlan 在不同交换机上通信和配置vtp 域，减少 vlan 的配置，易于管理SW1 ----------------------------- int g0/1 switchport mode dynamic desirable //端口采用动态期望模式，即主动模式，如果对端端口同样是动态期望或者Trunk模式的话，则工作模式都为 Trunk模式exit int g0/2 switchport mode dynamic desirable exit int g0/3 switchport mode dynamic desirable exit int g0/4 switchport mode dynamic desirable exit int g0/5 switchport mode dynamic desirable exit //show int g0/1 switchport 检查端口是否为 Trunk 模式------------------------------------------ SW2 int g0/1 switchport mode dynamic desirable exit int g0/2 switchport mode dynamic desirable exit int g0/3 switchport mode dynamic desirable exit int g0/4 switchport mode dynamic desirable exit int g0/5 switchport mode dynamic desirable exit --------------------------------- SW3 int range g0/1 -4 switchport mode trunk exit -------------------------------- SW4 int range g0/1 -4 switchport mode trunk exit -------------------------------------- SW5 int g0/3 switchport mode trunk exit -------------------------------------- SW6 int g0/4 switchport mode trunk exit -------------------------------------- SW7 int g0/3 switchport mode trunk exit -------------------------------------- SW8 int g0/4 switchport mode trunk exit ------------------------------------------------------------------------------------------- 2 端口 Trunk之后，配置 vtp 域，并开启 vtp 修剪，减少不必要的广播流量，也可以直接进入Trunk模式的端口模式，对从被端口允许通过的 vlan 进行限制 . // int g0/1 // switchport trunk allowed vlan remove 1 //1 是 vlan 号，默认是允许所有 vlan 的数据通过----------------------------------- SW1 在全局配置模式下vtp domain cisco //配置 vtp 域名vtp mode server //设置 vtp 模...
