双梁门式起重机安装方案VIP免费

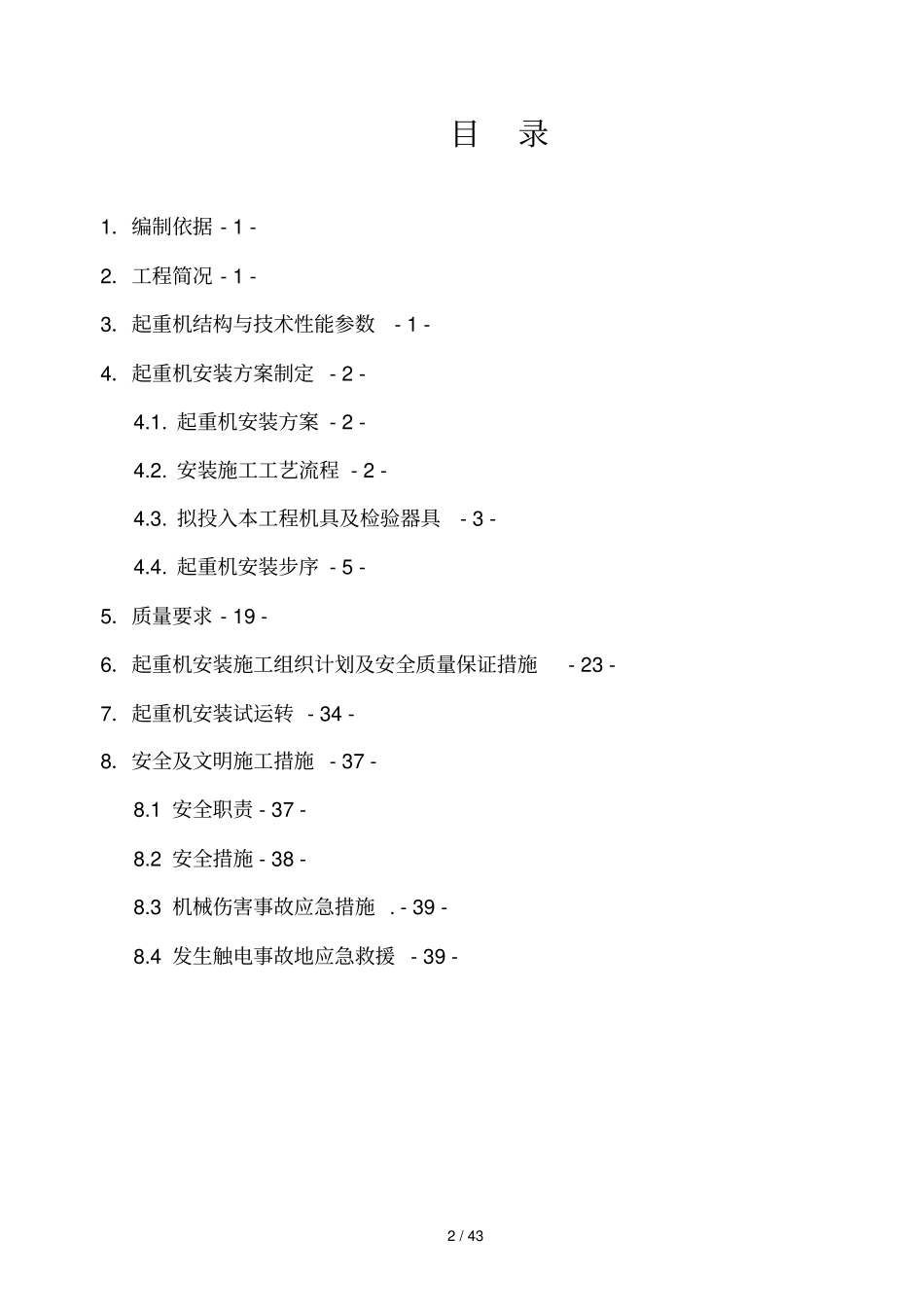

1 / 43 龙门吊安装方案2 / 43 目录1．编制依据 - 1 -2．工程简况 - 1 -3．起重机结构与技术性能参数- 1 -4．起重机安装方案制定 - 2 -4.1. 起重机安装方案 - 2 -4.2. 安装施工工艺流程 - 2 -4.3. 拟投入本工程机具及检验器具- 3 -4.4. 起重机安装步序 - 5 -5．质量要求 - 19 -6．起重机安装施工组织计划及安全质量保证措施- 23 -7．起重机安装试运转 - 34 -8．安全及文明施工措施 - 37 -8.1 安全职责 - 37 -8.2 安全措施 - 38 -8.3 机械伤害事故应急措施 . - 39 -8.4 发生触电事故地应急救援 - 39 -- 1 - / 43 1．编制依据（1）《起重机安全规程》 GB6067-85；（2）《起重设备安装工程施工及验收规范》GB50278-98；（3）《电气装置安装工程起重机电气装置施工及验收规范》GB50256-96；（4）《起重机实验规范和程序》GB5905-86；（5）《起重机起重机械技术性能和验收文件》GB/T17908-1999；（6）《优质钢丝绳》 GB8918-1996；（7）《桥式和门式起重机制造及轨道安装公差》GB/T10183-1998；（8）《通用门式起重机》 GB/T14406-93；（9）《轨道联结》 98G325. 2．工程简况盾构始发场地位于体育中心站南盾构井, 本工程采用两台 45吨门吊和一台 16 吨龙门吊进行盾构掘进地出土及材料吊装工作.45 吨门吊轨道跨度 16m,轨道总长约 67m,16吨门吊轨道跨度 25m,轨道总长约 63m,轨道均采用 43KG/M钢轨铺设 , 始发场地及龙门吊轨道设置如下图所示：6.142.716t 龙门吊管片存放区45t 龙门吊8.5 ×5.1 出土口8.5 ×5.1 出土口11.5 ×7.511.5 ×7.5风 井20×12×4.5 渣土池16t 龙门吊轨道材料堆放场材料堆放场管片存放区管片存放区20×12×4.5 渣土池45t 龙门吊轨道3．起重机结构与技术性能参数1）双梁门式起重机由主梁和支腿. 下横梁组成地门架 . 梯子平台 . 行走机构 . 起重小车 .司机室 . 电缆卷车 . 防风系统 . 机电设备等组成 , 设备主体钢结构现场安装拟采用汽车起重机吊装, 具体地安装及相关参数如下：- 2 - / 43 大车运行机构：重量： 15000kg 支腿：重量： 14000kg 主梁（单个）主梁总重量： 15500kg 起重机总重： 134800 kg 2）单主梁门式起重机由主梁和支腿. 下横梁组成地门架 . 梯子平台 . 行走机构 . 起重小车 .司机室 . 电缆卷车 . 防风系统 . 机电设备等组成 , 设备主体钢结构现场安装拟采用汽车起...
