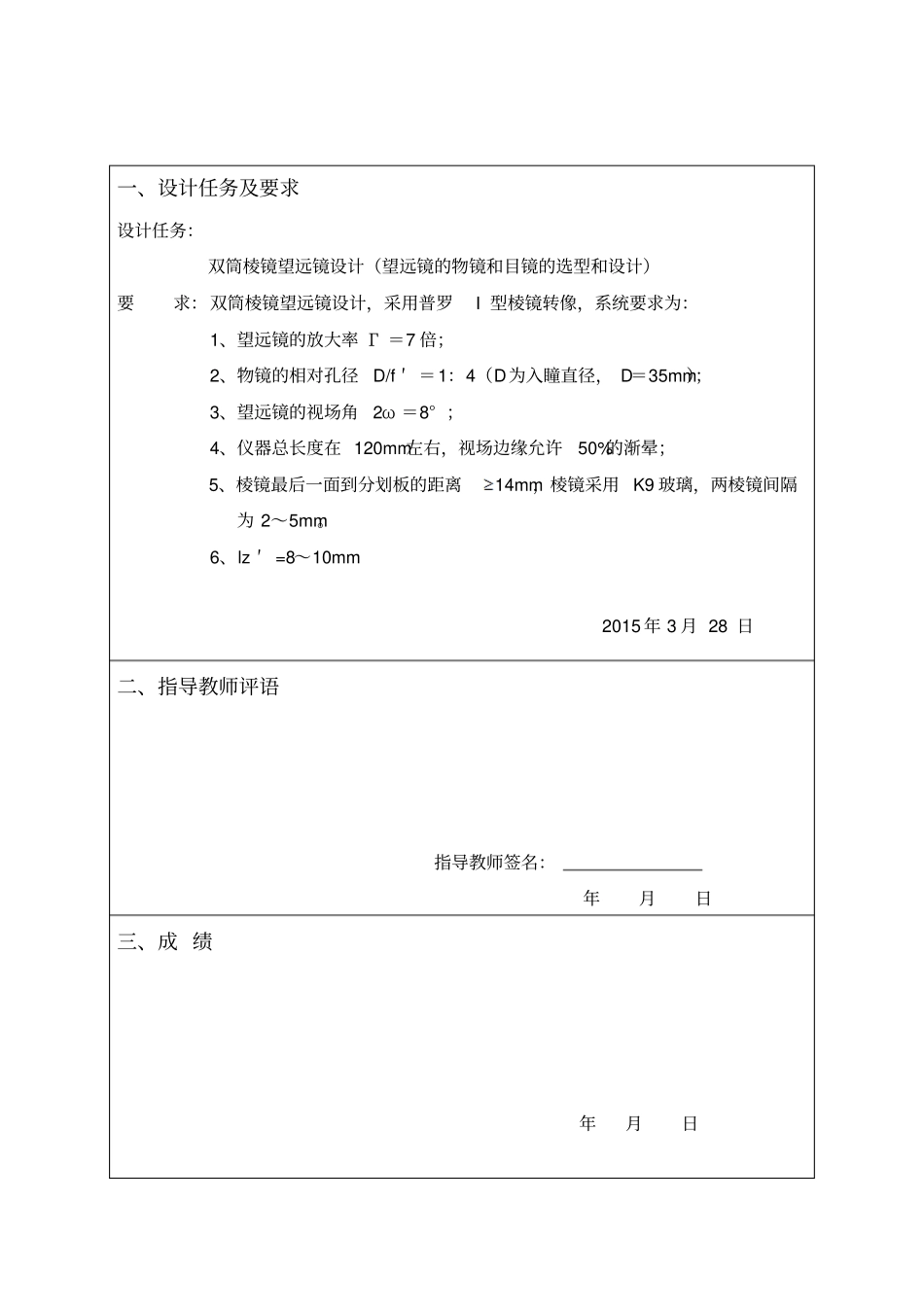

课程设计报告（2014— 2015年度 第2 学期）题目：双筒棱镜望远镜设计院系：物理与电子信息工程学院姓名： 徐乐学号：013301254141 专业：光源与照明指导老师：何武光2015 年6 月12 日一、设计任务及要求设计任务：双筒棱镜望远镜设计（望远镜的物镜和目镜的选型和设计）要求：双筒棱镜望远镜设计，采用普罗I 型棱镜转像，系统要求为：1、望远镜的放大率 Γ ＝7 倍；2、物镜的相对孔径D/f ′ ＝1：4（D为入瞳直径， D＝35mm）；3、望远镜的视场角2ω ＝8° ；4、仪器总长度在 120mm左右，视场边缘允许50%的渐晕；5、棱镜最后一面到分划板的距离14mm，棱镜采用 K9 玻璃，两棱镜间隔为 2～5mm。6、lz ′ =8～10mm 2015 年 3 月 28 日二、指导教师评语指导教师签名：年月日三、成 绩年月日目录一、设计任务二、外形尺寸计算三、像差容限计算和选型四、 P、W法计算初始结构五、像差像差数据和曲线六、像质评价和光瞳衔接七、学习体会八、 光学零件图和系统图一、设计任务双筒棱镜望远镜设计，采用普罗I 型棱镜转像，系统要求为：1、望远镜的放大率 Γ ＝7 倍；2、物镜的相对孔径D/f ′ ＝1：4（D为入瞳直径， D＝35mm）；3、望远镜的视场角2ω ＝8° ；4、仪器总长度在 120mm左右，视场边缘允许50%的渐晕；5、棱镜最后一面到分划板的距离>＝14mm，棱镜采用 K9玻璃，两棱镜间隔为 2～5mm。6、lz ′ >8～10mm 二、外形尺寸计算已知望远镜为参数：Γ ＝7 ，D/f ′ ＝1：4，D＝35mm，2ω ＝8° ，L=120mm 视场边缘允许 50%的渐晕；棱镜最后一面到分划板的距离>＝14mm 1．求'1f ，'2f'1''214 140/20fDmmffmm2．求出瞳DD/D=5mm 3．求视场'1D=2ftan4 =19.5795mm4. 求 2''tan= tan252.165．计算棱镜由棱镜几何关系知K=L/D=2 该望远系统采用普罗I 型棱镜转像，将普罗 I 型展开，等效为两块平板，如下图：设棱镜高 h，则8.75140149.78978.75140h9.6857hmm D=2h=19.3715mm L=2D=38.74mm 取 L=39mm 因此，等效空气平板厚度3925.71.5163Lhmmn6. 计算目镜到棱镜距离设物镜与棱镜的距离为d, 则 d 需满足 1401402dhD65.6dmm 实际物镜到第一个棱镜前表面的距离d` 满足：` 140272.6dabhmm其中 a 为第二块平板的后表面到分划板的距离，根据要求，可取14amm。其中 b 为普罗 I 型棱镜系统的两棱镜的距离，根据要求，取2bmm求得极限距离为 65.6mm，小于此距离时候棱镜档光，实际68 ...
