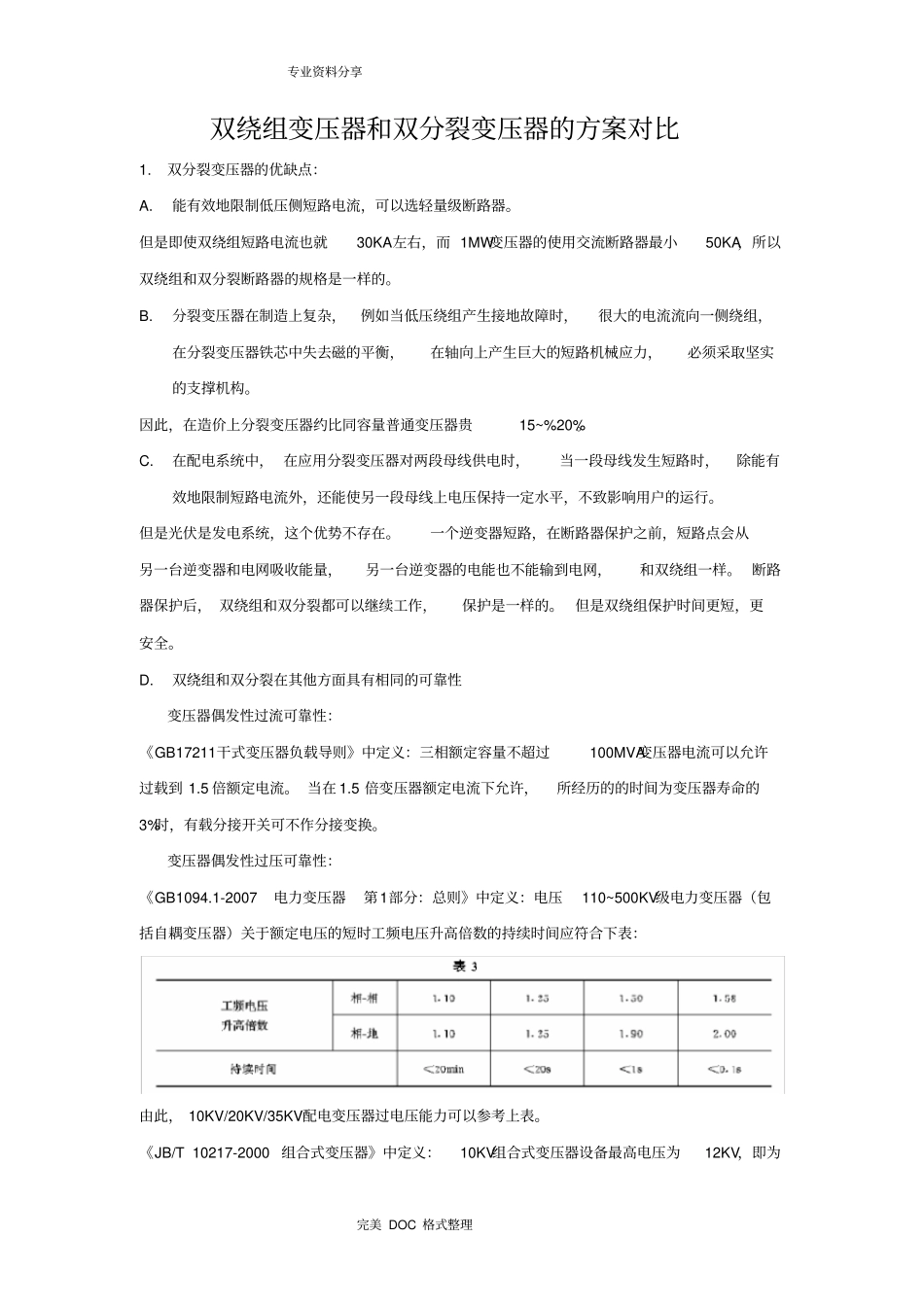

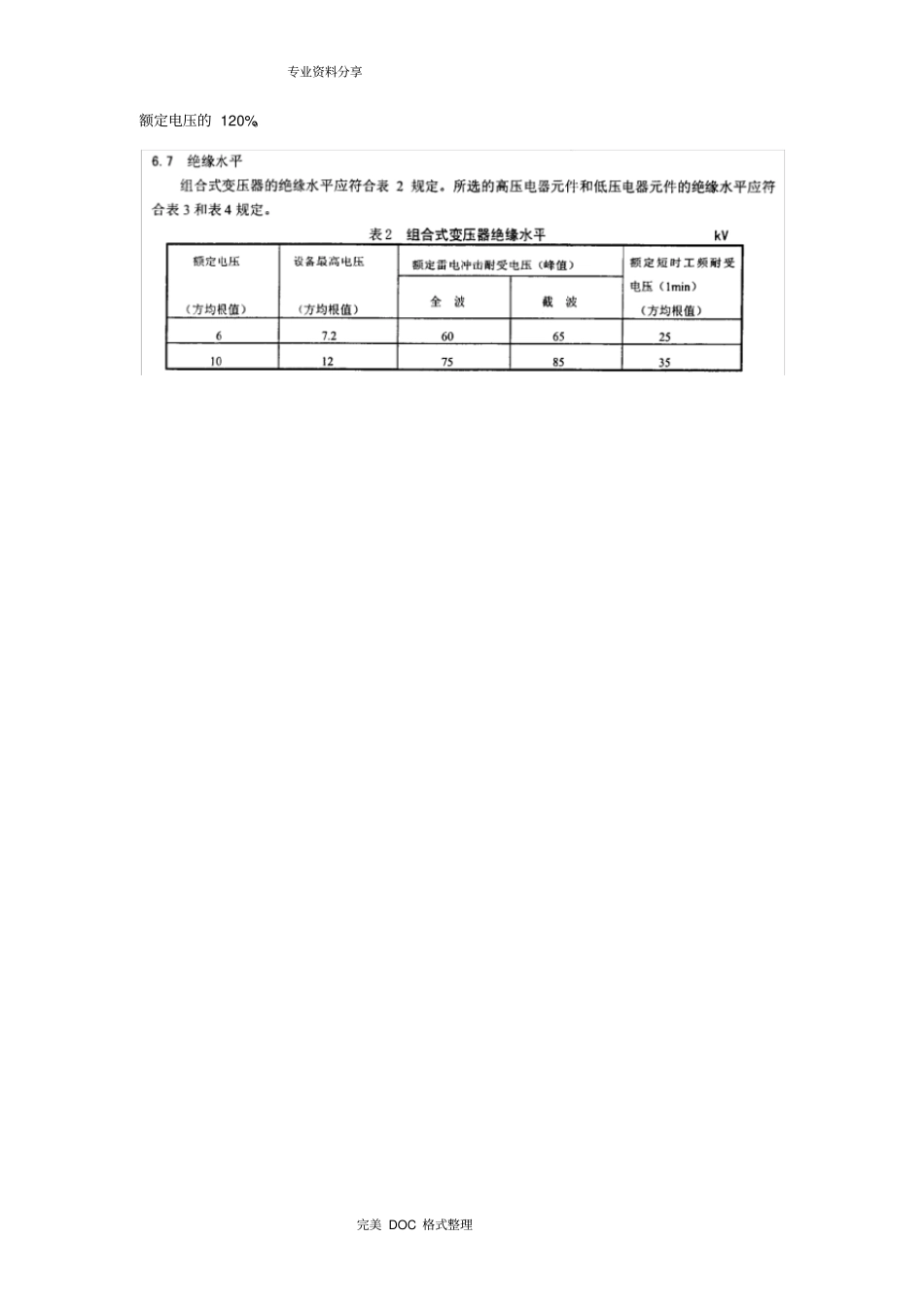

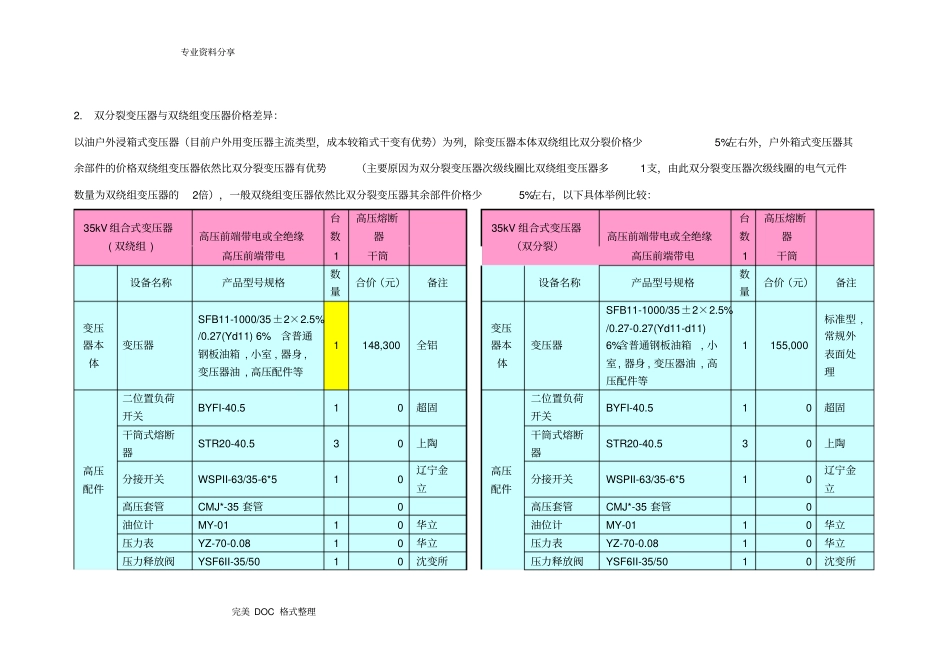

专业资料分享完美 DOC 格式整理双绕组变压器和双分裂变压器的方案对比1.双分裂变压器的优缺点：A.能有效地限制低压侧短路电流，可以选轻量级断路器。但是即使双绕组短路电流也就30KA左右，而 1MW变压器的使用交流断路器最小50KA，所以双绕组和双分裂断路器的规格是一样的。B.分裂变压器在制造上复杂，例如当低压绕组产生接地故障时，很大的电流流向一侧绕组，在分裂变压器铁芯中失去磁的平衡，在轴向上产生巨大的短路机械应力，必须采取坚实的支撑机构。因此，在造价上分裂变压器约比同容量普通变压器贵15~%20%。C.在配电系统中， 在应用分裂变压器对两段母线供电时，当一段母线发生短路时，除能有效地限制短路电流外，还能使另一段母线上电压保持一定水平，不致影响用户的运行。但是光伏是发电系统，这个优势不存在。一个逆变器短路，在断路器保护之前，短路点会从另一台逆变器和电网吸收能量，另一台逆变器的电能也不能输到电网，和双绕组一样。 断路器保护后， 双绕组和双分裂都可以继续工作，保护是一样的。 但是双绕组保护时间更短，更安全。D.双绕组和双分裂在其他方面具有相同的可靠性变压器偶发性过流可靠性：《GB 17211干式变压器负载导则》中定义：三相额定容量不超过100MVA变压器电流可以允许过载到 1.5 倍额定电流。 当在 1.5 倍变压器额定电流下允许，所经历的的时间为变压器寿命的3%时，有载分接开关可不作分接变换。变压器偶发性过压可靠性：《GB 1094.1-2007 电力变压器第1部分：总则》中定义：电压110~500KV级电力变压器（包括自耦变压器）关于额定电压的短时工频电压升高倍数的持续时间应符合下表：由此， 10KV/20KV/35KV配电变压器过电压能力可以参考上表。《JB/T 10217-2000 组合式变压器》中定义：10KV组合式变压器设备最高电压为12KV，即为专业资料分享完美 DOC 格式整理额定电压的 120%。专业资料分享完美 DOC 格式整理2.双分裂变压器与双绕组变压器价格差异：以油户外浸箱式变压器（目前户外用变压器主流类型，成本较箱式干变有优势）为列，除变压器本体双绕组比双分裂价格少5%左右外，户外箱式变压器其余部件的价格双绕组变压器依然比双分裂变压器有优势（主要原因为双分裂变压器次级线圈比双绕组变压器多1支，由此双分裂变压器次级线圈的电气元件数量为双绕组变压器的2倍），一般双绕组变压器依然比双分裂变压器其余部件价格少5%左右，以下具体举例比较：35kV 组合式变压器( 双绕组 ) 高压前...
