双输入电源的技术要求VIP免费

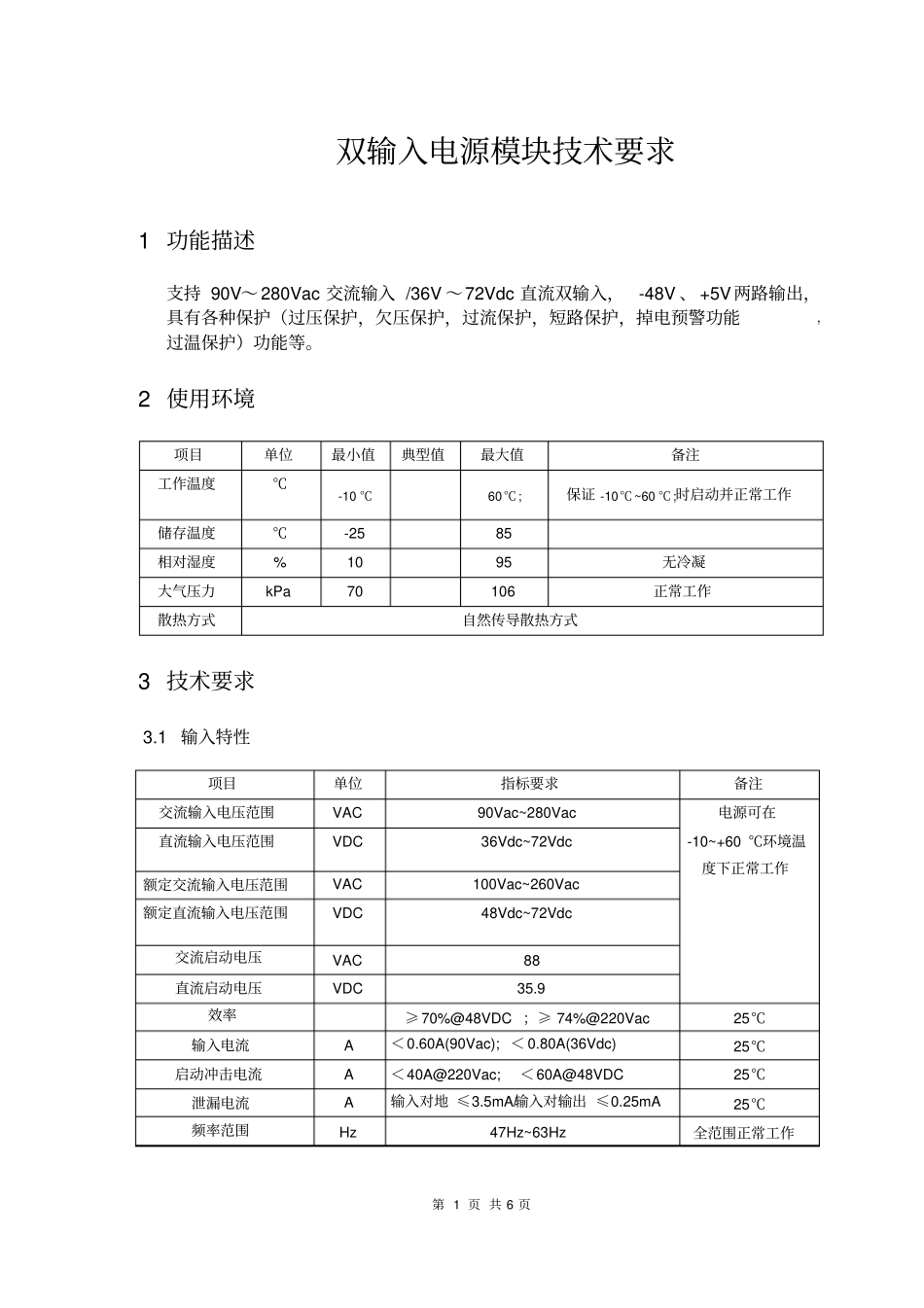

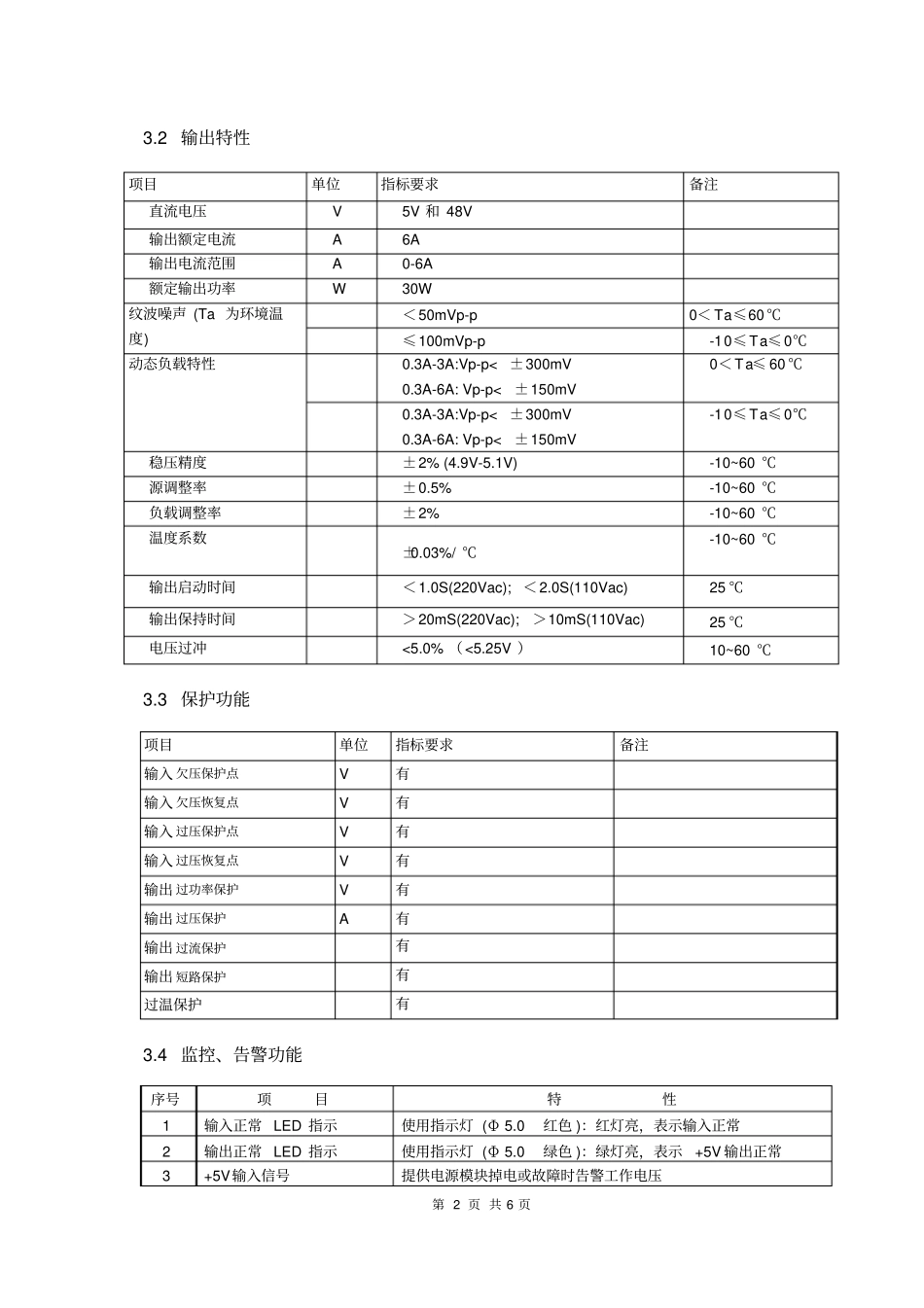

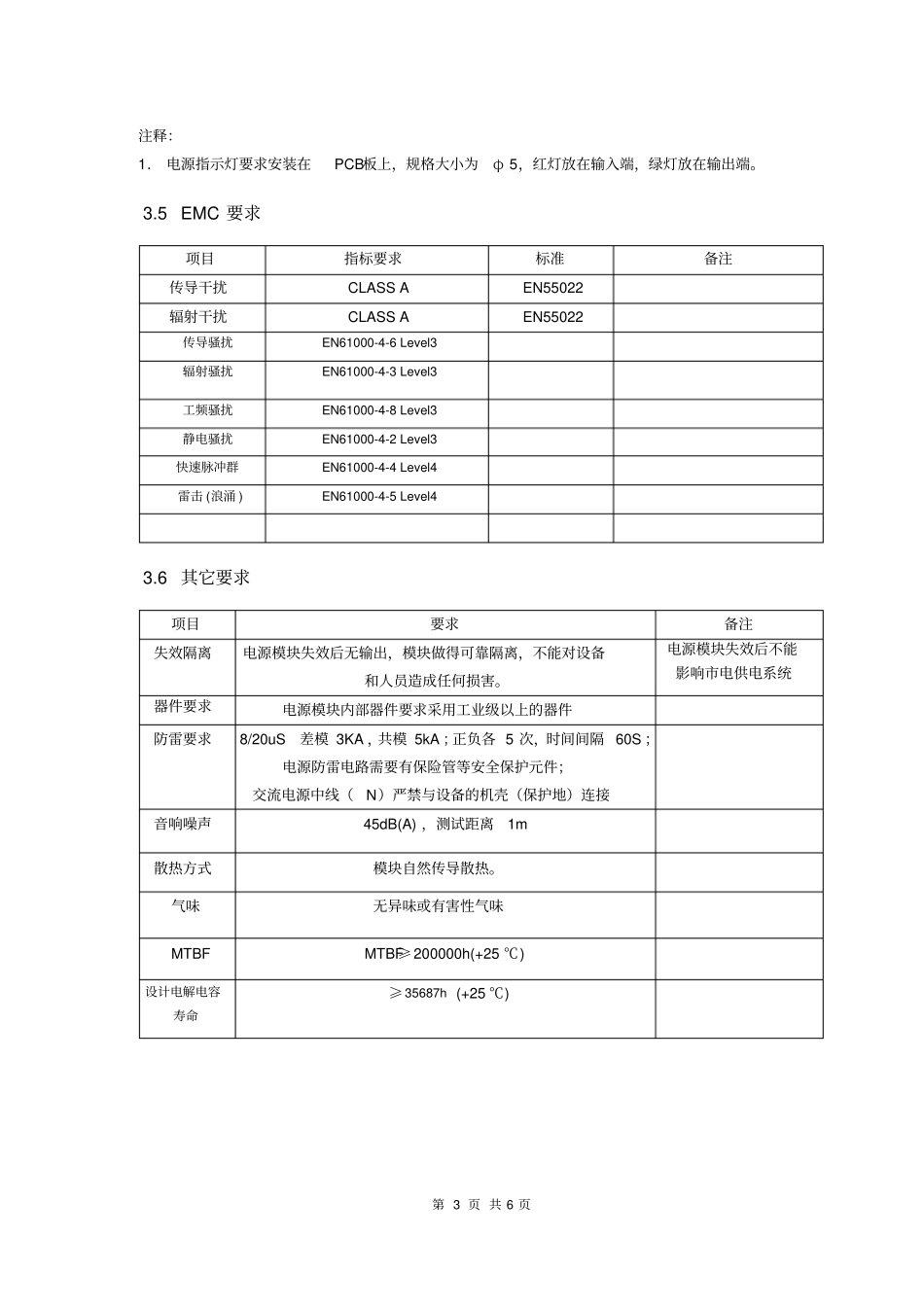

第 1 页 共 6 页双输入电源模块技术要求1 功能描述支持 90V～ 280Vac 交流输入 /36V ～72Vdc 直流双输入，-48V 、 +5V两路输出，具有各种保护（过压保护，欠压保护，过流保护，短路保护，掉电预警功能，过温保护）功能等。2 使用环境项目单位最小值典型值最大值备注工作温度℃-10 ℃60℃ ;保证 -10℃ ~60 ℃ ;时启动并正常工作储存温度℃-25 85 相对湿度% 10 95 无冷凝大气压力kPa 70 106 正常工作散热方式自然传导散热方式3 技术要求3.1 输入特性项目单位指标要求备注交流输入电压范围VAC 90Vac~280Vac 电源可在-10~+60 ℃环境温度下正常工作直流输入电压范围VDC 36Vdc~72Vdc 额定交流输入电压范围VAC 100Vac~260Vac 额定直流输入电压范围VDC 48Vdc~72Vdc 交流启动电压VAC 88直流启动电压VDC 35.9效率≥70%@48VDC ；≥ 74%@220Vac25℃输入电流A ＜0.60A(90Vac); ＜ 0.80A(36Vdc)25℃启动冲击电流A ＜40A@220Vac; ＜60A@48VDC 25℃泄漏电流A 输入对地 ≤3.5mA/输入对输出 ≤0.25mA25℃频率范围Hz 47Hz~63Hz 全范围正常工作第 2 页 共 6 页3.2 输出特性项目单位指标要求备注直流电压V5V 和 48V输出额定电流A 6A 输出电流范围A 0-6A 额定输出功率W30W纹波噪声 (Ta 为环境温度)＜50mVp-p0＜ Ta≤60 ℃≤100mVp-p-10≤Ta≤0℃动态负载特性0.3A-3A:Vp-p<±300mV 0.3A-6A: Vp-p<±150mV 0＜Ta≤ 60 ℃0.3A-3A:Vp-p<±300mV 0.3A-6A: Vp-p<±150mV-10≤Ta≤0℃稳压精度±2% (4.9V-5.1V) -10~60 ℃源调整率±0.5% -10~60 ℃负载调整率±2% -10~60 ℃温度系数±0.03%/ ℃-10~60 ℃输出启动时间＜1.0S(220Vac);＜2.0S(110Vac) 25 ℃输出保持时间＞20mS(220Vac);＞10mS(110Vac)25 ℃电压过冲<5.0% （<5.25V ）10~60 ℃3.3 保护功能项目单位指标要求备注输入 欠压保护点V 有输入 欠压恢复点V 有输入 过压保护点V 有输入 过压恢复点V 有输出 过功率保护V 有输出 过压保护A 有输出 过流保护有输出 短路保护有过温保护有3.4 监控、告警功能序号项目特性1 输入正常 LED 指示使用指示灯 (Φ 5.0 红色 )：红灯亮，表示输入正常2 输出正常 LED 指示使用指示灯 (Φ 5.0 绿色 )：绿灯亮，表示+5V 输出正常3 +5V输入信号提供电源模块掉电或故障时告警工作电压第 3 页 共 6 页注释：1． 电源指示灯要求安装在PCB板上，规格大小为φ...
