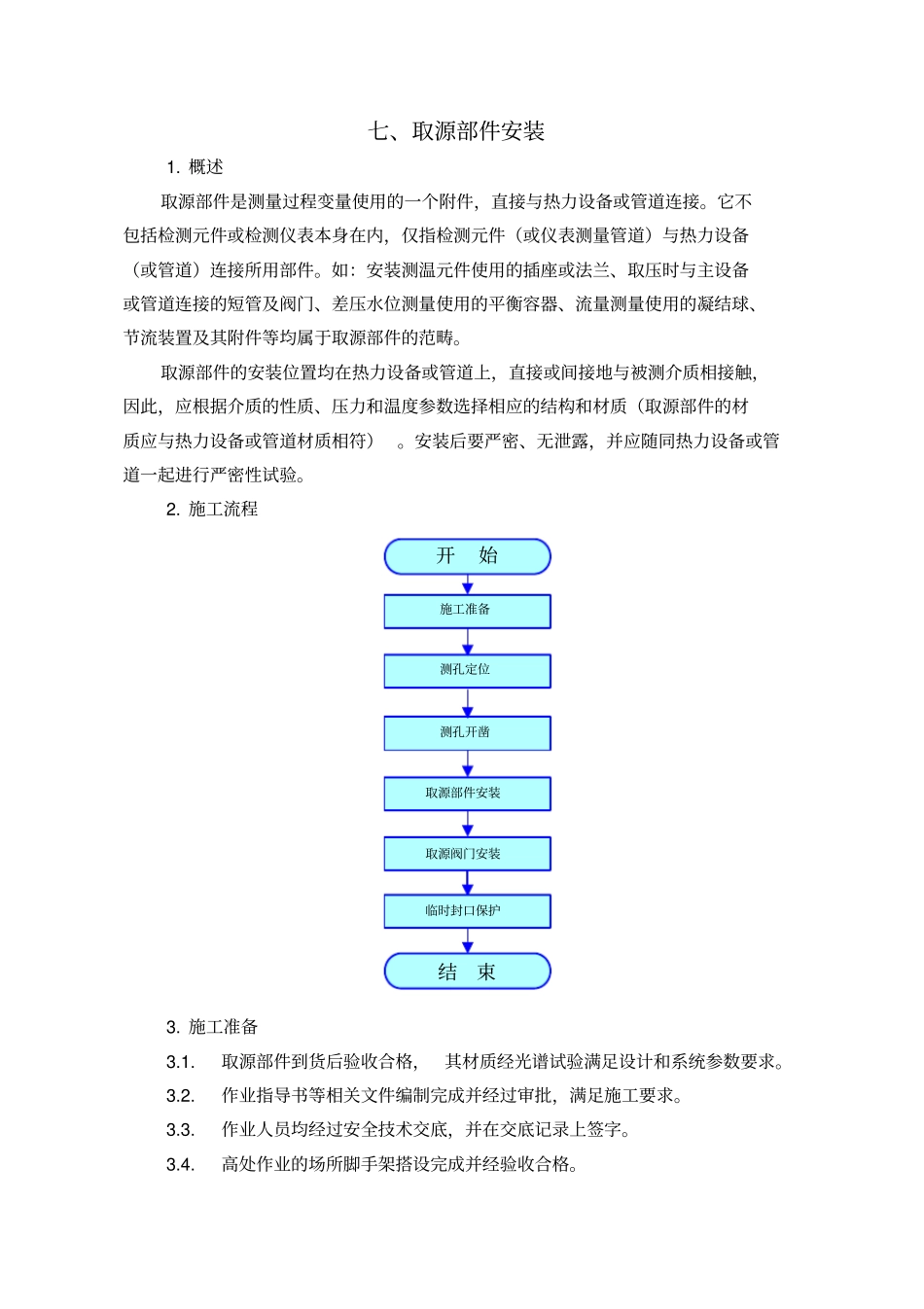

七、取源部件安装1. 概述取源部件是测量过程变量使用的一个附件，直接与热力设备或管道连接。它不包括检测元件或检测仪表本身在内，仅指检测元件（或仪表测量管道）与热力设备（或管道）连接所用部件。如：安装测温元件使用的插座或法兰、取压时与主设备或管道连接的短管及阀门、差压水位测量使用的平衡容器、流量测量使用的凝结球、节流装置及其附件等均属于取源部件的范畴。取源部件的安装位置均在热力设备或管道上，直接或间接地与被测介质相接触，因此，应根据介质的性质、压力和温度参数选择相应的结构和材质（取源部件的材质应与热力设备或管道材质相符） 。安装后要严密、无泄露，并应随同热力设备或管道一起进行严密性试验。2. 施工流程施工准备开始取源部件安装临时封口保护结束测孔开凿测孔定位取源阀门安装3. 施工准备3.1.取源部件到货后验收合格，其材质经光谱试验满足设计和系统参数要求。3.2.作业指导书等相关文件编制完成并经过审批，满足施工要求。3.3.作业人员均经过安全技术交底，并在交底记录上签字。3.4.高处作业的场所脚手架搭设完成并经验收合格。3.5.取源部件安装所需的工器具和材料齐全并经检验合格。4. 施工工艺质量控制要求4.1.测孔定位4.1.1. 测点位置的选择应符合设计图纸或制造厂图纸及说明书的要求，兼顾维护、检修、监视方便，且不易受机械损伤的工艺设备或工艺管道上，不得装在管道和设备的死角处。4.1.2. 仪表测孔不应设置在人孔、看火孔、防爆门及排污门附近，不可设置在设备或管道焊缝或热影响区内。4.1.3. 相邻两取源部件之间的距离应大于被测介质的管道外径，但不得小于200mm。压力与温度测点在同一管段上临近安装时，按介质流动方向压力测孔应开在温度测孔的上游。图 7-1 压力和温度的测点位置选择4.1.4. 蒸汽管道的监察段上不得开孔和安装取源部件。4.1.5. 水平或倾斜管道上压力测点的安装位置的选择应符合下列规定：(1)对于气体介质，为了使气体中含有的少量凝结液能顺利流回工艺管道，不至于进入测量管路及仪表内而造成附加误差，因此取压口应开在管道的上半部(0 ～180° ) ；(2)对于液体介质，为了使液体内析出的少量气体能顺利回到工艺管道内，同时还要防止工艺管道底部的固体杂质进入测量管路及仪表内，因此取压口应开在管道水平中心线以下并与水平中心线成对45° 夹角（ 180° ～ 225° 或 -45 ° ～ 0）的范围内；(3)对于蒸汽介质，为了保持测量管路内有稳定的冷凝液，同时...
