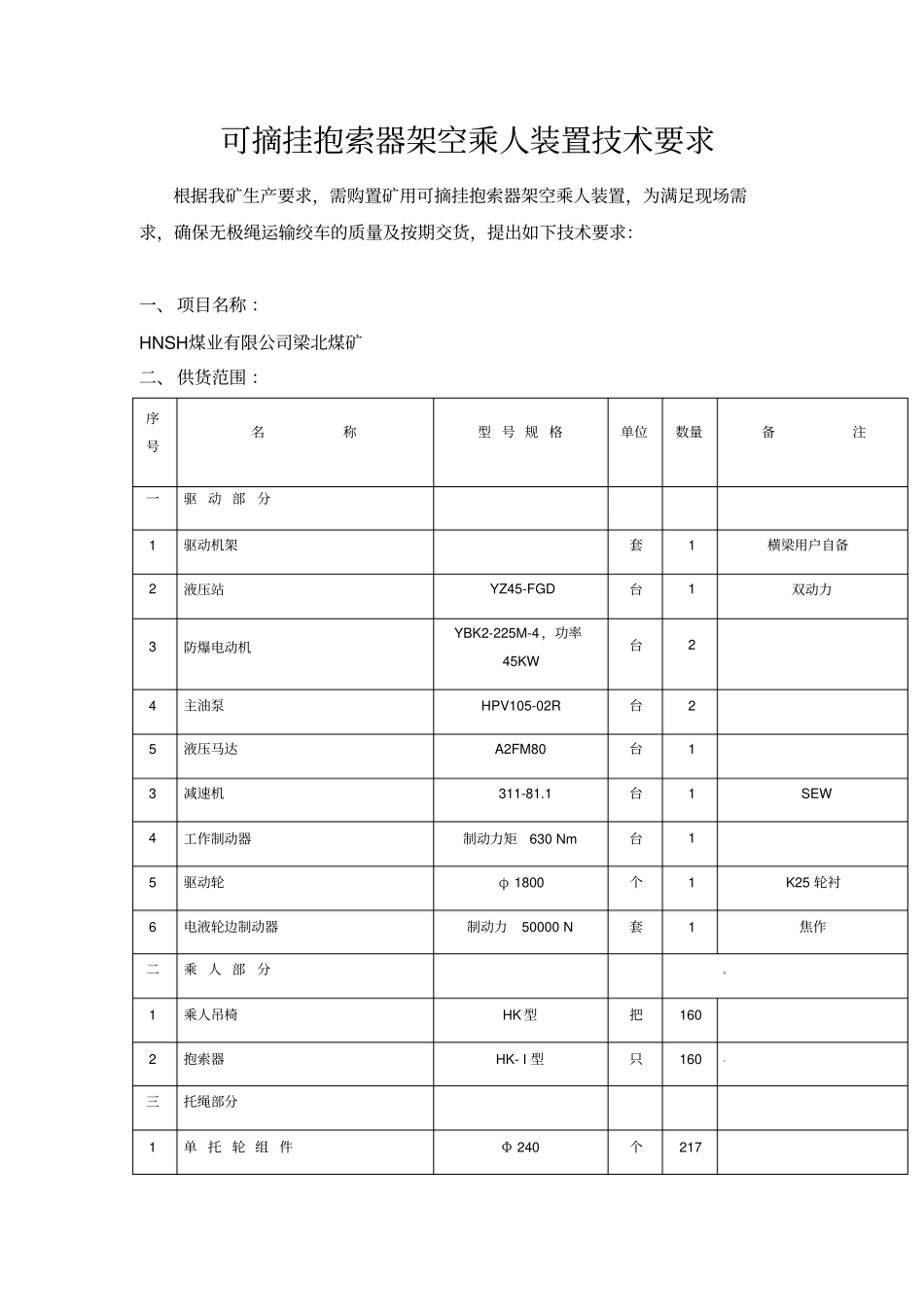

可摘挂抱索器架空乘人装置技术要求_第1页
1/6

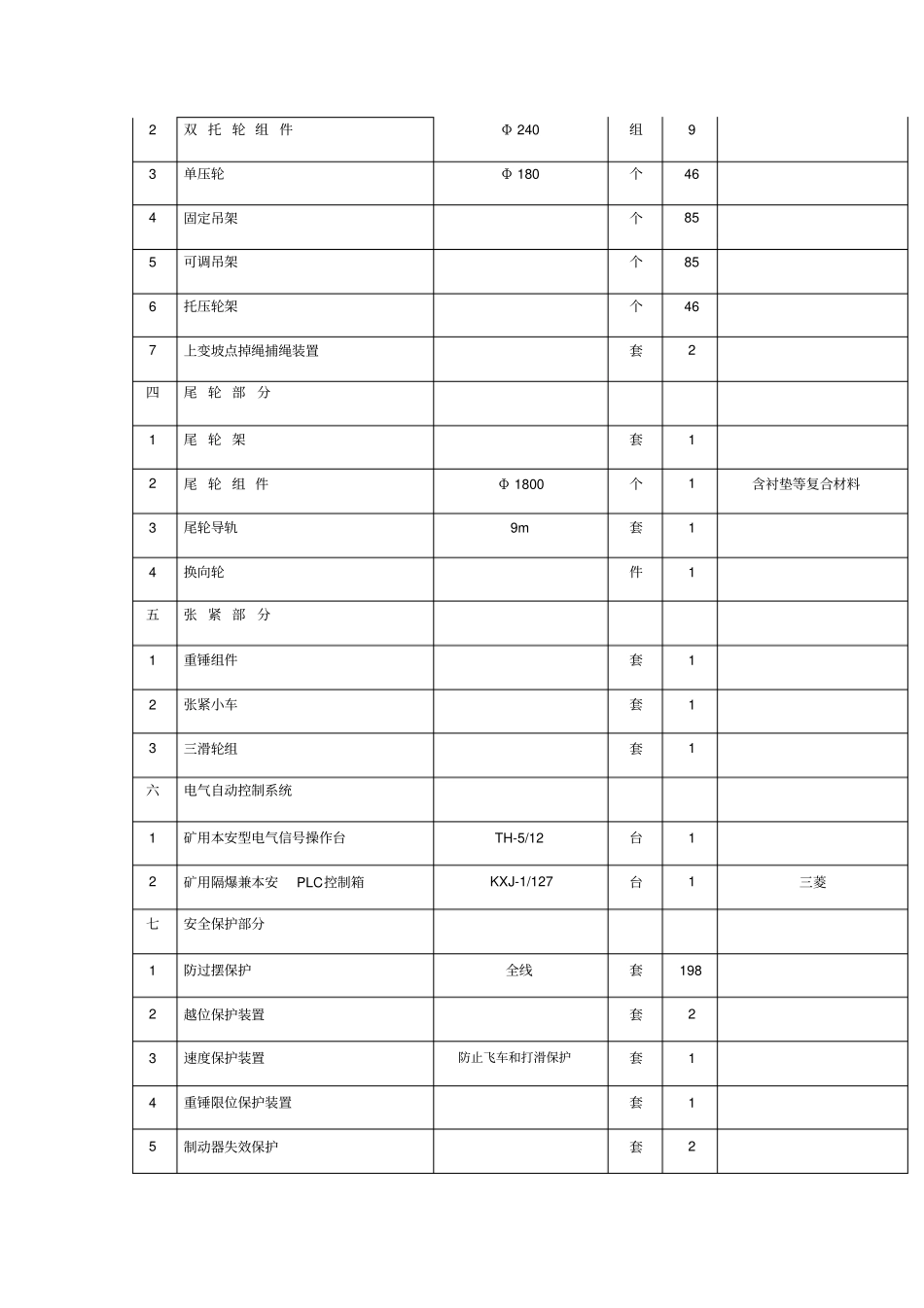

可摘挂抱索器架空乘人装置技术要求_第2页
2/6
可摘挂抱索器架空乘人装置技术要求_第3页
3/6
可摘挂抱索器架空乘人装置技术要求根据我矿生产要求,需购置矿用可摘挂抱索器架空乘人装置,为满足现场需求,确保无极绳运输绞车的质量及按期交货,提出如下技术要求:一、 项目名称 :HNSH煤业有限公司梁北煤矿二、 供货范围 :序号名称型 号 规 格单位数量备注一驱 动 部分1驱动机架套1横梁用户自备2液压站YZ45-FGD台1双动力3防爆电动机YBK2-225M-4,功率45KW台24主油泵HPV105-02R台25液压马达A2FM80台13减速机311-81.1台1SEW4工作制动器制动力矩630 Nm台15驱动轮φ 1800个1K25 轮衬6电液轮边制动器制动力50000 N套1焦作二乘 人 部分1乘人吊椅HK 型把1602抱索器HK- I 型只160三托绳部分1单 托 轮 组 件Φ 240个2172双 托 轮 组 件Φ 240组93单压轮Φ 180个464固定吊架个855可调吊架个856托压轮架个467上变坡点掉绳捕绳装置套2四尾 轮 部分1尾 轮 架套12尾 轮 组 件Φ 1800个1含衬垫等复合材料3尾轮导轨9m套14换向轮件1五张 紧 部分1重锤组件套12张紧小车套13三滑轮组套1六电气自动控制系统1矿用本安型电气信号操作台TH-5/12 台12矿用隔爆兼本安PLC控制箱KXJ-1/127 台1三菱七安全保护部分1防过摆保护全线套1982越位保护装置套23速度保护装置防止飞车和打滑保护套14重锤限位保护装置套15制动器失效保护套26全程紧急停车装置100 米一个分区套1550m 一个急停开关7上变坡点捕绳保护装置套28减速机油温保护套19入绳口安全保护套210乘人间距控制保护套111异地呼叫套112机头机尾信号中断保护套1八控制功能1机头机尾通讯装置套12机尾信号打点装置套13文字光提示功能套24语音声提示功能套25机尾开停装置套1九其他外购件1隔爆型真空磁力启动器台32钢丝绳22NAT6× 19S+FC1670米15803矿用电缆(含控制、信号、屏蔽线)CAN 总线米8004音箱台85吊蓝台2三、 适用条件 :1 乘人装置工作时周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量;2 环境温度不超过 40℃,相对湿度不超过90%;3 煤矿巷道工作坡度不超过30o;4 安装巷道总长 761m,平均坡度 12° ;其中斜长 585m,坡度 12° ,上平巷 26m,下平巷 150m。有效安装宽度 4m,高度 3.8 m。5 变坡点共 2 个6 巷道无水平方向的转弯。四、主要技术性能参数:序号名称单位参数值序号名称单位参数值1适应最大坡度°1212钢丝绳最大牵引力KN17.12最大工作距离m76113钢丝绳钢丝破断拉力总和KN2673驱动电机...
