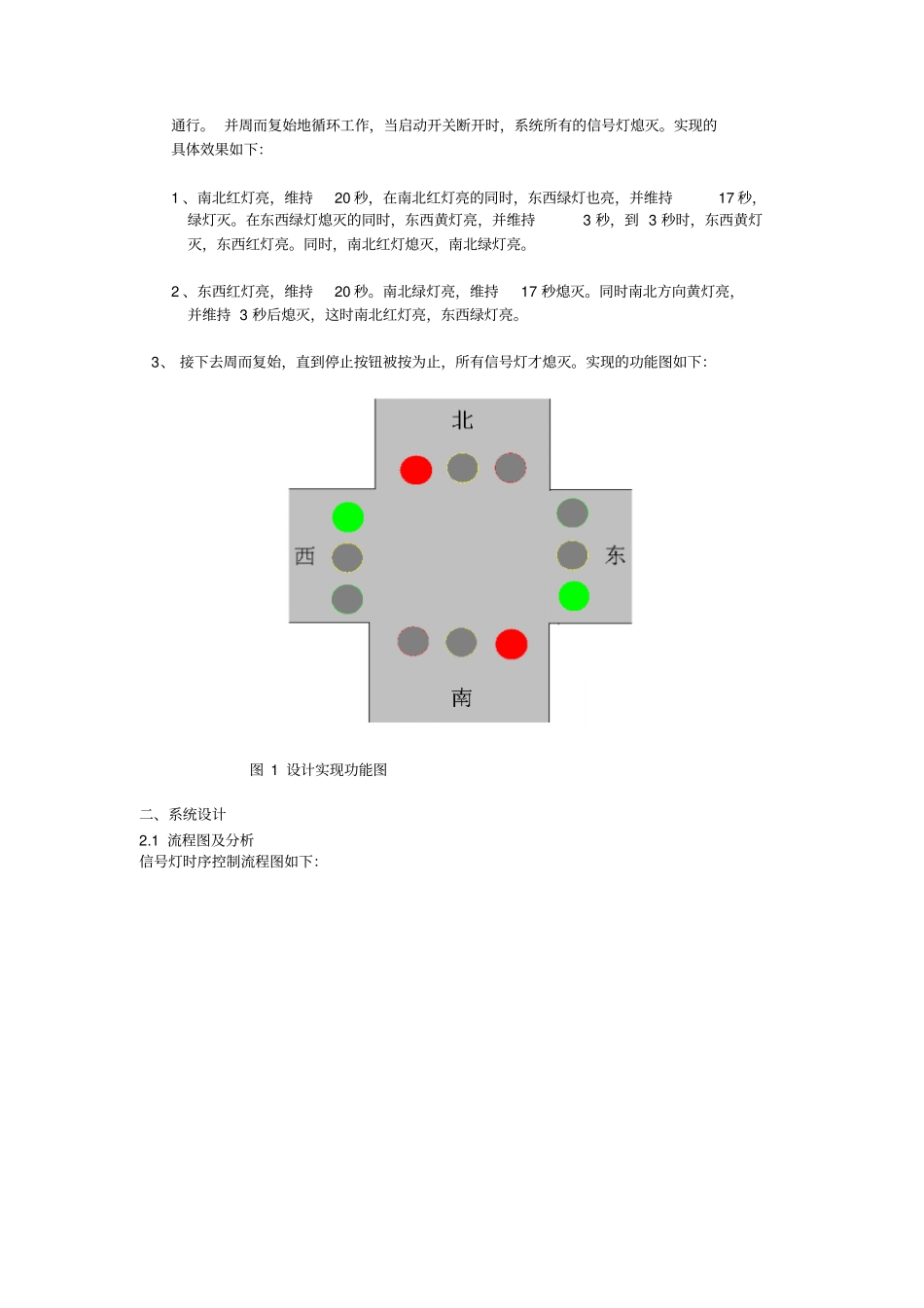

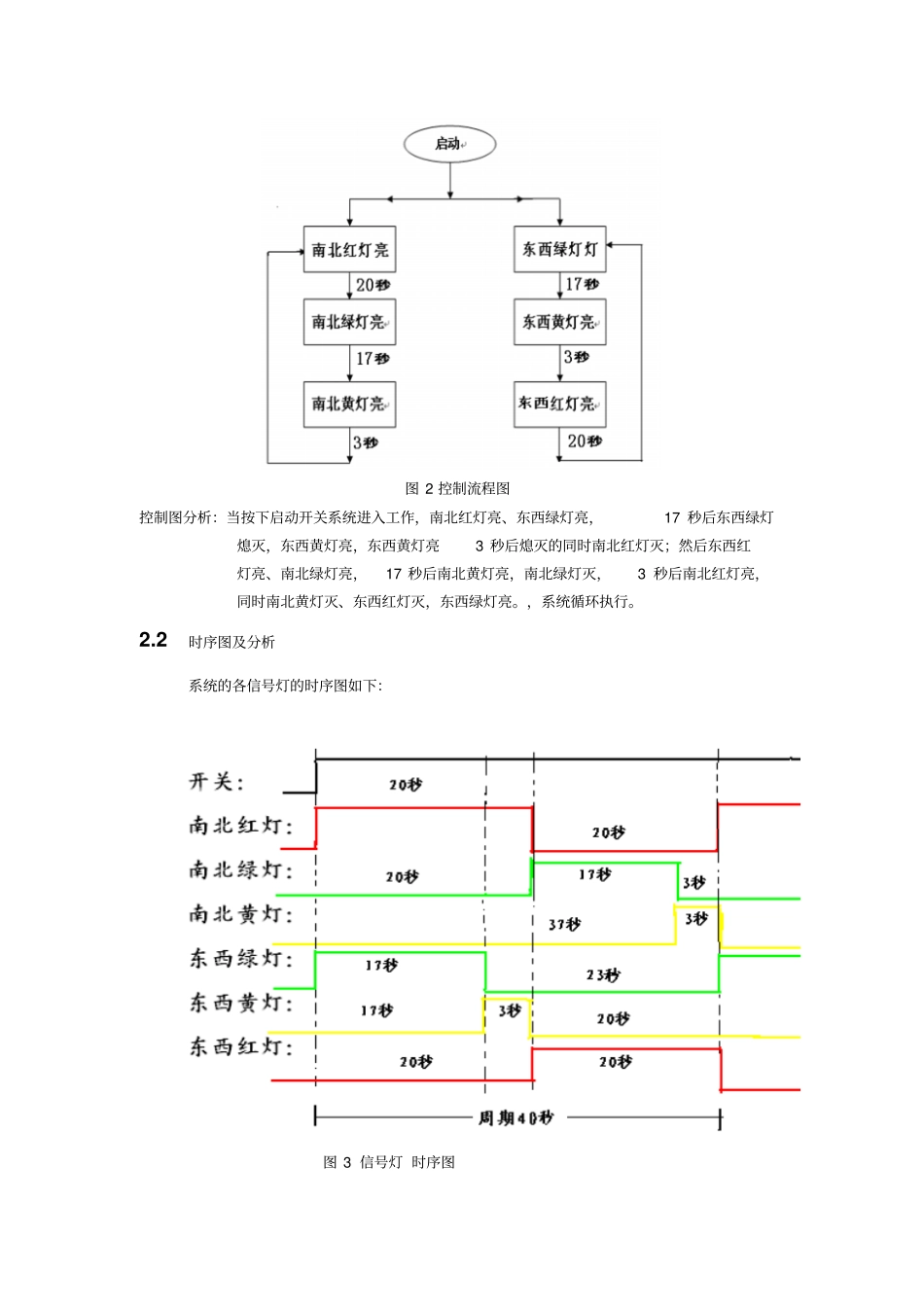

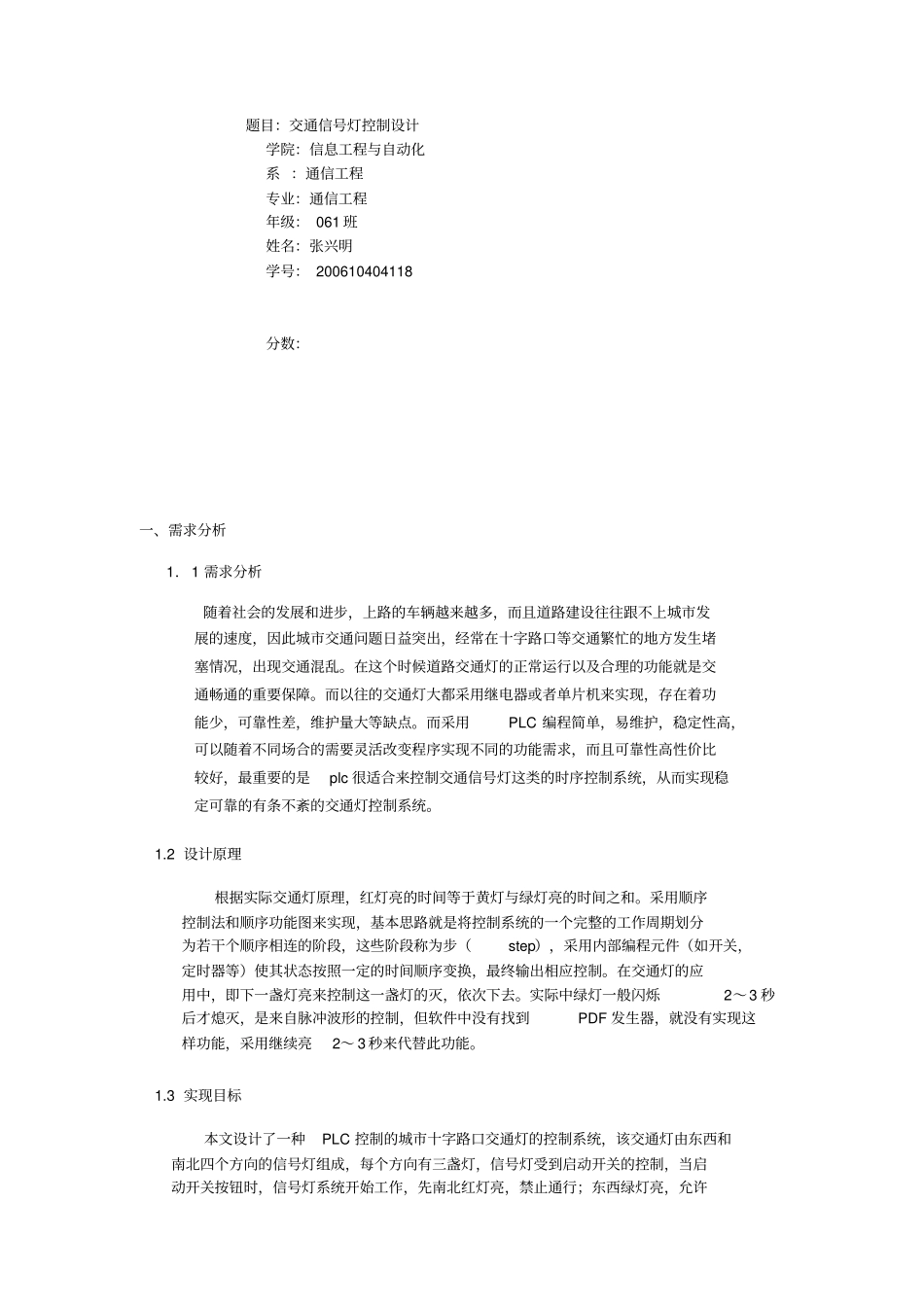

题目：交通信号灯控制设计学院：信息工程与自动化系 ：通信工程专业：通信工程年级： 061 班姓名：张兴明学号： 200610404118分数：一、需求分析1．1 需求分析随着社会的发展和进步，上路的车辆越来越多，而且道路建设往往跟不上城市发展的速度，因此城市交通问题日益突出，经常在十字路口等交通繁忙的地方发生堵塞情况，出现交通混乱。在这个时候道路交通灯的正常运行以及合理的功能就是交通畅通的重要保障。而以往的交通灯大都采用继电器或者单片机来实现，存在着功能少，可靠性差，维护量大等缺点。而采用PLC 编程简单，易维护，稳定性高，可以随着不同场合的需要灵活改变程序实现不同的功能需求，而且可靠性高性价比较好，最重要的是plc 很适合来控制交通信号灯这类的时序控制系统，从而实现稳定可靠的有条不紊的交通灯控制系统。1.2 设计原理根据实际交通灯原理，红灯亮的时间等于黄灯与绿灯亮的时间之和。采用顺序控制法和顺序功能图来实现，基本思路就是将控制系统的一个完整的工作周期划分为若干个顺序相连的阶段，这些阶段称为步（step），采用内部编程元件（如开关，定时器等）使其状态按照一定的时间顺序变换，最终输出相应控制。在交通灯的应用中，即下一盏灯亮来控制这一盏灯的灭，依次下去。实际中绿灯一般闪烁2～3 秒后才熄灭，是来自脉冲波形的控制，但软件中没有找到PDF 发生器，就没有实现这样功能，采用继续亮2～ 3 秒来代替此功能。1.3 实现目标本文设计了一种PLC 控制的城市十字路口交通灯的控制系统，该交通灯由东西和南北四个方向的信号灯组成，每个方向有三盏灯，信号灯受到启动开关的控制，当启动开关按钮时，信号灯系统开始工作，先南北红灯亮，禁止通行；东西绿灯亮，允许通行。 并周而复始地循环工作，当启动开关断开时，系统所有的信号灯熄灭。实现的具体效果如下：1 、南北红灯亮，维持 20 秒，在南北红灯亮的同时，东西绿灯也亮，并维持 17 秒，绿灯灭。在东西绿灯熄灭的同时，东西黄灯亮，并维持 3 秒，到 3 秒时，东西黄灯灭，东西红灯亮。同时，南北红灯熄灭，南北绿灯亮。2 、东西红灯亮，维持 20 秒。南北绿灯亮，维持17 秒熄灭。同时南北方向黄灯亮，并维持 3 秒后熄灭，这时南北红灯亮，东西绿灯亮。 3、 接下去周而复始，直到停止按钮被按为止，所有信号灯才熄灭。实现的功能图如下：图 1 设计实现功能图二、系统设计2.1 流程图及分析信号灯时序控制流程图如下：图 2...
