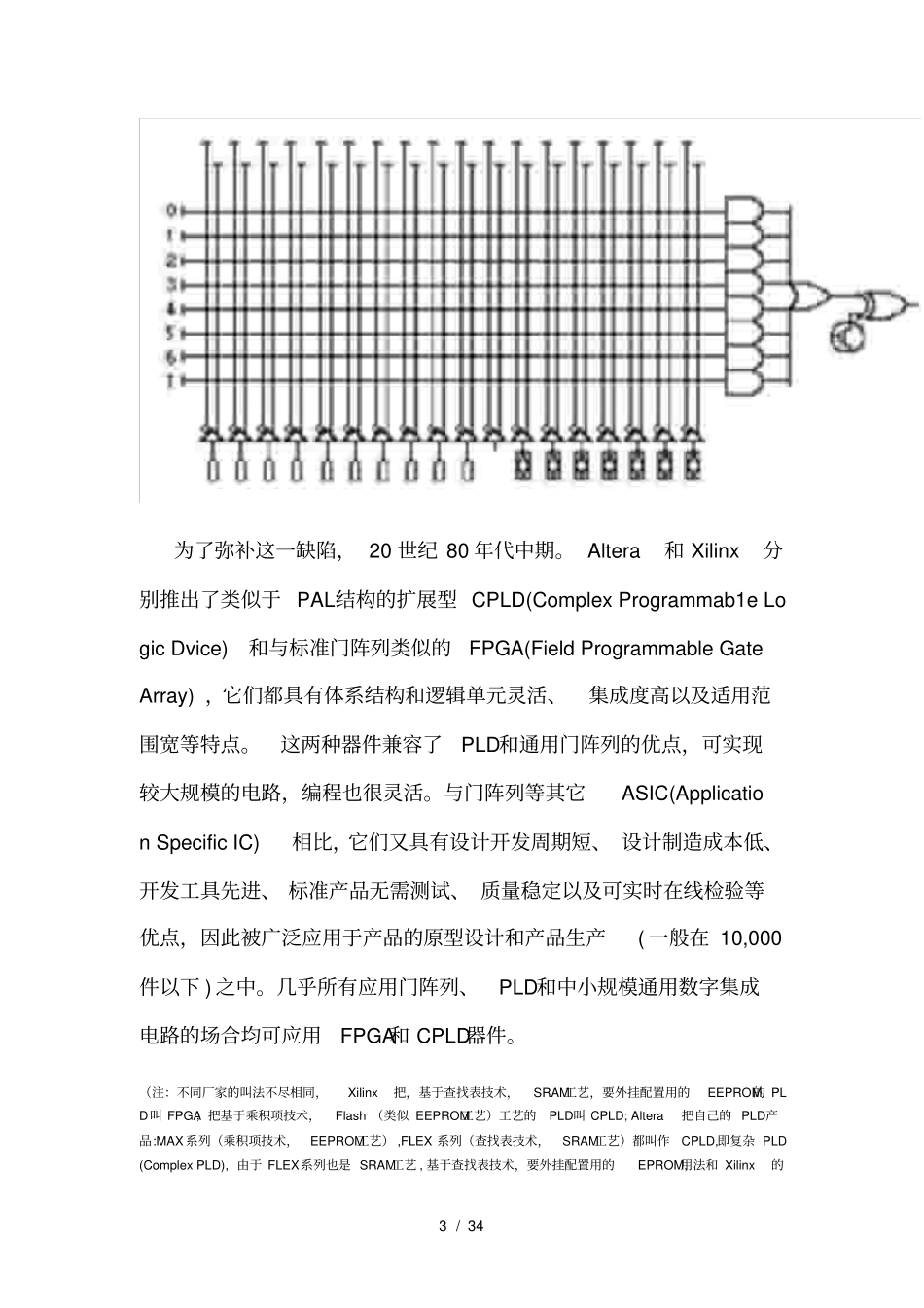

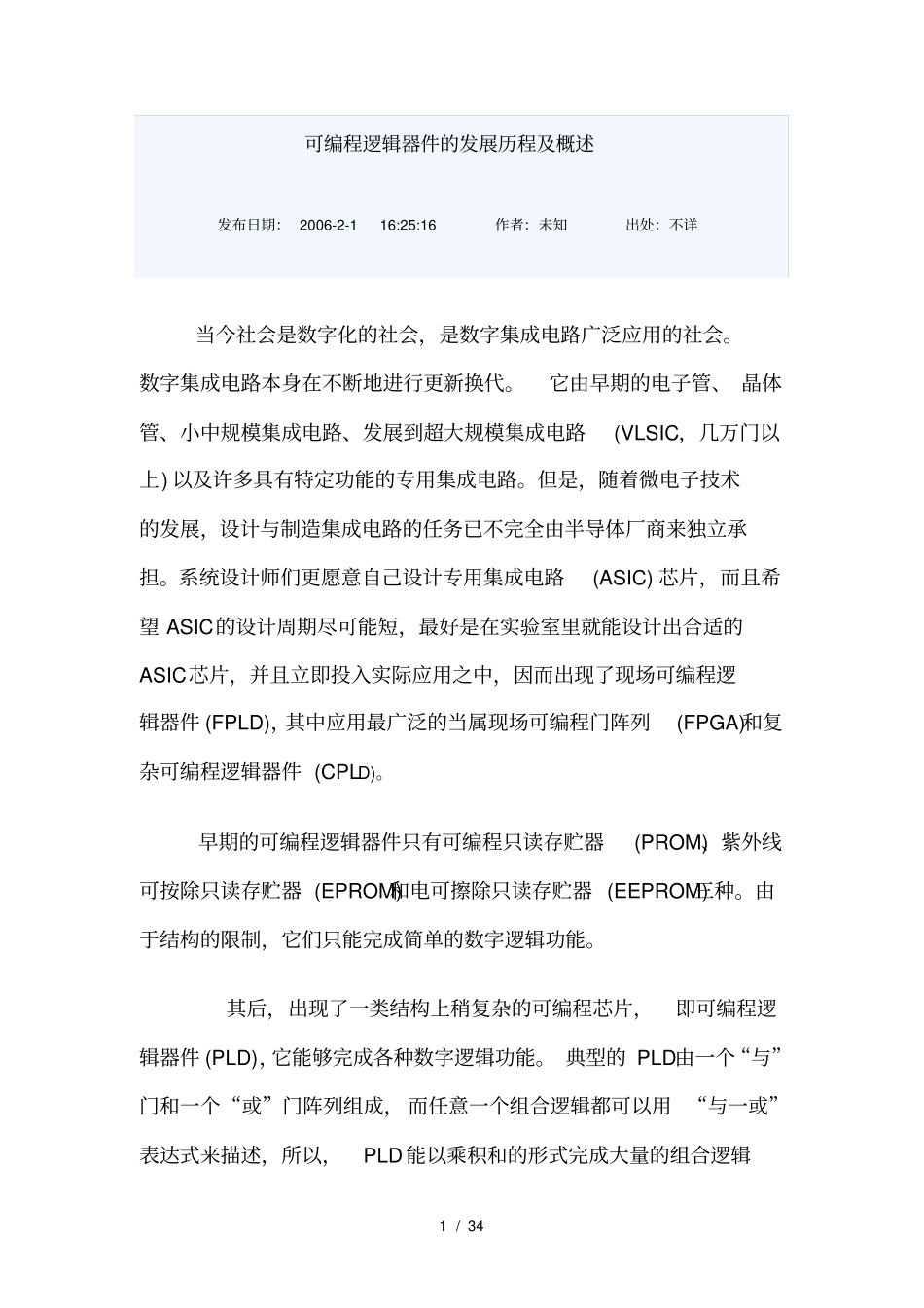

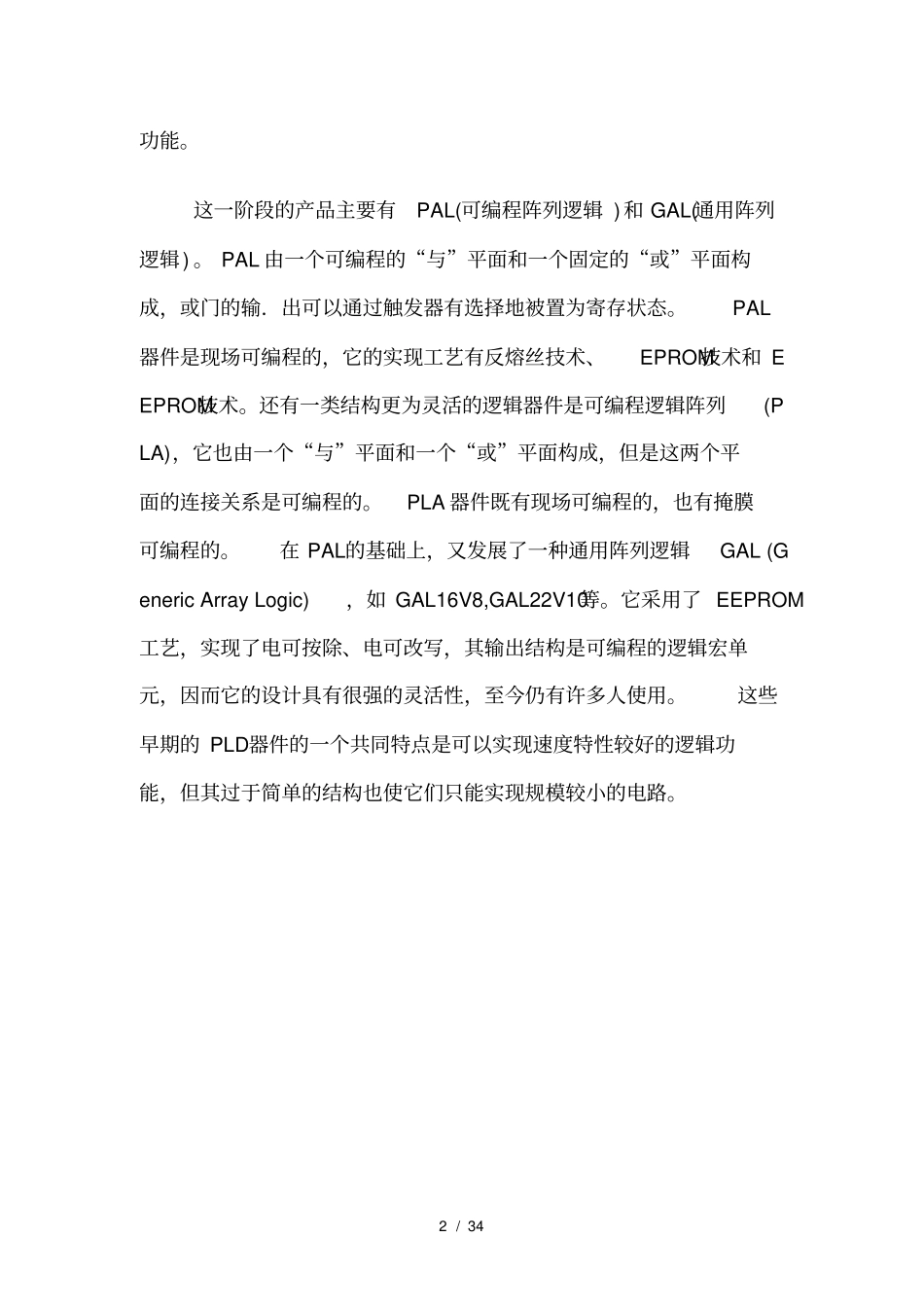

1 / 34 可编程逻辑器件的发展历程及概述发布日期： 2006-2-1 16:25:16 作者：未知出处：不详当今社会是数字化的社会，是数字集成电路广泛应用的社会。数字集成电路本身在不断地进行更新换代。它由早期的电子管、 晶体管、小中规模集成电路、发展到超大规模集成电路(VLSIC，几万门以上) 以及许多具有特定功能的专用集成电路。但是，随着微电子技术的发展，设计与制造集成电路的任务已不完全由半导体厂商来独立承担。系统设计师们更愿意自己设计专用集成电路(ASIC) 芯片，而且希望 ASIC的设计周期尽可能短，最好是在实验室里就能设计出合适的ASIC芯片，并且立即投入实际应用之中，因而出现了现场可编程逻辑器件 (FPLD)，其中应用最广泛的当属现场可编程门阵列(FPGA)和复杂可编程逻辑器件 (CPLD)。早期的可编程逻辑器件只有可编程只读存贮器(PROM)、紫外线可按除只读存贮器 (EPROM)和电可擦除只读存贮器 (EEPROM)三种。由于结构的限制，它们只能完成简单的数字逻辑功能。其后，出现了一类结构上稍复杂的可编程芯片，即可编程逻辑器件 (PLD)，它能够完成各种数字逻辑功能。 典型的 PLD由一个“与”门和一个“或”门阵列组成， 而任意一个组合逻辑都可以用 “与一或”表达式来描述，所以， PLD 能以乘积和的形式完成大量的组合逻辑2 / 34 功能。这一阶段的产品主要有PAL(可编程阵列逻辑 )和 GAL(通用阵列逻辑) 。 PAL 由一个可编程的“与”平面和一个固定的“或”平面构成，或门的输．出可以通过触发器有选择地被置为寄存状态。 PAL器件是现场可编程的，它的实现工艺有反熔丝技术、EPROM技术和 EEPROM技术。还有一类结构更为灵活的逻辑器件是可编程逻辑阵列(PLA)，它也由一个“与”平面和一个“或”平面构成，但是这两个平面的连接关系是可编程的。 PLA 器件既有现场可编程的，也有掩膜可编程的。在 PAL的基础上，又发展了一种通用阵列逻辑GAL (Generic Array Logic)，如 GAL16V8,GAL22V10 等。它采用了 EEPROM工艺，实现了电可按除、电可改写，其输出结构是可编程的逻辑宏单元，因而它的设计具有很强的灵活性，至今仍有许多人使用。这些早期的 PLD器件的一个共同特点是可以实现速度特性较好的逻辑功能，但其过于简单的结构也使它们只能实现规模较小的电路。3 / 34 为了弥补这一缺陷， 20 世纪 80 年代中期。 Altera和 Xilinx分别推出了类似于 PAL结构的扩展型 CPLD(Complex Programmab1e Logic...
