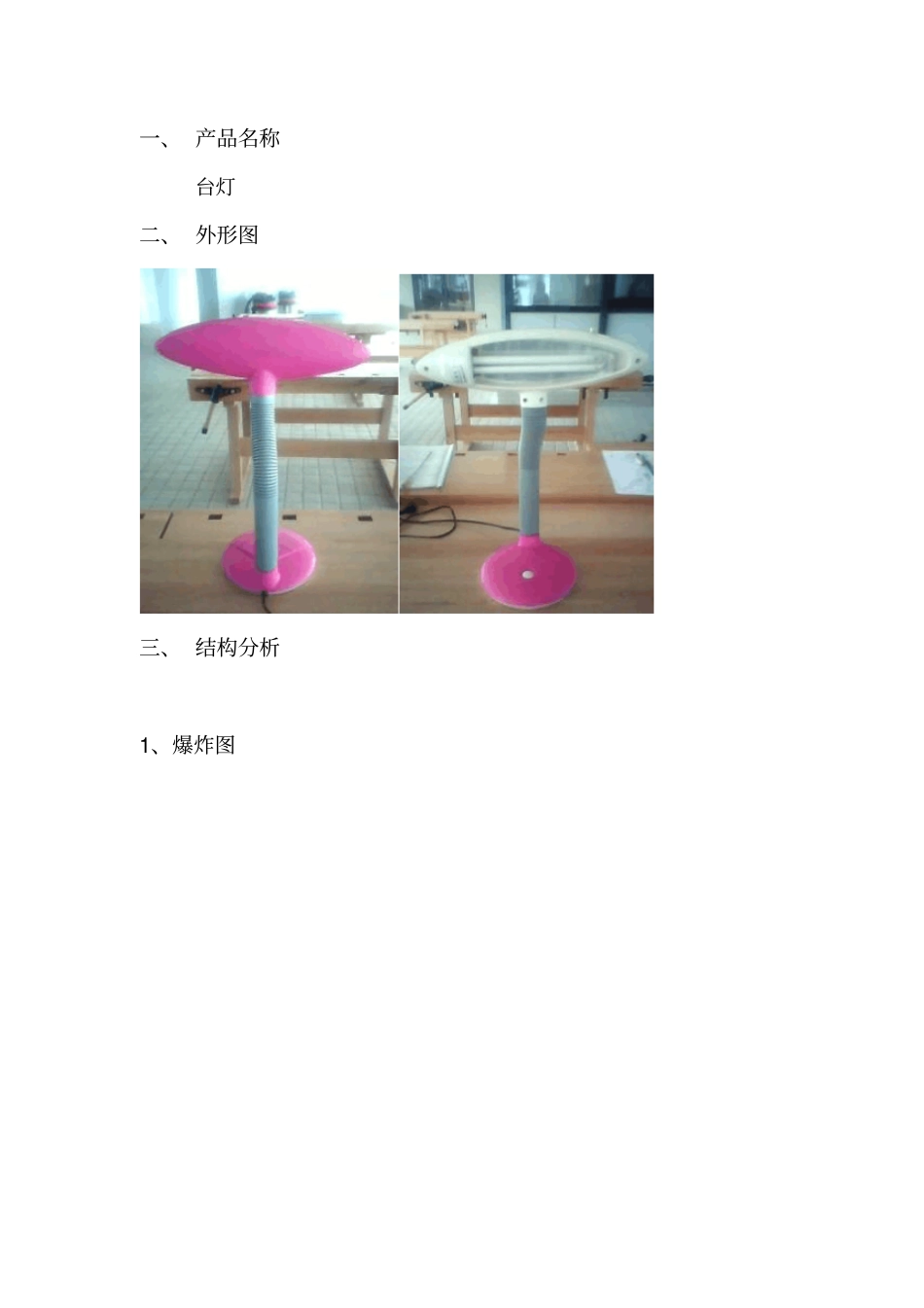

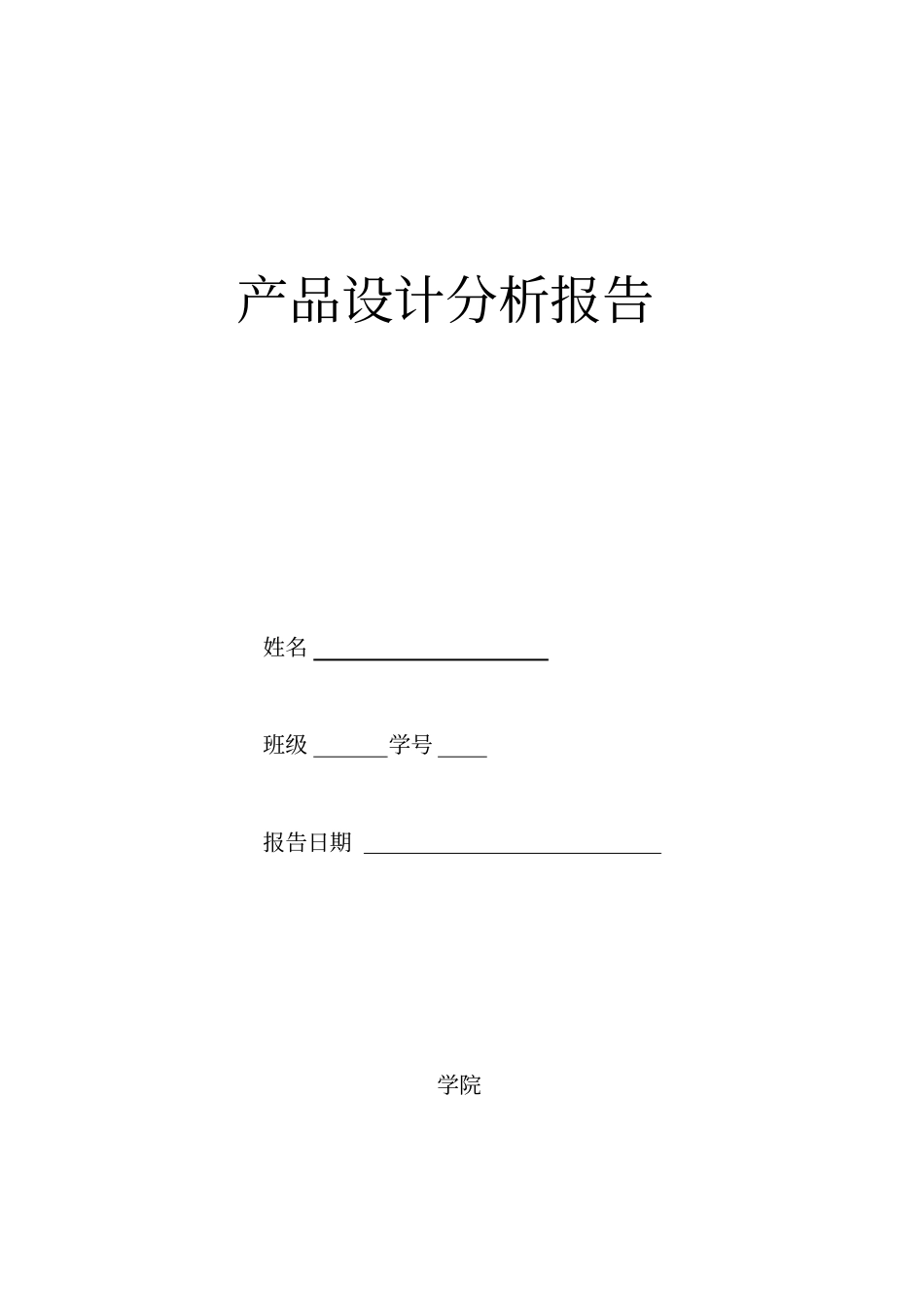

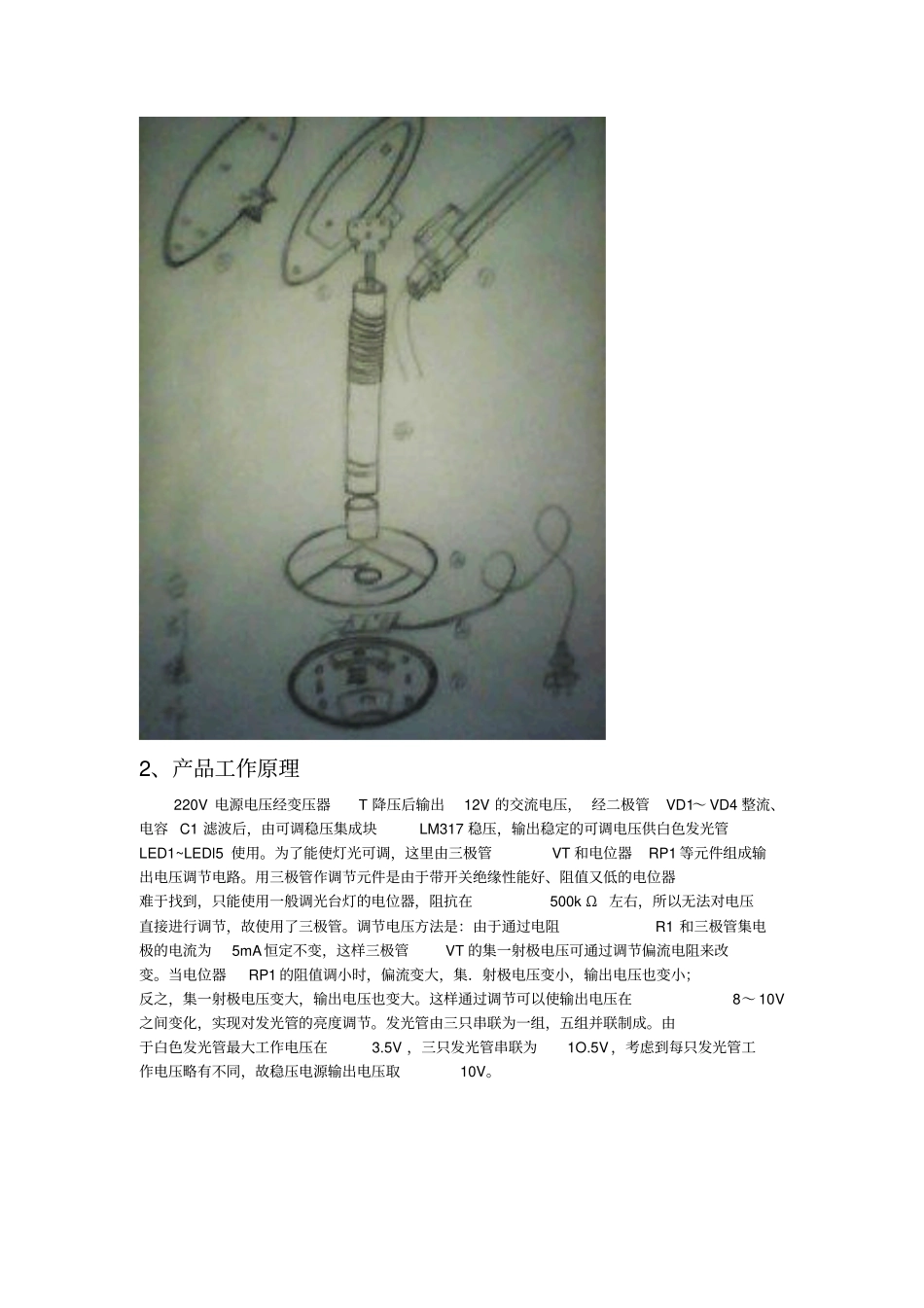

产品设计分析报告姓名班级学号报告日期学院一、 产品名称台灯二、 外形图三、 结构分析1、爆炸图2、产品工作原理220V 电源电压经变压器T 降压后输出12V 的交流电压， 经二极管VD1～ VD4 整流、电容 C1 滤波后，由可调稳压集成块LM317 稳压，输出稳定的可调电压供白色发光管LED1~LEDl5 使用。为了能使灯光可调，这里由三极管VT 和电位器RP1 等元件组成输出电压调节电路。用三极管作调节元件是由于带开关绝缘性能好、阻值又低的电位器难于找到，只能使用一般调光台灯的电位器，阻抗在500k Ω左右，所以无法对电压直接进行调节，故使用了三极管。调节电压方法是：由于通过电阻R1 和三极管集电极的电流为5mA恒定不变，这样三极管VT 的集一射极电压可通过调节偏流电阻来改变。当电位器RP1 的阻值调小时，偏流变大，集．射极电压变小，输出电压也变小；反之，集一射极电压变大，输出电压也变大。这样通过调节可以使输出电压在8～ 10V之间变化，实现对发光管的亮度调节。发光管由三只串联为一组，五组并联制成。由于白色发光管最大工作电压在3.5V ，三只发光管串联为1O.5V ，考虑到每只发光管工作电压略有不同，故稳压电源输出电压取10V。3、零部件信息序号名称数量材质成型工艺散热壳体塑料注塑灯管1 玻璃浇注连接杆1 铝合金注射底座塑料注塑四、 总体分析台灯是人们生活中用来照明的一种家用电器。它一般分为两种，一种是立柱式的，一种是有夹子的。它的工作原理主要是把灯光集中在一小块区域内，集中光线，便于工作和学习。一般台灯用的灯泡是白炽灯或者节能灯泡。有的台灯还有应急功能，用于停电时无电照明已用来应急。触控式台灯的原理是内部安装电子触摸式ic与台灯触摸处之电极片形成一控制回路。当人体碰触到感应之电极片，触摸信号藉由脉动直流电产生一脉冲信号传送至触摸感应端，接着触摸感应端会发出一触发脉冲信号，就可控制开灯；如再触摸一次，触摸信号会再藉由脉动直流电产生一脉冲信号传送至触摸感应端，此时触摸感应端就会停止发出触发脉冲信号，当交流电过零时，灯自然熄灭。不过有时停电后或电压不稳也会有自行亮起情形，如果触摸接收信号敏感度极佳纸张或布也是可以控制的。1） 标准件指经优选、简化、统一并给以标准代号的零件或部件灯泡：应选择耐用且光线柔和的灯泡或灯管灯座：应选择与灯泡能配套开关：手控或遥控电线：花线类说明： 由于标准件可以规模化生产，具有通用性及成本低等优势，还能保证安...
