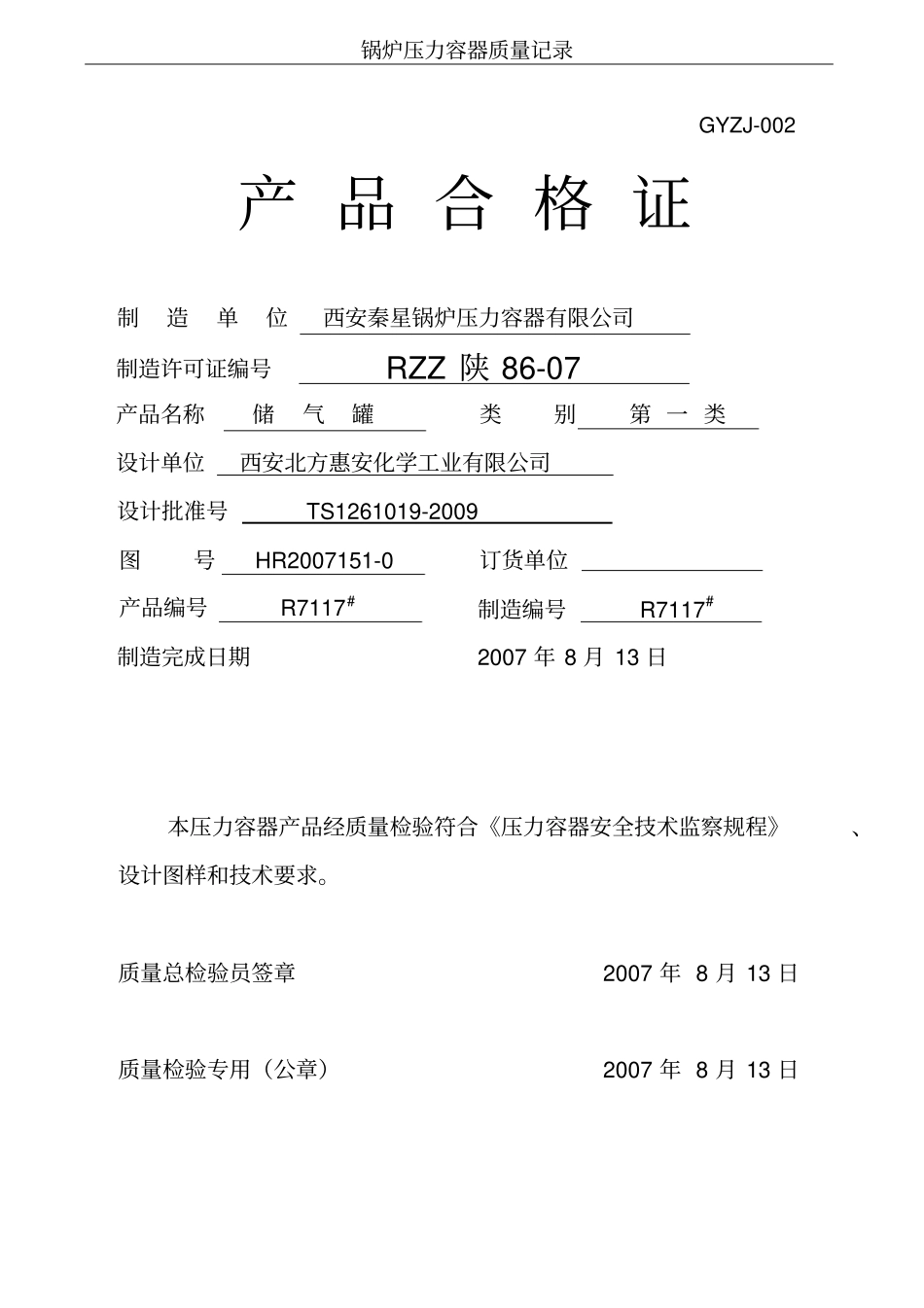

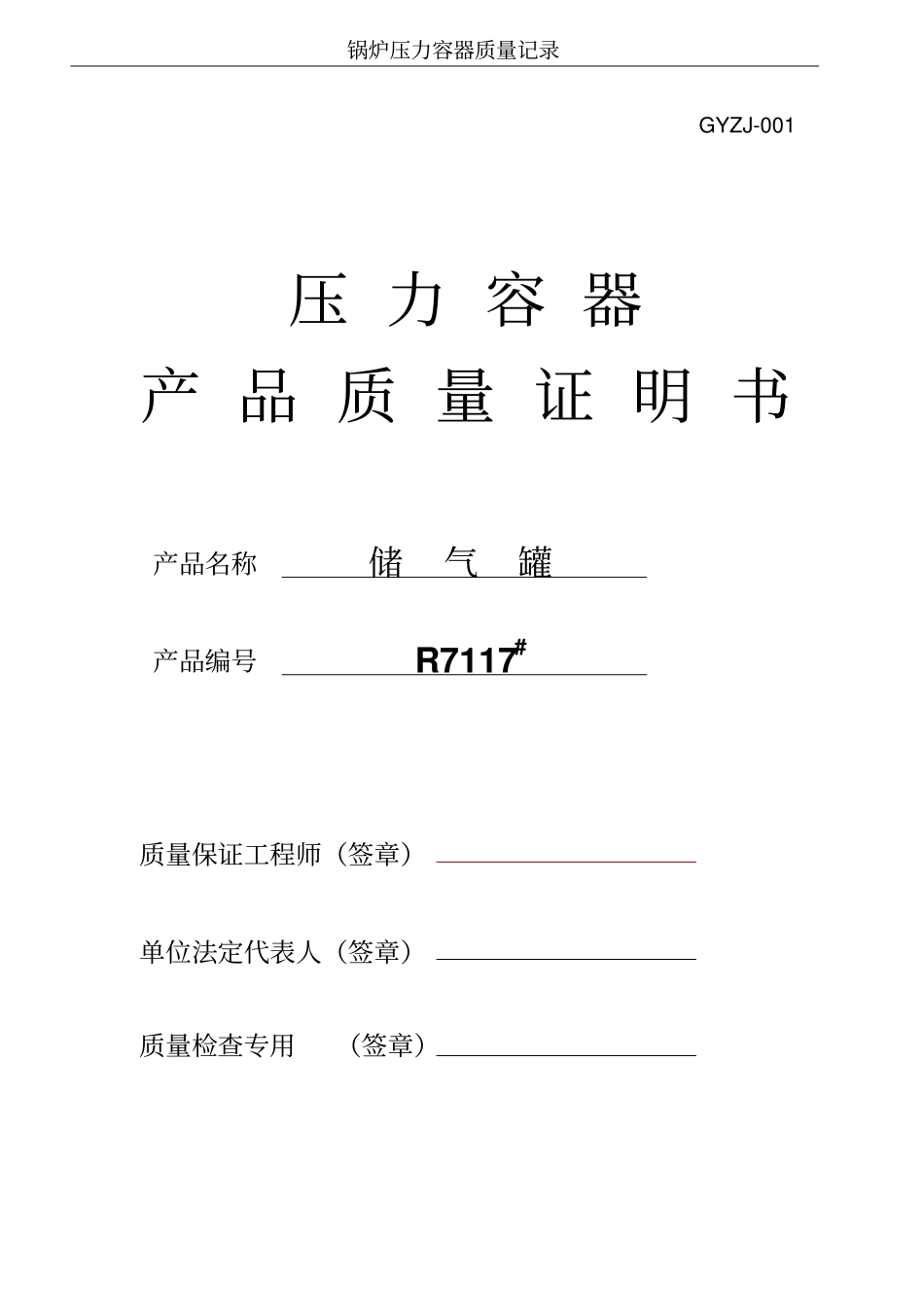

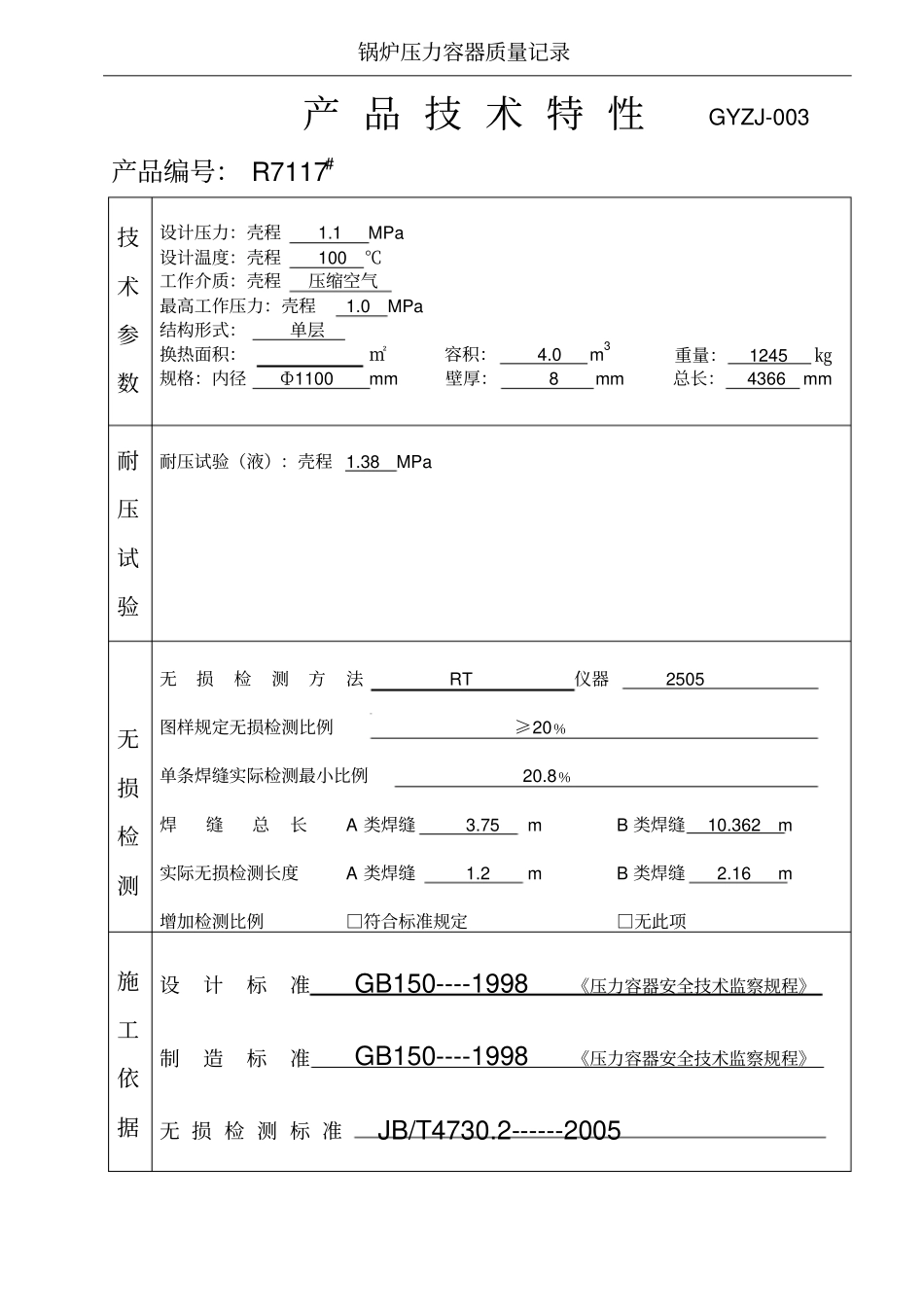

锅炉压力容器质量记录GYZJ-001 压 力 容 器产 品 质 量 证 明 书产品名称储气罐产品编号R7117# 质量保证工程师（签章）单位法定代表人（签章）质量检查专用（签章）锅炉压力容器质量记录GYZJ-002 产 品 合 格 证制造单位西安秦星锅炉压力容器有限公司制造许可证编号RZZ 陕 86-07产品名称储气罐类别第 一 类设计单位西安北方惠安化学工业有限公司设计批准号TS1261019-2009 图号HR2007151-0订货单位产品编号R7117#制造编号R7117#制造完成日期2007 年 8 月 13 日本压力容器产品经质量检验符合《压力容器安全技术监察规程》、设计图样和技术要求。质量总检验员签章2007 年 8 月 13 日质量检验专用（公章）2007 年 8 月 13 日锅炉压力容器质量记录产 品 技 术 特 性GYZJ-003产品编号： R7117# 技术参数设计压力：壳程1.1 MPa 设计温度：壳程100 ℃工作介质：壳程压缩空气最高工作压力：壳程1.0MPa 结构形式：单层换热面积：㎡容积：4.0 m3重量：1245 ㎏规格：内径Ф1100 mm 壁厚：8 mm 总长：4366 mm 耐压试验耐压试验（液）：壳程 1.38 MPa 无损检测无损检测方法RT 仪器2505 图样规定无损检测比例≥20﹪单条焊缝实际检测最小比例20.8﹪焊缝总长A 类焊缝3.75 m B 类焊缝10.362 m 实际无损检测长度A 类焊缝1.2 m B 类焊缝2.16 m 增加检测比例□符合标准规定□无此项施工依据设计标准GB150----1998 《压力容器安全技术监察规程》制造标准GB150----1998 《压力容器安全技术监察规程》无 损 检 测 标 准JB/T4730.2------2005锅炉压力容器质量记录压力容器外观及几何尺寸检验报告GYZJ-011 产品编号： R7117# 序号检查项目标准规定实测结果检查结论1 产品总长(mm) 4366 4366 合 格2 壳体内径（mm）1100 1100 合 格3 壳体长度（mm）3750 3750 合 格4 壳体直线度（mm）≤1.0 0 合 格5 壳体圆度(mm) ≤10 2 合 格6 冷卷筒节投料的钢材厚度(mm) 8 8 合 格7 封头成型后最小厚度（mm）≥7.2 7.4 合 格8 封头内表面形状偏差(mm) 外≤ 15 内≤ 7.5 外 2 合 格9 封头直边纵向皱折深度（mm）外≤ 1.5 内≤ 1.00 合 格10 A 类焊缝最大棱角度（mm）≤2.81.0 合 格11 B 类焊缝最大棱角度（mm）≤2.80 合 格12 A 类焊缝最大错边量（mm）≤2.00 合 格13 B 类焊缝最大错边量（mm）≤2.00.5 合 格14 焊缝最大咬边深度、长...
