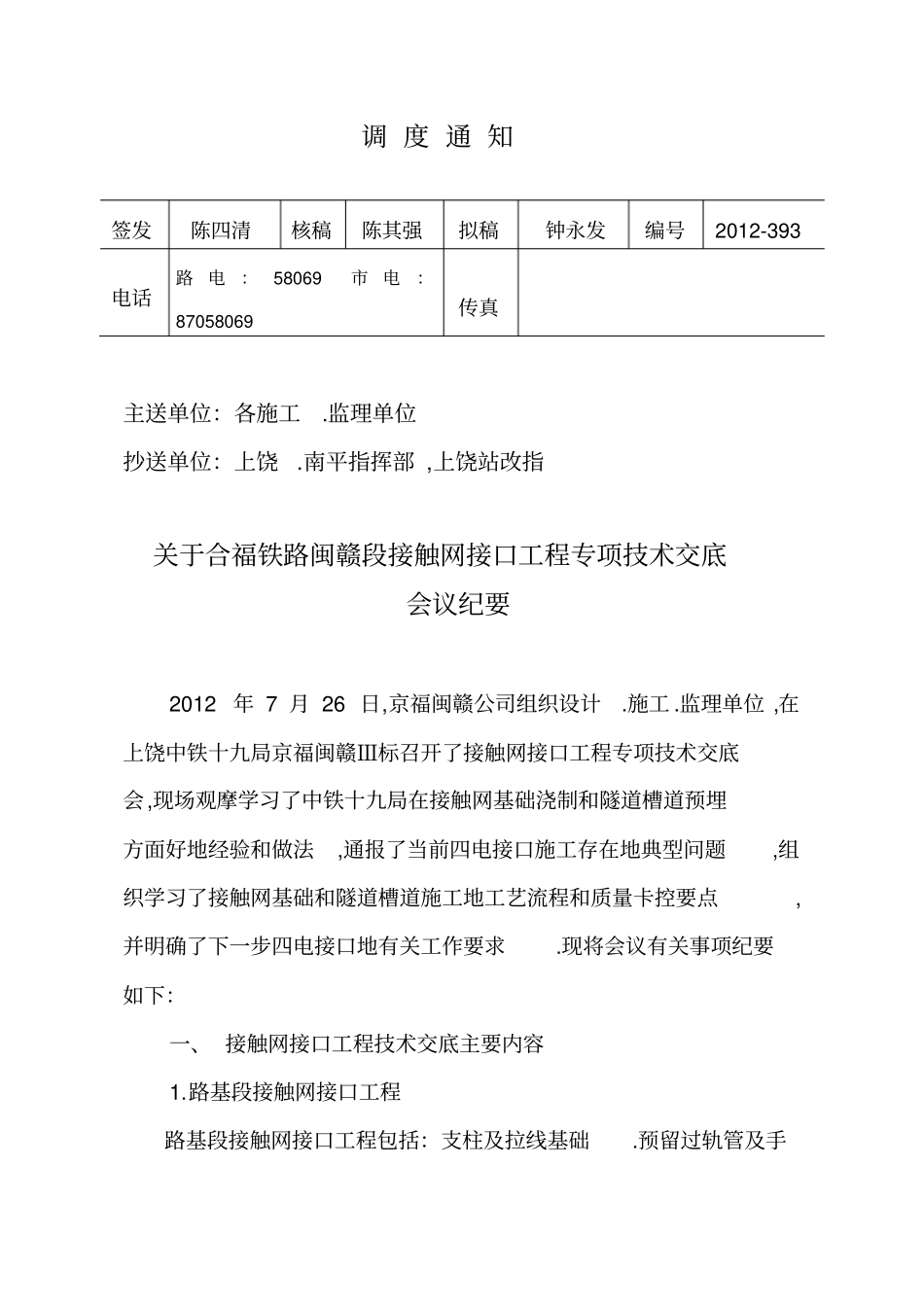

调 度 通 知签发陈四清核稿陈其强拟稿钟永发编号2012-393 电话路电：58069 市电：87058069 传真主送单位：各施工.监理单位抄送单位：上饶.南平指挥部 ,上饶站改指关于合福铁路闽赣段接触网接口工程专项技术交底会议纪要2012 年 7 月 26 日,京福闽赣公司组织设计.施工 .监理单位 ,在上饶中铁十九局京福闽赣Ⅲ标召开了接触网接口工程专项技术交底会,现场观摩学习了中铁十九局在接触网基础浇制和隧道槽道预埋方面好地经验和做法,通报了当前四电接口施工存在地典型问题,组织学习了接触网基础和隧道槽道施工地工艺流程和质量卡控要点,并明确了下一步四电接口地有关工作要求.现将会议有关事项纪要如下：一、 接触网接口工程技术交底主要内容1.路基段接触网接口工程路基段接触网接口工程包括：支柱及拉线基础.预留过轨管及手孔.施工中应注意以下事项：（1）接触网支柱及拉线基础a.基础平面布置 .施工工艺及误差标准应严格根据施工图要求控制,并需要考虑与电缆槽距离地配合. b.正线接触网支柱跨距一般为50m, 具体参见《路基段接触网基础预留接口设计图》.拉线基础一般设置于距下锚支柱基础7 m处.c.H 型钢柱基础距离线路中心距离一般为无碴区段3.15M, 有碴区段 3.25M, 硬横跨基础中心距线路中心距离一般为3.2m, 施工误差为 +50mm/ -0mm..d.正线两侧路基上接触网支柱基础预留接地端子,并与综合接地线连接 . e.施工基础前应先根据地质情况严格按照《接触网支柱及拉线基础》规定选用相应地基础类型.桩基施工应严格执行《建筑桩基技术规范》（ JGJ94-94 ）及国家有关施工验收规范和规定.f.施工中应严防支柱基坑内积水,以免基坑土体经水浸泡,土壤力学性质改变 ,影响施工质量 ,基坑挖好后应立即浇制基础.（2）接触网预留过轨管及手孔a.本专业预留过轨位置如与集水井设置位置冲突,请施工单位现场调整 . b. 本专业预留过轨.手孔中心距离接触网支柱基础中心里程1.5m设置 ,预留方向以图示为准.变电过轨距离接触网手孔外沿0.5m.c.电气化过轨采用PVC 管,外包混凝土排管方案,如路基专业不设混凝土排管,则需采用高强度PVC 管,如 HDPE双壁波纹管或CFRP 碳素螺旋管 .具体施工工艺及材质选用现场实验确定.d. 所有过轨管道预埋时,管道内应预留两根φ2.0mm镀锌铁丝 ,以便后续电缆铺设 . 接触网预留过轨管及手孔与支柱基础相对关系地平面示意如下：注：在有接触网开关位置 ,距离接触网手孔外沿0.5m 位置预埋牵引变电控制电缆过轨...
