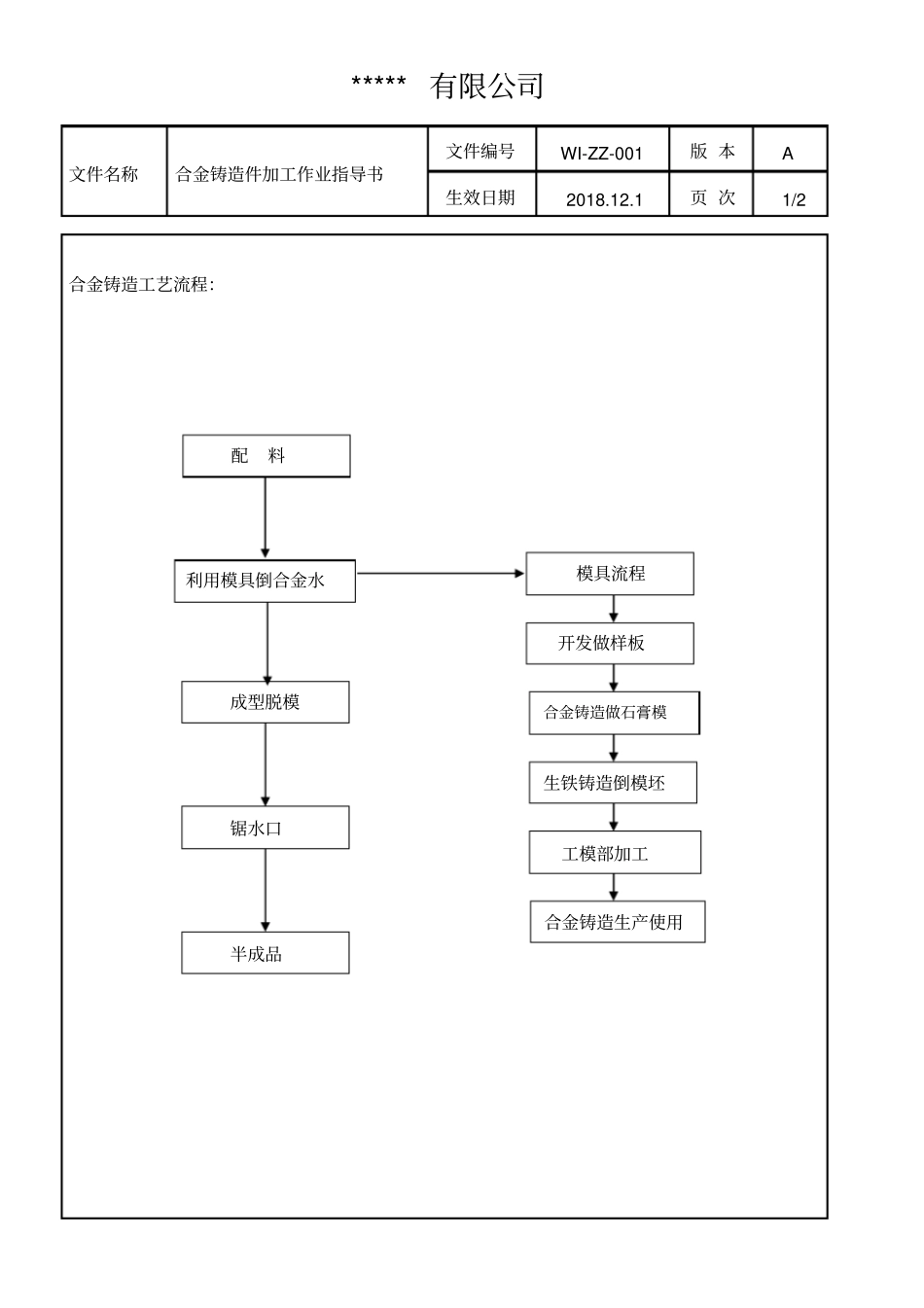

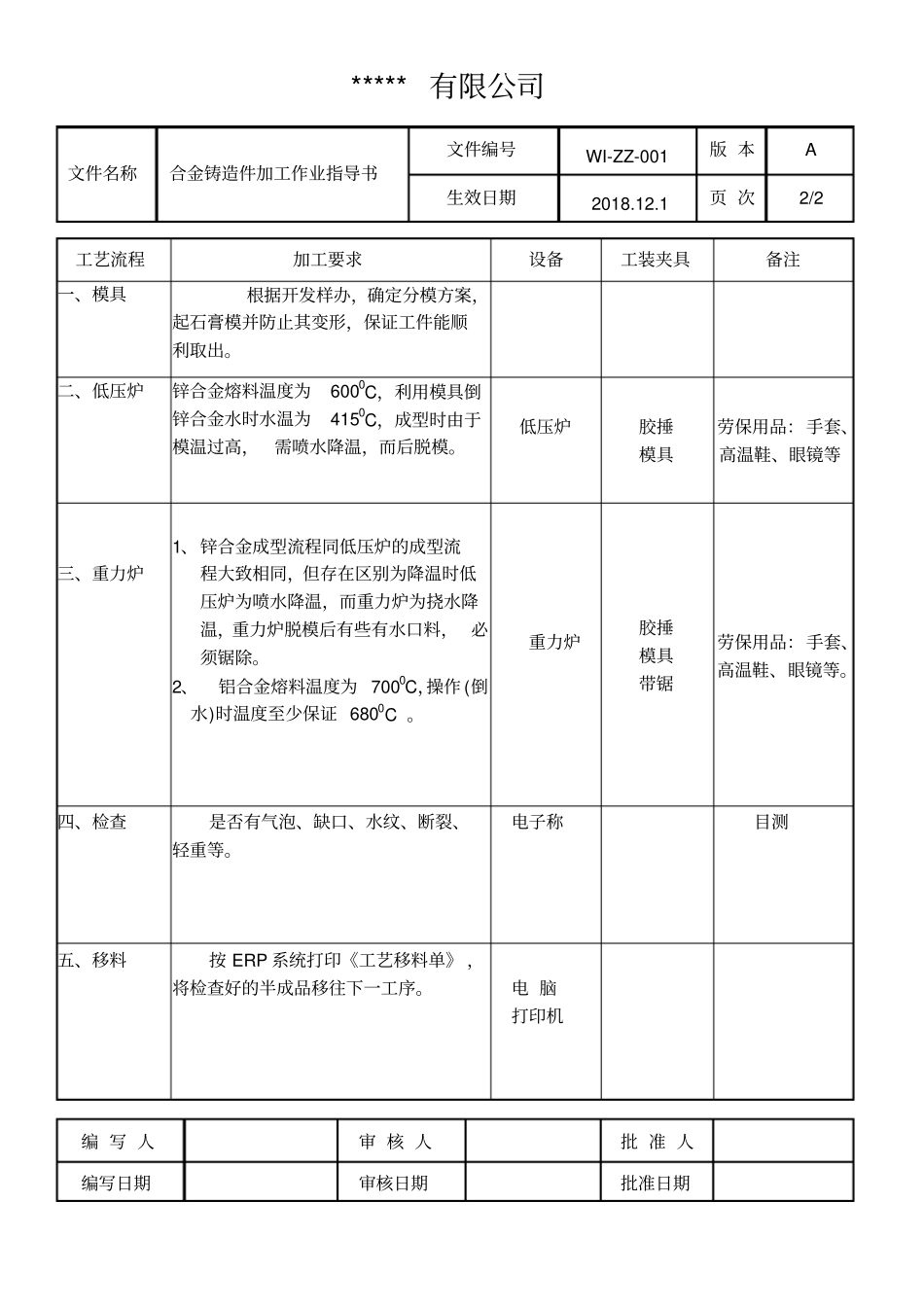

***** 有限公司文件名称合金铸造件加工作业指导书文件编号WI-ZZ-001 版 本A 生效日期2018.12.1 页 次1/2 合金铸造工艺流程：配料利用模具倒合金水成型脱模锯水口半成品模具流程开发做样板合金铸造做石膏模生铁铸造倒模坯工模部加工合金铸造生产使用***** 有限公司文件名称合金铸造件加工作业指导书文件编号WI-ZZ-001 版 本A 生效日期2018.12.1 页 次2/2 工艺流程加工要求设备工装夹具备注一、模具根据开发样办，确定分模方案，起石膏模并防止其变形，保证工件能顺利取出。二、低压炉锌合金熔料温度为6000C，利用模具倒锌合金水时水温为4150C，成型时由于模温过高，需喷水降温，而后脱模。低压炉胶捶模具劳保用品：手套、高温鞋、眼镜等三、重力炉1、锌合金成型流程同低压炉的成型流程大致相同，但存在区别为降温时低压炉为喷水降温，而重力炉为挠水降温，重力炉脱模后有些有水口料， 必须锯除。2、铝合金熔料温度为 7000C，操作 (倒水)时温度至少保证 6800C 。重力炉胶捶模具带锯劳保用品：手套、高温鞋、眼镜等。四、检查是否有气泡、缺口、水纹、断裂、轻重等。电子称目测五、移料按 ERP 系统打印《工艺移料单》 ，将检查好的半成品移往下一工序。电 脑打印机编 写 人审 核 人批 准 人编写日期审核日期批准日期
