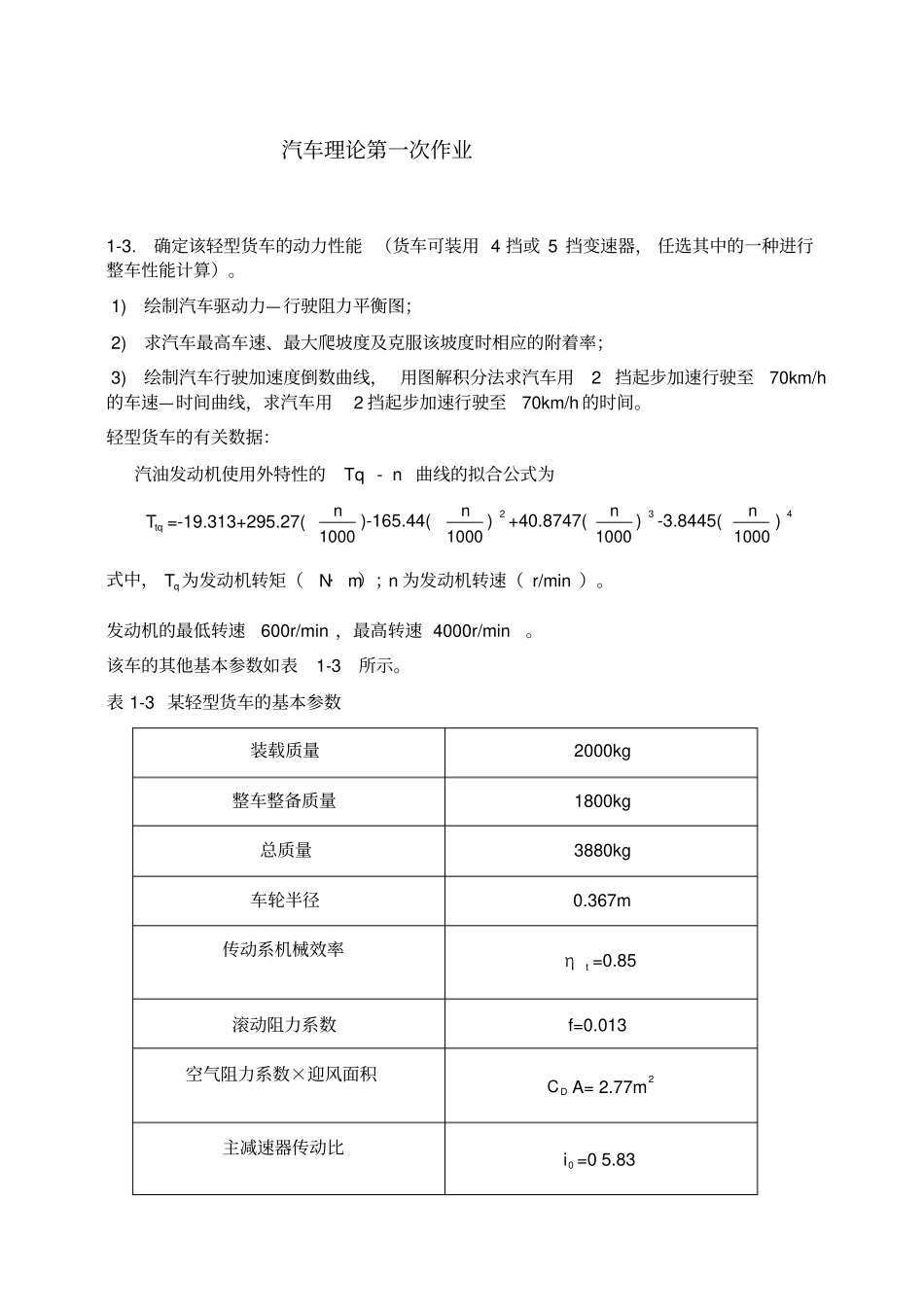

汽车理论第一次作业1-3.确定该轻型货车的动力性能 （货车可装用 4 挡或 5 挡变速器， 任选其中的一种进行整车性能计算）。 1) 绘制汽车驱动力—行驶阻力平衡图； 2) 求汽车最高车速、最大爬坡度及克服该坡度时相应的附着率； 3) 绘制汽车行驶加速度倒数曲线， 用图解积分法求汽车用 2 挡起步加速行驶至70km/h的车速—时间曲线，求汽车用2 挡起步加速行驶至70km/h 的时间。轻型货车的有关数据：汽油发动机使用外特性的 Tq - n 曲线的拟合公式为tqT =-19.313+295.27(1000n)-165.44(1000n)2 +40.8747(1000n)3 -3.8445(1000n)4式中，qT 为发动机转矩（N· m）；n 为发动机转速（ r/min ）。发动机的最低转速600r/min ，最高转速 4000r/min 。该车的其他基本参数如表 1-3 所示。表 1-3 某轻型货车的基本参数装载质量2000kg 整车整备质量1800kg总质量3880kg车轮半径 0.367m传动系机械效率ηt =0.85滚动阻力系数f=0.013空气阻力系数×迎风面积DC A= 2.77m2主减速器传动比0i =0 5.83飞轮转动惯量fI =0.2182mkg二前轮转动惯量1wI=1.7982mkg四后轮转动惯量2wI=3.598 2mkg轴距L=3.2m质心距前轴距离（满载）a=1.947m质心高（满载）gh =0.9m变速器（ 4 挡和 5 挡）的传动比gi 如表 1-4 所示。解：1）绘制汽车驱动力与行驶阻力平衡图。驱动力矩tqT =-19.313+295.27(1000n)-165.44(1000n)2 +40.8747(1000n)3-3.8445(1000n)4主减速器传动比0i =5.83 车速 Ua=0.377n*r/(gi *i0) 驱动力 Ft=tqT *gi *0i * ηt /r 变速器传动比1 挡2 挡3 挡 4 挡 5 挡四档变速器6.09 3.09 1.711.00 --五挡变速器5.562.7691.6441.0 0.793行驶阻力（不考虑爬坡因素，加速阻力） Ff+Fw=Gf+AC D*Ua^2/21.15 整合以上信息可得当一档行驶时：gi =5.56 时， 2.561 ≦Ua≦17.074 当二挡行驶时：gi =2.769 时，5.142 ≦
