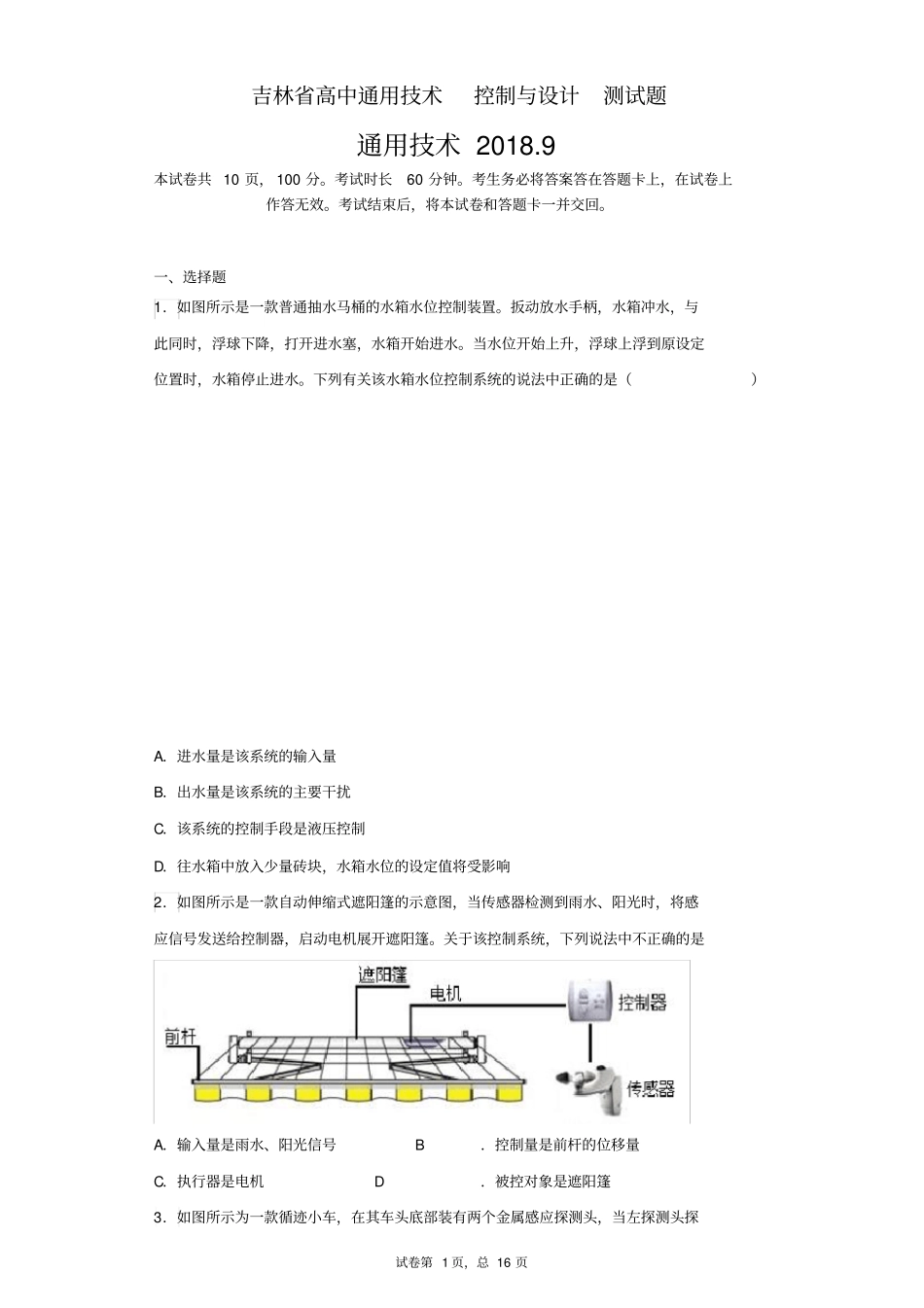

试卷第 1 页，总 16 页吉林省高中通用技术控制与设计测试题通用技术 2018.9本试卷共 10 页， 100 分。考试时长60 分钟。考生务必将答案答在答题卡上，在试卷上作答无效。考试结束后，将本试卷和答题卡一并交回。一、选择题1．如图所示是一款普通抽水马桶的水箱水位控制装置。扳动放水手柄，水箱冲水，与此同时，浮球下降，打开进水塞，水箱开始进水。当水位开始上升，浮球上浮到原设定位置时，水箱停止进水。下列有关该水箱水位控制系统的说法中正确的是（）A．进水量是该系统的输入量B．出水量是该系统的主要干扰C．该系统的控制手段是液压控制D．往水箱中放入少量砖块，水箱水位的设定值将受影响2．如图所示是一款自动伸缩式遮阳篷的示意图，当传感器检测到雨水、阳光时，将感应信号发送给控制器，启动电机展开遮阳篷。关于该控制系统，下列说法中不正确的是A．输入量是雨水、阳光信号 B．控制量是前杆的位移量C．执行器是电机 D．被控对象是遮阳篷3．如图所示为一款循迹小车，在其车头底部装有两个金属感应探测头，当左探测头探试卷第 2 页，总 16 页测到金属信号，增加小车右轮电机速度，使车子左转，直到探测头探测不到金属信号；右探测头探测到金属信号时，情况相反；当左右探测头都没有探测到金属信号时，左右轮电机转速相同，车子直行。关于该控制，以下说法正确的是A．被控对象是轨道 B．控制器是探测头C．执行器是电机 D．输入量是车子速度4．要设计一个花房的温室温度控制系统，最好选择（）作为控制量。A． 太阳的光照B． 加热量C． 散热量D． 时间5．如图所示为坐便器的水箱水位控制器（左）和双按钮放水阀门（右），请完成问题。（ 1）按下双按钮放水控制器的左侧或右侧按钮，挡水活塞向上抬起不同高度，然后在重力和水流作用下逐渐下落直至封闭出水口，从而控制冲洗马桶的出水量不一样的目的。该出水量控制系统中被控对象是（）A．放水按钮B．活塞C．水箱里的水D．坐便器（ 2）水位控制器中，当水箱水位下降，浮球随之下落，连杆带动上端的水阀门进水，浮球上浮到一定高度后停止进水。下列关于该系统的说法错误的是（）A．可通过改变浮球与进水阀间的连杆长度设定不同的输入量B．按下放水按钮，对于水箱水位控制系统是干扰因素试卷第 3 页，总 16 页C．进水口的进水速度要大于放水口的放水速度D．设置成双按钮控制，体现了设计的可持续发展原则6．如图所示为一饮水机的结构图，其中存在一个水位控制系...
