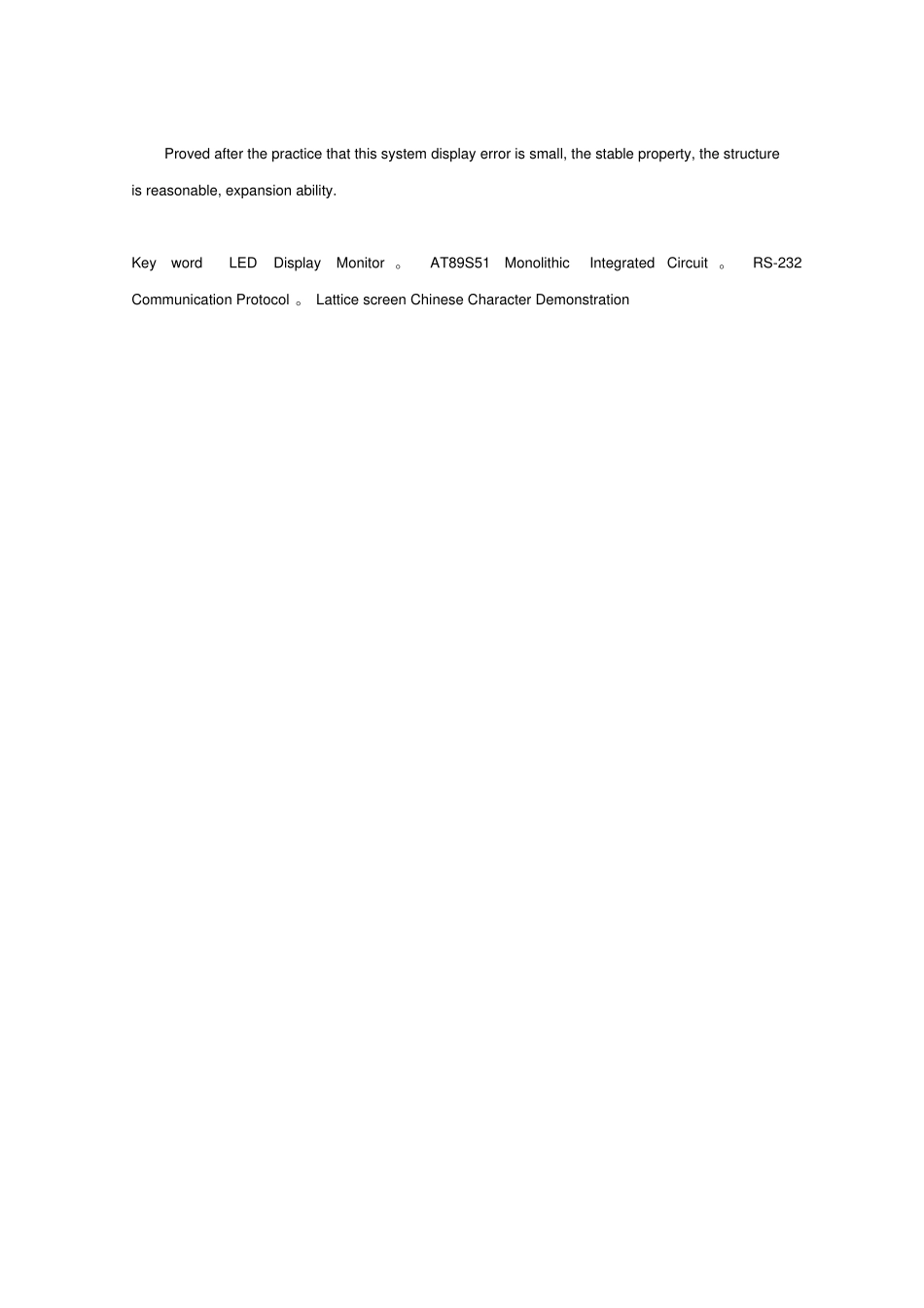

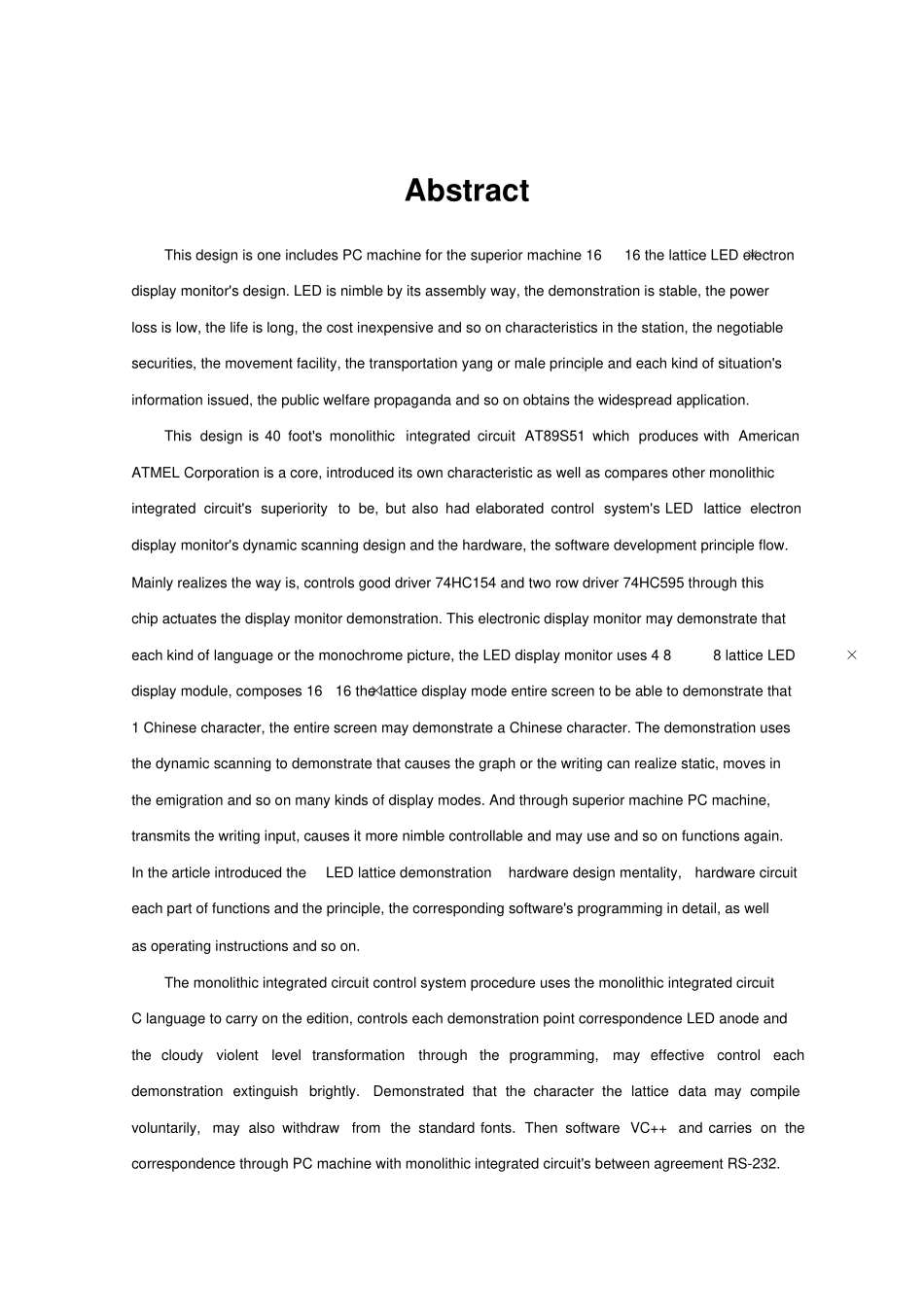

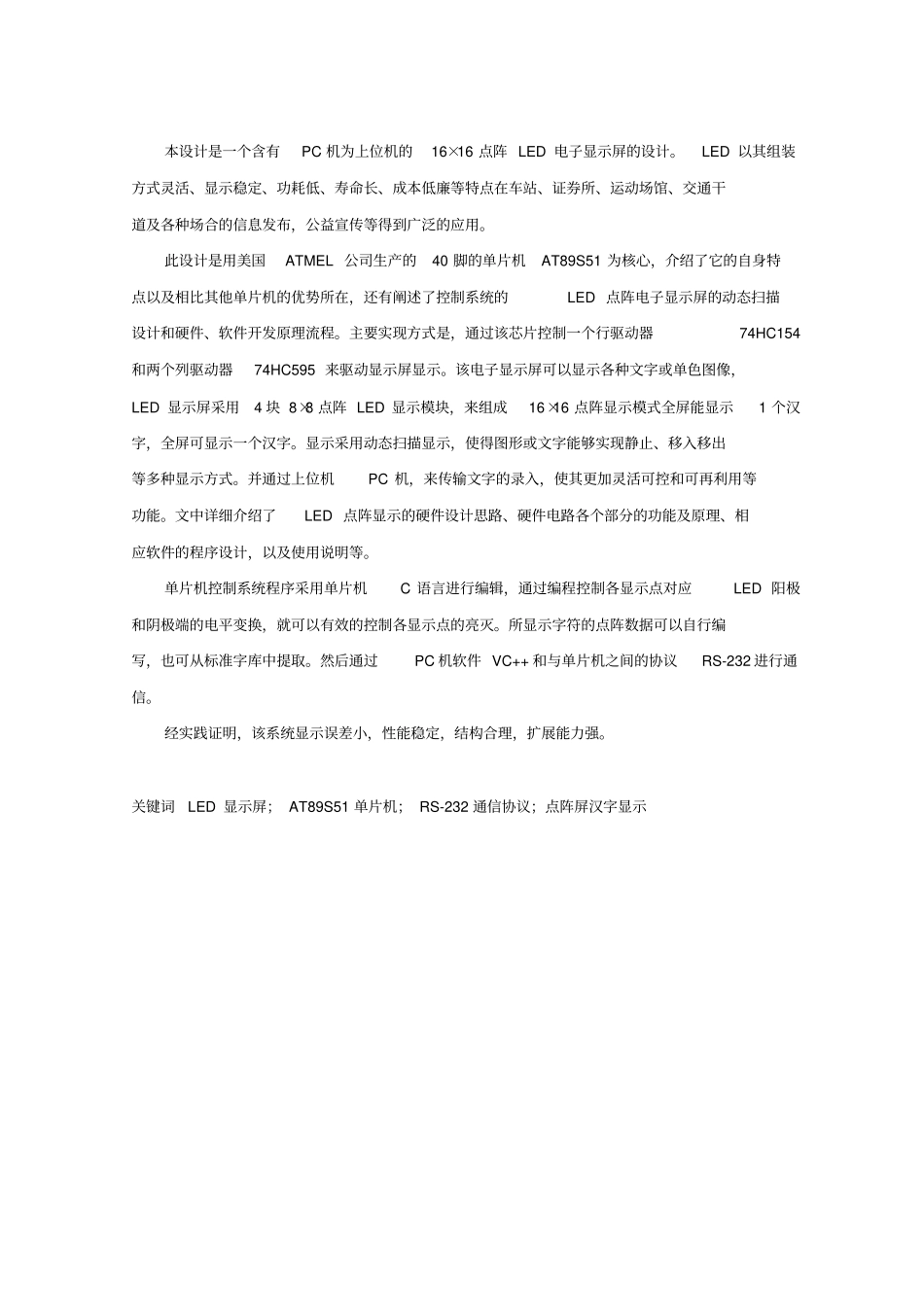

本设计是一个含有PC 机为上位机的16×16 点阵 LED 电子显示屏的设计。LED 以其组装方式灵活、显示稳定、功耗低、寿命长、成本低廉等特点在车站、证券所、运动场馆、交通干道及各种场合的信息发布，公益宣传等得到广泛的应用。此设计是用美国ATMEL 公司生产的40 脚的单片机AT89S51 为核心，介绍了它的自身特点以及相比其他单片机的优势所在，还有阐述了控制系统的LED 点阵电子显示屏的动态扫描设计和硬件、软件开发原理流程。主要实现方式是，通过该芯片控制一个行驱动器74HC154和两个列驱动器74HC595 来驱动显示屏显示。该电子显示屏可以显示各种文字或单色图像，LED 显示屏采用4 块 8×8 点阵 LED 显示模块，来组成16×16 点阵显示模式全屏能显示1 个汉字，全屏可显示一个汉字。显示采用动态扫描显示，使得图形或文字能够实现静止、移入移出等多种显示方式。并通过上位机PC 机，来传输文字的录入，使其更加灵活可控和可再利用等功能。文中详细介绍了LED 点阵显示的硬件设计思路、硬件电路各个部分的功能及原理、相应软件的程序设计，以及使用说明等。单片机控制系统程序采用单片机C 语言进行编辑，通过编程控制各显示点对应LED 阳极和阴极端的电平变换，就可以有效的控制各显示点的亮灭。所显示字符的点阵数据可以自行编写，也可从标准字库中提取。然后通过PC 机软件 VC++ 和与单片机之间的协议RS-232 进行通信。经实践证明，该系统显示误差小，性能稳定，结构合理，扩展能力强。关键词 LED 显示屏； AT89S51 单片机； RS-232 通信协议；点阵屏汉字显示AbstractThis design is one includes PC machine for the superior machine 16×16 the lattice LED electron display monitor's design. LED is nimble by its assembly way, the demonstration is stable, the power loss is low, the life is long, the cost inexpensive and so on characteristics in the station, the negotiable securities, the movement facility, the transportation yang or male principle and each kind of situation's information issued, the public welfare propaganda and so on obtains the widespread application.This design is 40 foot's monolithic integrated circuit AT89S51 which produces with American ATMEL Cor...
