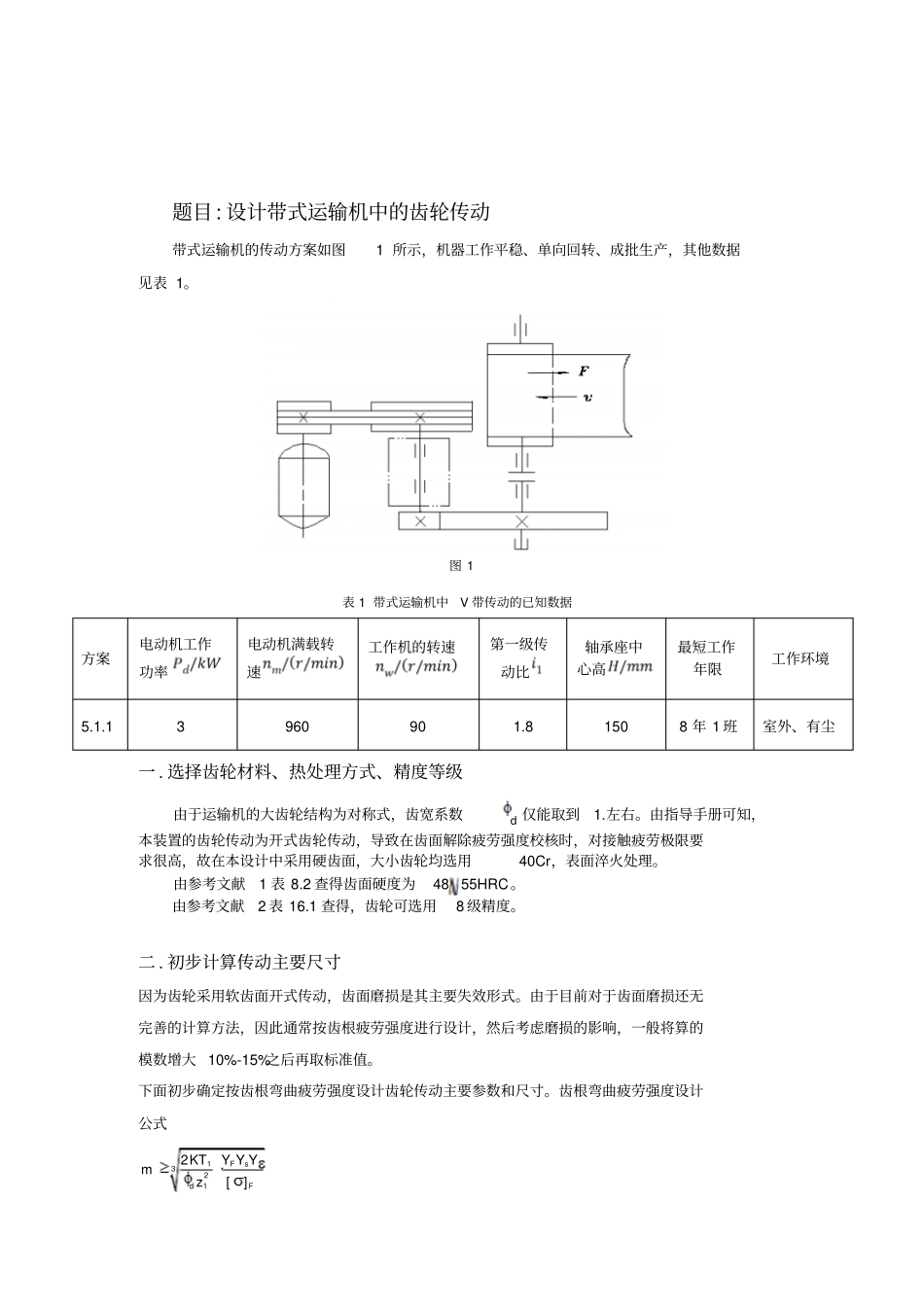

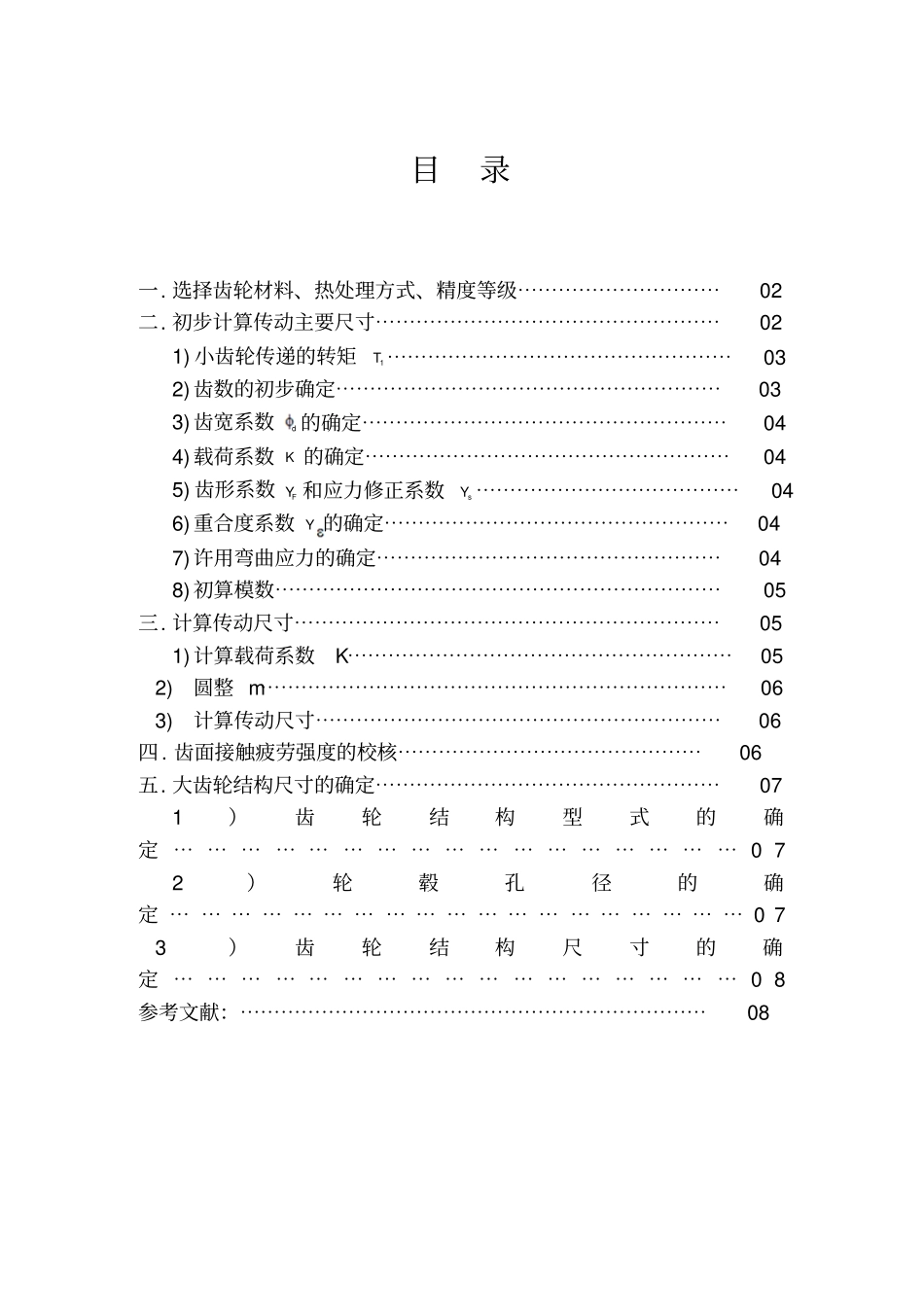

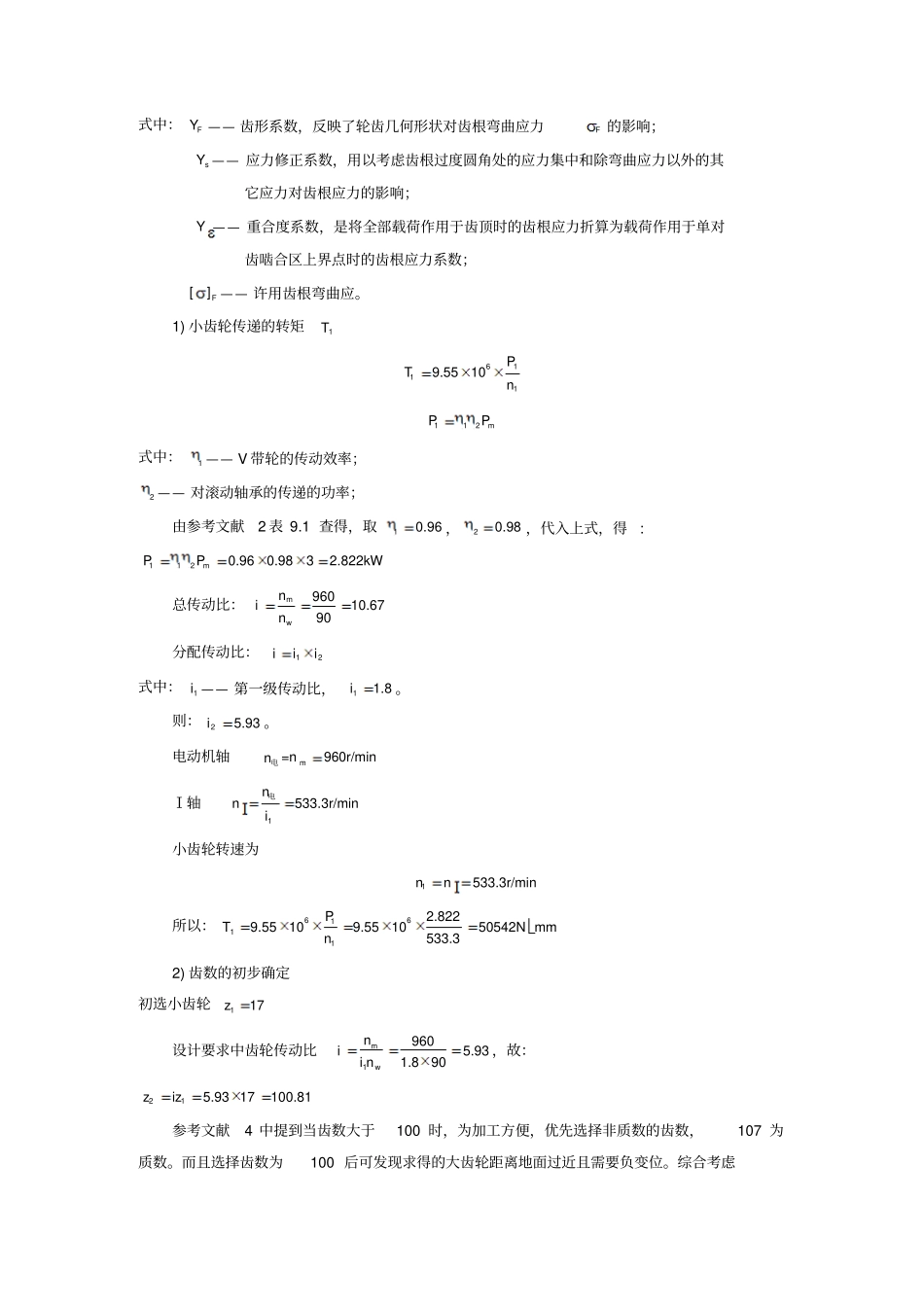

目录一. 选择齿轮材料、热处理方式、精度等级⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯02二. 初步计算传动主要尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯021) 小齿轮传递的转矩1T ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03 2) 齿数的初步确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯033) 齿宽系数d 的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04 4) 载荷系数 K 的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04 5) 齿形系数FY 和应力修正系数sY ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯046) 重合度系数 Y 的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯047) 许用弯曲应力的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯048) 初算模数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05 三. 计算传动尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯051) 计算载荷系数K⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯05 2)圆整 m⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06 3)计算传动尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06四. 齿面接触疲劳强度的校核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06五. 大齿轮结构尺寸的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯071）齿轮结构型式的确定 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 0 72）轮毂孔径的确定 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 0 7 3）齿轮结构尺寸的确定 ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ ⋯ 0 8参考文献：⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯08题目: 设计带式运输机中的齿轮传动带式运输机的传动方案如图1 所示，机器工作平稳、单向回转、成批生产，其他数据见表 1。图 1 表 1 带式运输机中V 带传动的已知数据方案电动机工作功率电动机满载转速工作机的转速第一级传动比轴承座中心高最短工作年限工作环境5.1.1 3 960 90 1.8 150 8 年 1 班室外、有尘一 . 选择齿轮材料、热处理方式、精度等级由于运输机的大齿轮结构为对称式，齿宽系数d 仅能取到1.左右。由指导手册可知，本装置的齿轮传动为开式齿轮传动，导致在齿面解除疲劳强度校核时，对接触疲劳极限要求很高，故在本设计中采用硬齿面，大小齿轮均选用40Cr，表面淬火处理。由参考文献1 表 8.2 查得齿面硬度为4855HRC。由参考文献2 表 16.1 查得，齿轮可选用8 级精度。二 . 初步计算传动主要尺...
