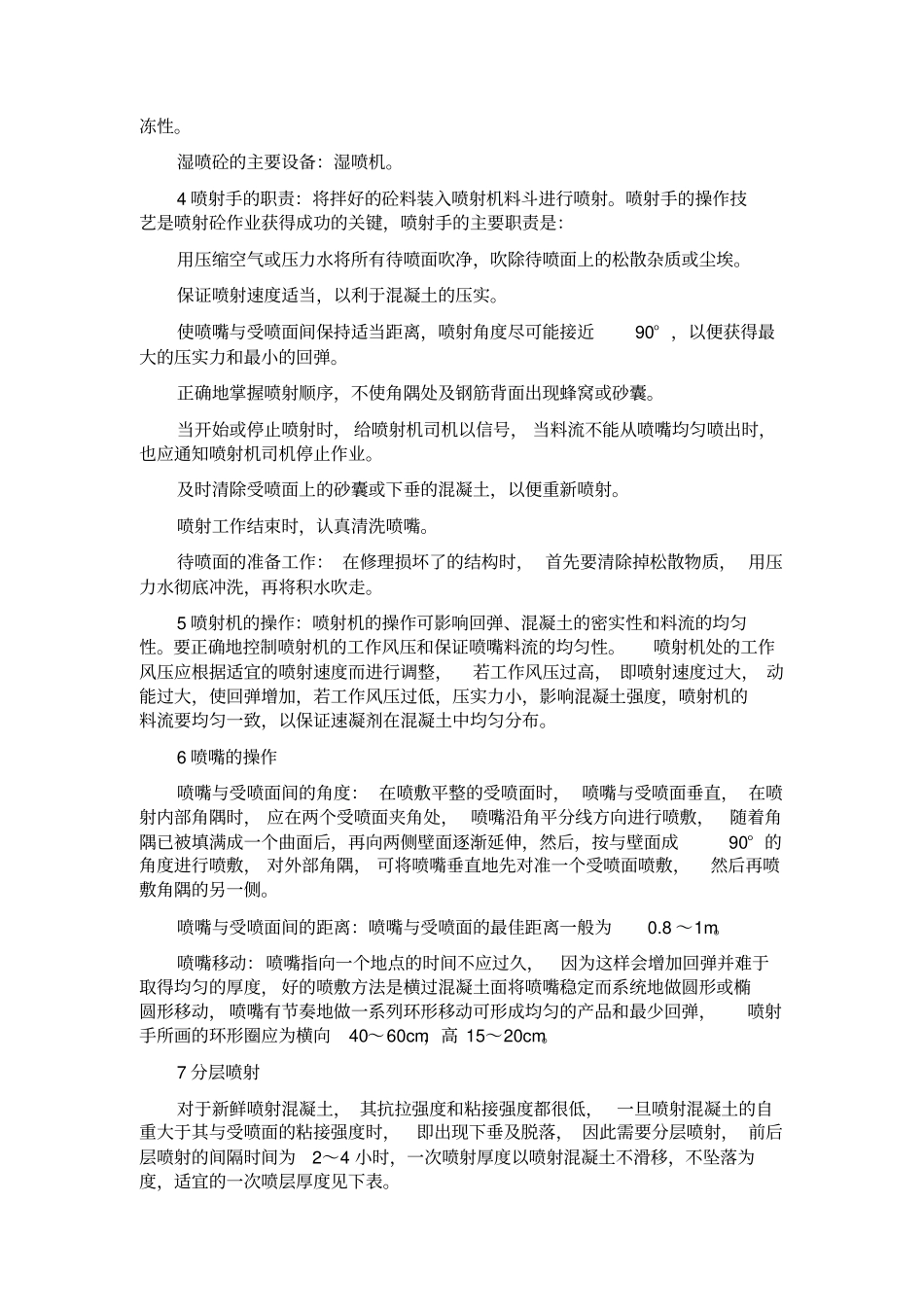

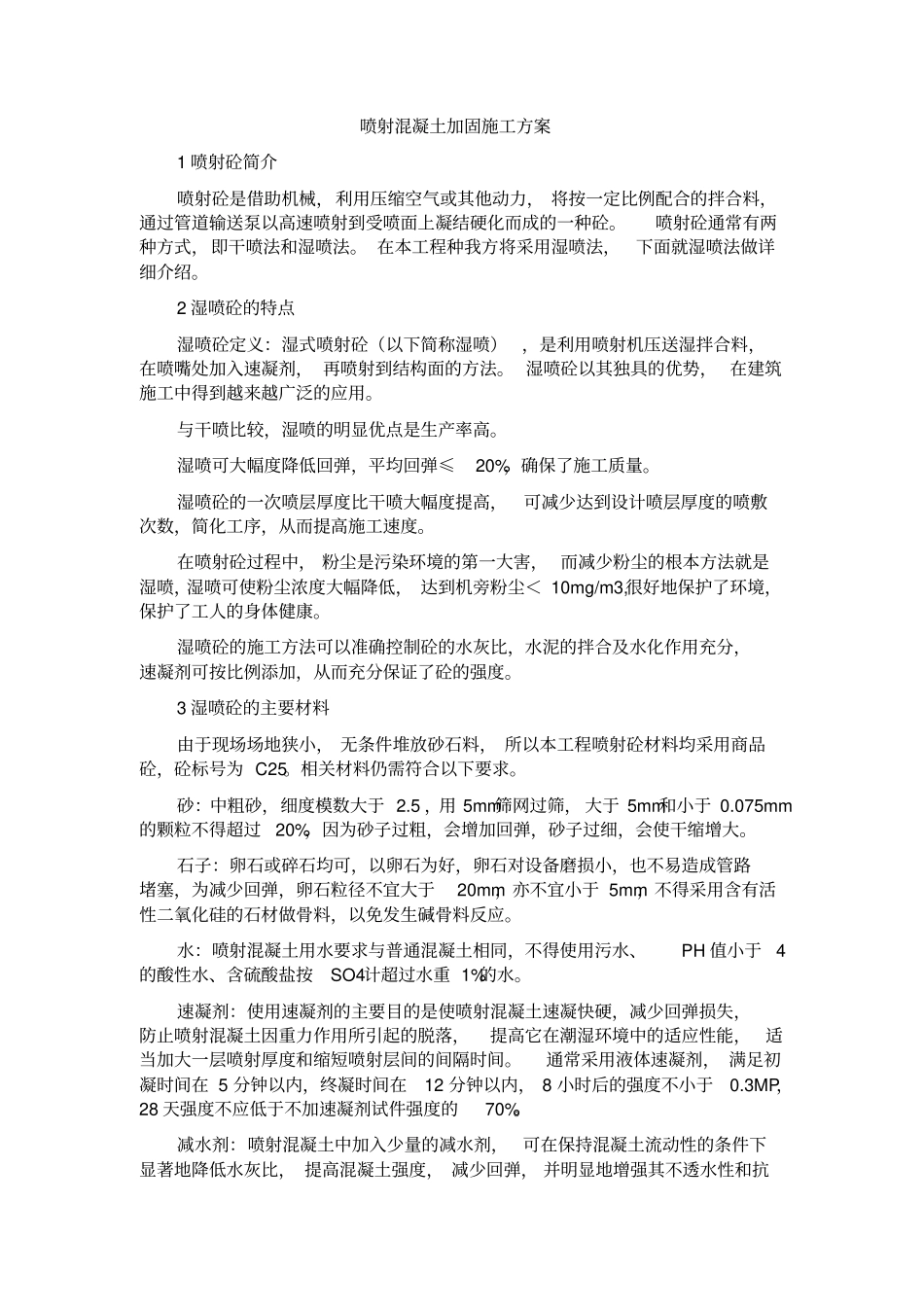

喷射混凝土加固施工方案1 喷射砼简介喷射砼是借助机械，利用压缩空气或其他动力， 将按一定比例配合的拌合料，通过管道输送泵以高速喷射到受喷面上凝结硬化而成的一种砼。喷射砼通常有两种方式，即干喷法和湿喷法。 在本工程种我方将采用湿喷法，下面就湿喷法做详细介绍。2 湿喷砼的特点湿喷砼定义：湿式喷射砼（以下简称湿喷），是利用喷射机压送湿拌合料，在喷嘴处加入速凝剂， 再喷射到结构面的方法。 湿喷砼以其独具的优势， 在建筑施工中得到越来越广泛的应用。与干喷比较，湿喷的明显优点是生产率高。湿喷可大幅度降低回弹，平均回弹≤20%，确保了施工质量。湿喷砼的一次喷层厚度比干喷大幅度提高，可减少达到设计喷层厚度的喷敷次数，简化工序，从而提高施工速度。在喷射砼过程中， 粉尘是污染环境的第一大害， 而减少粉尘的根本方法就是湿喷，湿喷可使粉尘浓度大幅降低， 达到机旁粉尘＜ 10mg/m3,很好地保护了环境，保护了工人的身体健康。湿喷砼的施工方法可以准确控制砼的水灰比，水泥的拌合及水化作用充分，速凝剂可按比例添加，从而充分保证了砼的强度。3 湿喷砼的主要材料由于现场场地狭小， 无条件堆放砂石料， 所以本工程喷射砼材料均采用商品砼，砼标号为 C25。相关材料仍需符合以下要求。砂：中粗砂，细度模数大于 2.5 ，用 5mm筛网过筛， 大于 5mm和小于 0.075mm的颗粒不得超过20%，因为砂子过粗，会增加回弹，砂子过细，会使干缩增大。石子：卵石或碎石均可，以卵石为好，卵石对设备磨损小，也不易造成管路堵塞，为减少回弹，卵石粒径不宜大于20mm，亦不宜小于 5mm，不得采用含有活性二氧化硅的石材做骨料，以免发生碱骨料反应。水：喷射混凝土用水要求与普通混凝土相同，不得使用污水、PH 值小于4的酸性水、含硫酸盐按SO4计超过水重 1%的水。速凝剂：使用速凝剂的主要目的是使喷射混凝土速凝快硬，减少回弹损失，防止喷射混凝土因重力作用所引起的脱落，提高它在潮湿环境中的适应性能，适当加大一层喷射厚度和缩短喷射层间的间隔时间。通常采用液体速凝剂， 满足初凝时间在 5 分钟以内，终凝时间在12 分钟以内， 8 小时后的强度不小于0.3MP，28 天强度不应低于不加速凝剂试件强度的70%。减水剂：喷射混凝土中加入少量的减水剂，可在保持混凝土流动性的条件下显著地降低水灰比， 提高混凝土强度， 减少回弹， 并明显地增强其不透水性和抗冻性。湿喷砼的主要设备：湿喷机。4 喷射手的职责：...
