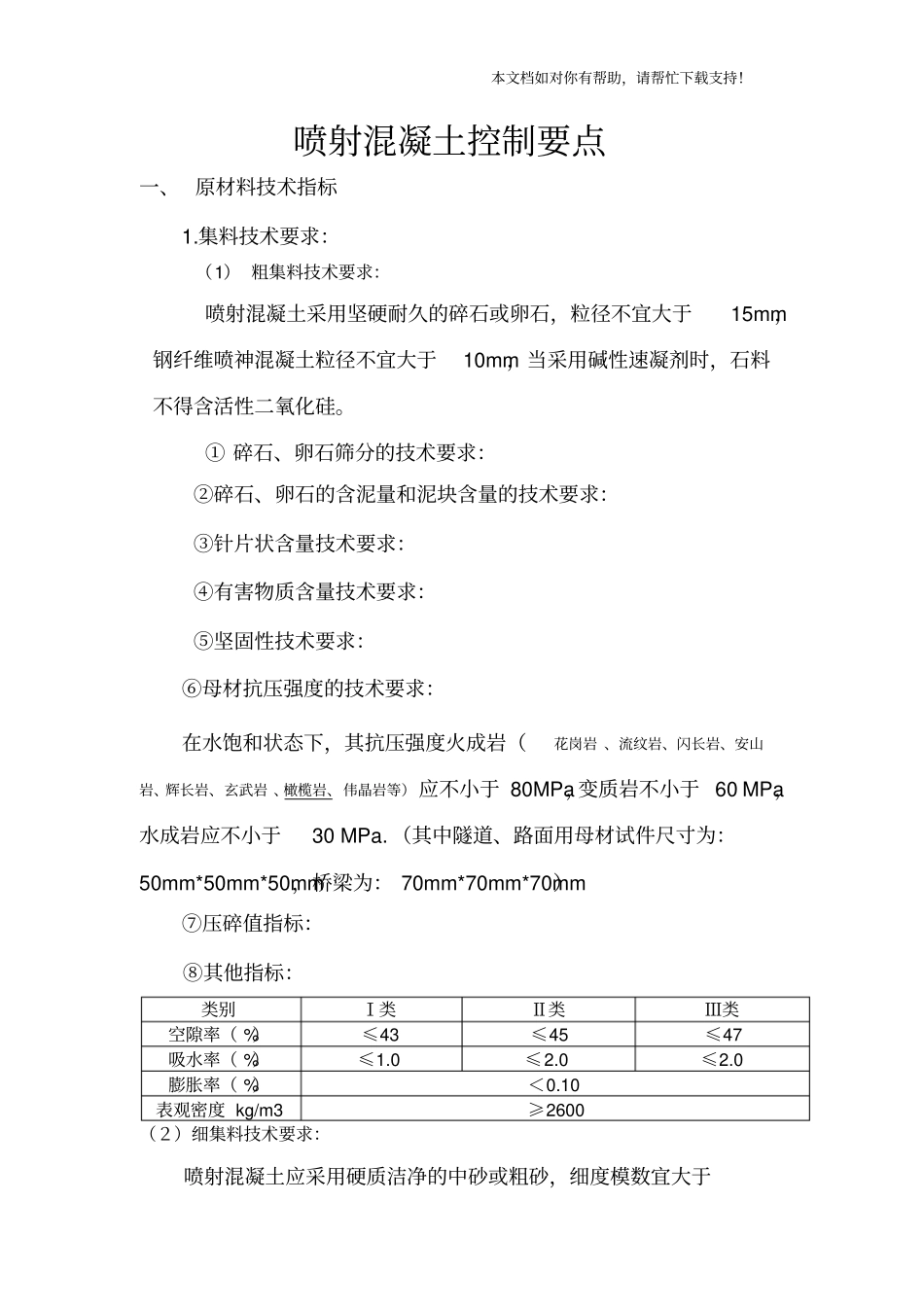

本文档如对你有帮助，请帮忙下载支持！喷射混凝土控制要点一、 原材料技术指标1.集料技术要求：（1） 粗集料技术要求：喷射混凝土采用坚硬耐久的碎石或卵石，粒径不宜大于15mm，钢纤维喷神混凝土粒径不宜大于10mm，当采用碱性速凝剂时，石料不得含活性二氧化硅。① 碎石、卵石筛分的技术要求：②碎石、卵石的含泥量和泥块含量的技术要求：③针片状含量技术要求：④有害物质含量技术要求：⑤坚固性技术要求：⑥母材抗压强度的技术要求：在水饱和状态下，其抗压强度火成岩（花岗岩 、流纹岩、闪长岩、安山岩、辉长岩、玄武岩 、橄榄岩、伟晶岩等）应不小于 80MPa，变质岩不小于 60 MPa，水成岩应不小于30 MPa. （其中隧道、路面用母材试件尺寸为：50mm*50mm*50mm，桥梁为： 70mm*70mm*70mm）⑦压碎值指标：⑧其他指标：类别Ⅰ类Ⅱ类Ⅲ类空隙率（ %）≤43 ≤45 ≤47 吸水率（ %）≤1.0 ≤2.0 ≤2.0 膨胀率（ %）＜0.10 表观密度 kg/m3 ≥2600 （２）细集料技术要求：喷射混凝土应采用硬质洁净的中砂或粗砂，细度模数宜大于本文档如对你有帮助，请帮忙下载支持！2.5 ，含水率一般为5%-7%，使用应前一律过筛。对于砂浆用4.75mm筛孔的累计筛余量为0，砂的实际颗粒级配除4.75mm和 0.06mm筛档外，可以略有超出，但各级累积筛余超出值总和应不大于５％。① 细集料筛分的技术要求：②细集料含泥量技术要求：③其他技术要求 : 表 72.水泥技术要求：（1）水泥的组成成分：（2）水泥的化学指标：其中水泥中碱含量按NaO2+0.658K2O 计算值表示，若使用活性骨料，用户要求提供低碱水泥时，水泥中的碱含量应不大于0.06%或由双方协商确定。（3） 水泥的物理指标：① 初终凝时间：硅酸盐水泥初凝时间不小于45min，终凝不大于 390min；普通硅酸盐水泥、矿渣硅酸盐水泥、 火山灰质硅酸盐水泥、 粉煤灰硅酸盐水泥和复合硅酸盐水泥水泥初凝时间不小于45min，终凝不大于 600min。② 安定性：沸煮法合格类别ⅠⅡⅢ质量损失 % ≤8 ≤8 ≤10 单级最大压碎指标%（机制砂）≤20 ≤25 ≤30 表观密度 kg/m3 ≥2500 松散堆积密度kg/m3 ≥1400 空隙率 % ≤44 碱集料反应试件应无裂缝、酥裂、胶体外溢等现象，在规定的试验龄期膨胀率应小于 0.1% 本文档如对你有帮助，请帮忙下载支持！③ 强度：不同品种不同强度等级的通用硅酸盐水泥，其不同龄期的强度应符合表3 的要求：④ 细度：硅酸盐水泥和普通硅酸盐水泥以比表面积...
