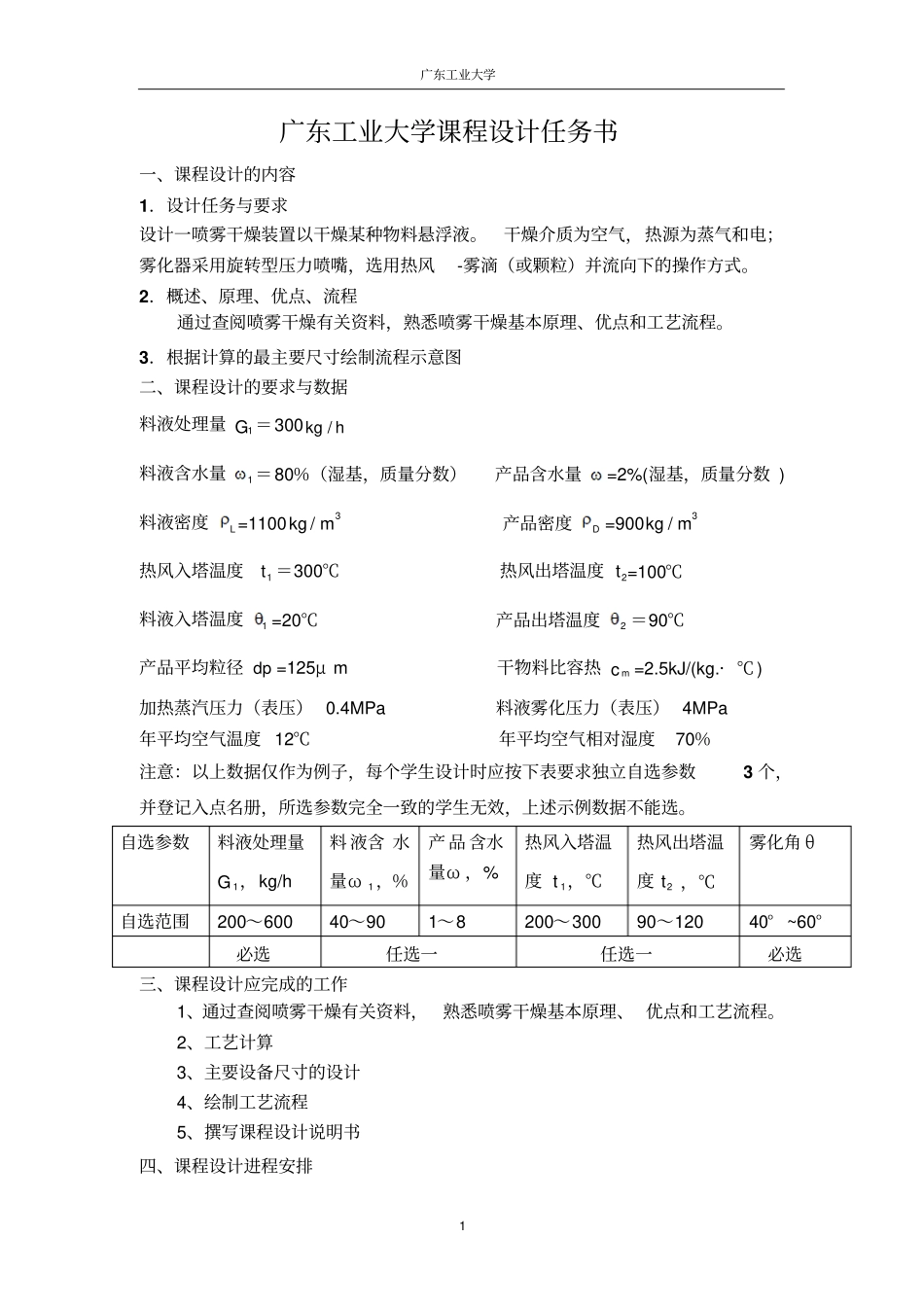

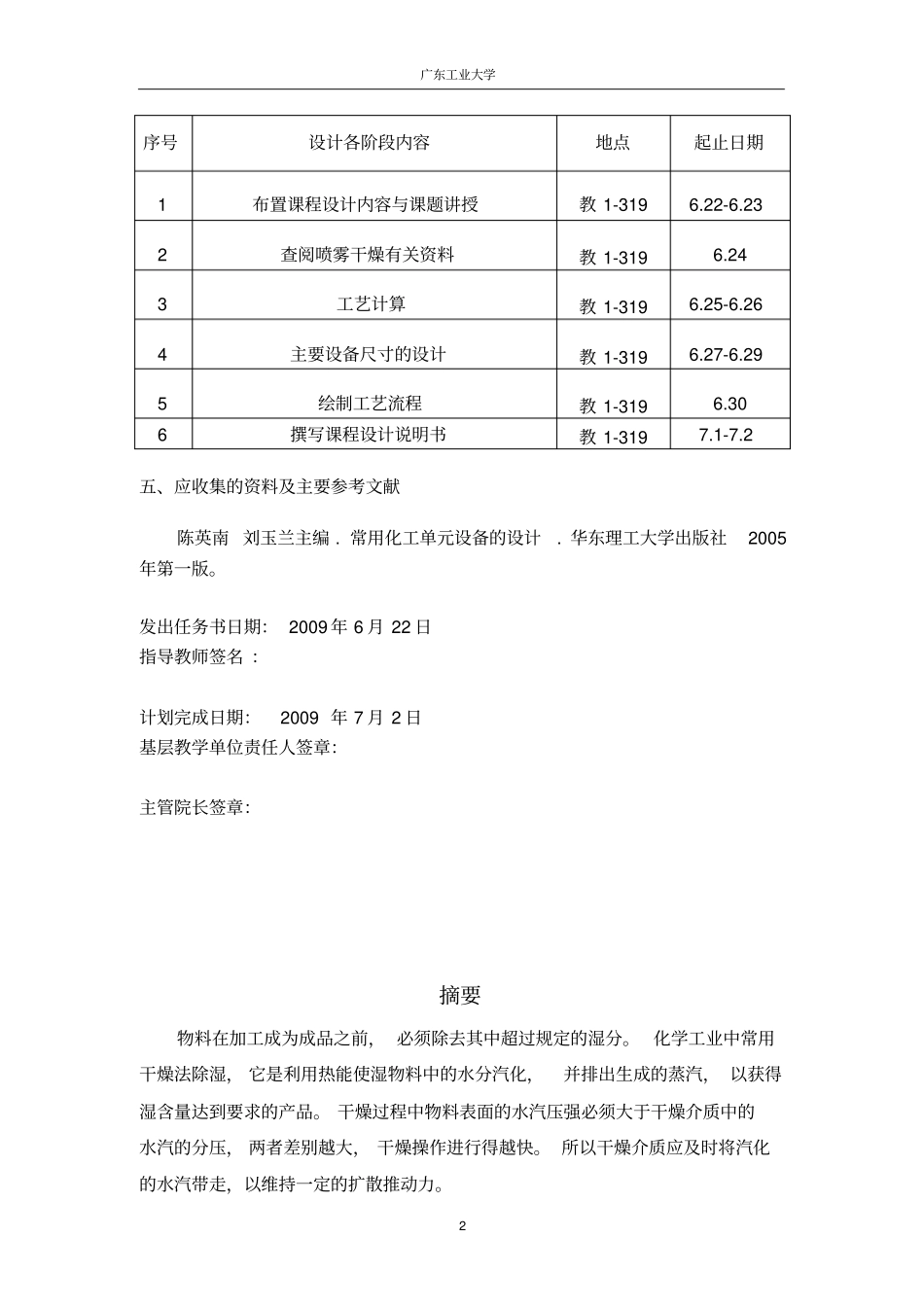

广东工业大学1 广东工业大学课程设计任务书一、课程设计的内容1．设计任务与要求设计一喷雾干燥装置以干燥某种物料悬浮液。干燥介质为空气，热源为蒸气和电；雾化器采用旋转型压力喷嘴，选用热风-雾滴（或颗粒）并流向下的操作方式。2．概述、原理、优点、流程通过查阅喷雾干燥有关资料，熟悉喷雾干燥基本原理、优点和工艺流程。3．根据计算的最主要尺寸绘制流程示意图二、课程设计的要求与数据料液处理量1G ＝300hkg /料液含水量1＝80％（湿基，质量分数）产品含水量=2%(湿基，质量分数 ) 料液密度L=11003/ mkg产品密度D =9003/ mkg热风入塔温度t1 ＝300℃热风出塔温度 t2=100℃料液入塔温度1 =20℃产品出塔温度2 ＝90℃产品平均粒径 dp =125μ m 干物料比容热mc=2.5kJ/(kg.· ℃ ) 加热蒸汽压力（表压） 0.4MPa 料液雾化压力（表压） 4MPa 年平均空气温度 12℃年平均空气相对湿度70％注意：以上数据仅作为例子，每个学生设计时应按下表要求独立自选参数3 个，并登记入点名册，所选参数完全一致的学生无效，上述示例数据不能选。自选参数料液处理量G 1，kg/h 料 液含 水量ω 1，％产 品 含水量ω ，% 热风入塔温度 t 1，℃热风出塔温度 t2 ，℃雾化角 θ自选范围200～600 40～90 1～8 200～300 90～120 40° ~60°必选任选一任选一必选三、课程设计应完成的工作1、通过查阅喷雾干燥有关资料，熟悉喷雾干燥基本原理、 优点和工艺流程。2、工艺计算3、主要设备尺寸的设计4、绘制工艺流程5、撰写课程设计说明书四、课程设计进程安排广东工业大学2 序号设计各阶段内容地点起止日期1 布置课程设计内容与课题讲授教 1-319 6.22-6.23 2 查阅喷雾干燥有关资料教 1-3196.24 3 工艺计算教 1-3196.25-6.26 4 主要设备尺寸的设计教 1-3196.27-6.29 5 绘制工艺流程教 1-3196.30 6 撰写课程设计说明书教 1-319 7.1-7.2 五、应收集的资料及主要参考文献陈英南 刘玉兰主编 . 常用化工单元设备的设计. 华东理工大学出版社2005年第一版。发出任务书日期： 2009 年 6 月 22 日指导教师签名 ：计划完成日期： 2009 年 7 月 2 日基层教学单位责任人签章：主管院长签章：摘要物料在加工成为成品之前， 必须除去其中超过规定的湿分。 化学工业中常用干燥法除湿， 它是利用热能使湿物料中的水分汽化，并排出生成的蒸汽， 以获得湿含量达到要求的产品。 干燥过程中物料表面的水...
