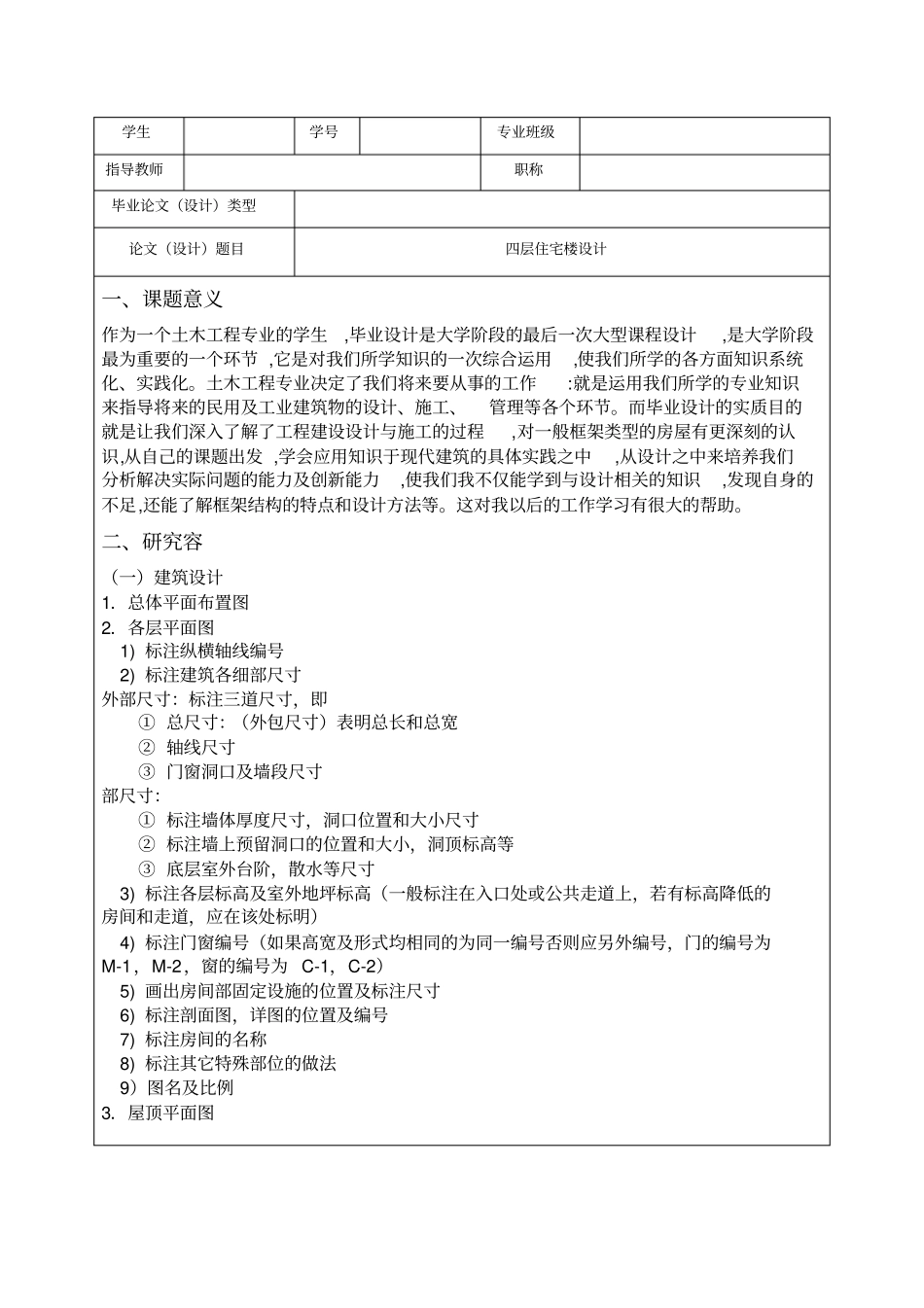

学生学号专业班级指导教师职称毕业论文（设计）类型论文（设计）题目四层住宅楼设计一、课题意义作为一个土木工程专业的学生,毕业设计是大学阶段的最后一次大型课程设计,是大学阶段最为重要的一个环节 ,它是对我们所学知识的一次综合运用,使我们所学的各方面知识系统化、实践化。土木工程专业决定了我们将来要从事的工作:就是运用我们所学的专业知识来指导将来的民用及工业建筑物的设计、施工、管理等各个环节。而毕业设计的实质目的就是让我们深入了解了工程建设设计与施工的过程,对一般框架类型的房屋有更深刻的认识,从自己的课题出发 ,学会应用知识于现代建筑的具体实践之中,从设计之中来培养我们分析解决实际问题的能力及创新能力,使我们我不仅能学到与设计相关的知识,发现自身的不足,还能了解框架结构的特点和设计方法等。这对我以后的工作学习有很大的帮助。二、研究容（一）建筑设计1．总体平面布置图2．各层平面图1) 标注纵横轴线编号2) 标注建筑各细部尺寸外部尺寸：标注三道尺寸，即① 总尺寸：（外包尺寸）表明总长和总宽② 轴线尺寸③ 门窗洞口及墙段尺寸部尺寸：① 标注墙体厚度尺寸，洞口位置和大小尺寸② 标注墙上预留洞口的位置和大小，洞顶标高等③ 底层室外台阶，散水等尺寸3) 标注各层标高及室外地坪标高（一般标注在入口处或公共走道上，若有标高降低的房间和走道，应在该处标明）4) 标注门窗编号（如果高宽及形式均相同的为同一编号否则应另外编号，门的编号为M-1，M-2，窗的编号为 C-1，C-2）5) 画出房间部固定设施的位置及标注尺寸6) 标注剖面图，详图的位置及编号7) 标注房间的名称8) 标注其它特殊部位的做法9）图名及比例3．屋顶平面图1）标注各转角部位定位轴线及间距2）标注四周的出檐尺寸及屋面各部分标高（标注结构层上表面）3）屋面排水方向、坡度及各坡面交线，天沟檐沟泛水、出水口、水斗等的位置，屋面保温隔热层只画出局部4）屋面上人孔或出入口，女儿墙等的位置尺寸5）图名及比例4．立面图1）表明建筑外形，门窗，雨蓬外廊或阳台及雨水管的形式和位置2）标注三道尺寸① 总高：从室外地坪至屋顶最高处② 各层间尺寸③ 门窗高度尺寸④ 必要部位的标高，如门廊、雨蓬等的位置3）注明外墙材料及做法，饰面分格线立面细部详图索引号4）立面名称及比例（用立面的边轴线编号表示）5．剖面图1）要表明建筑物部空间的高度关系，标注三道尺寸① 建筑总高② 各层层高，楼地层标注在面层表面，屋顶...
