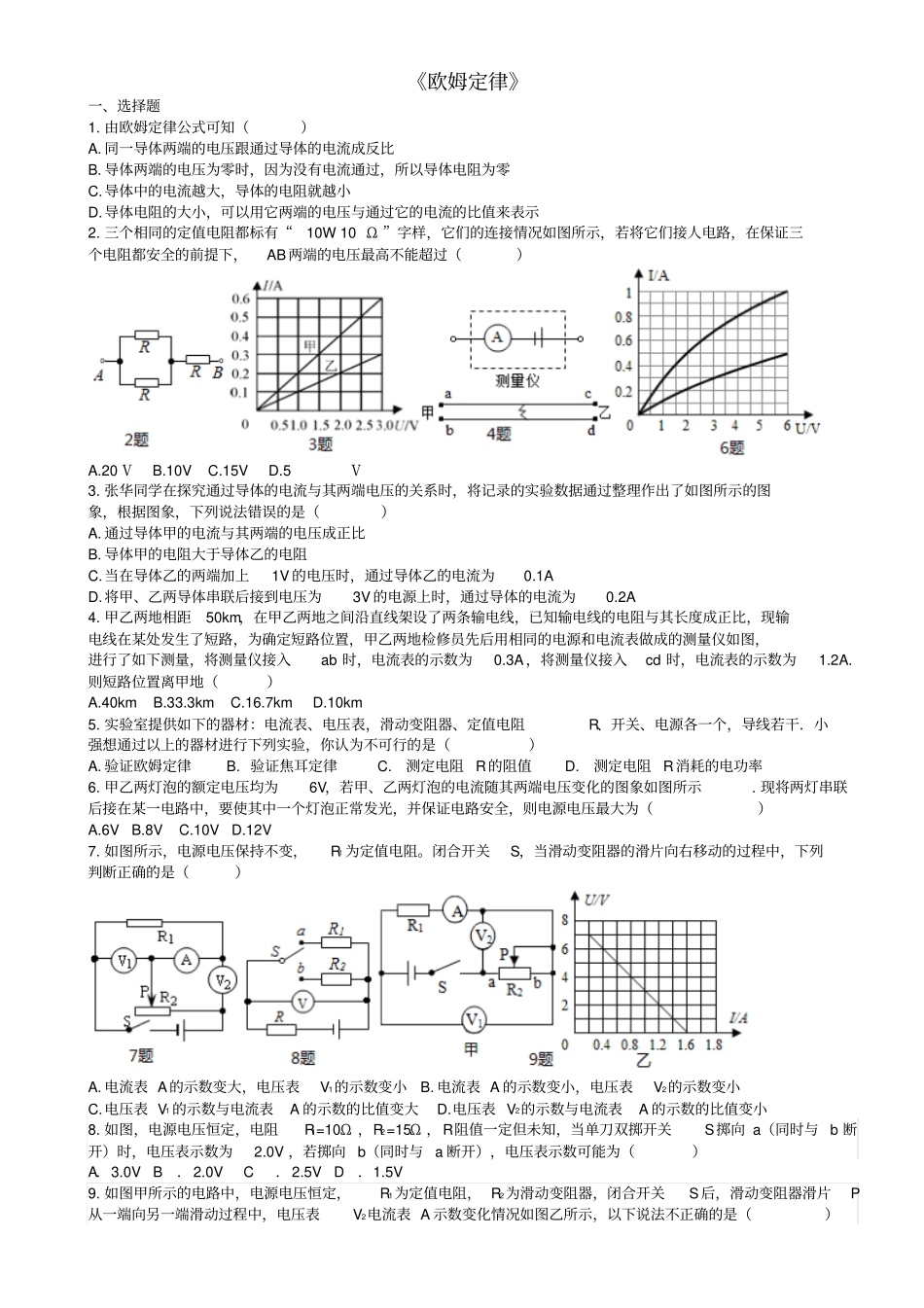

《欧姆定律》一、选择题1. 由欧姆定律公式可知（）A. 同一导体两端的电压跟通过导体的电流成反比B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C.导体中的电流越大，导体的电阻就越小D.导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示2. 三个相同的定值电阻都标有“10W 10 Ω ”字样，它们的连接情况如图所示，若将它们接人电路，在保证三个电阻都安全的前提下，AB两端的电压最高不能超过（）A.20Ⅴ B.10V C.15V D.5Ⅴ3. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A. 通过导体甲的电流与其两端的电压成正比B. 导体甲的电阻大于导体乙的电阻C.当在导体乙的两端加上1V 的电压时，通过导体乙的电流为0.1A D.将甲、乙两导体串联后接到电压为3V 的电源上时，通过导体的电流为0.2A 4. 甲乙两地相距50km，在甲乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲乙两地检修员先后用相同的电源和电流表做成的测量仪如图，进行了如下测量，将测量仪接入ab 时，电流表的示数为0.3A，将测量仪接入cd 时，电流表的示数为1.2A.则短路位置离甲地（）A.40km B.33.3km C.16.7km D.10km5. 实验室提供如下的器材：电流表、电压表，滑动变阻器、定值电阻R、开关、电源各一个，导线若干．小强想通过以上的器材进行下列实验，你认为不可行的是（）A. 验证欧姆定律 B. 验证焦耳定律 C.测定电阻 R的阻值 D.测定电阻 R消耗的电功率6. 甲乙两灯泡的额定电压均为6V，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示. 现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为（）A.6V B.8V C.10V D.12V7. 如图所示，电源电压保持不变，R1 为定值电阻。闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A. 电流表 A的示数变大，电压表V1的示数变小B. 电流表 A 的示数变小，电压表V2的示数变小C.电压表 V1 的示数与电流表A 的示数的比值变大D.电压表 V2的示数与电流表A 的示数的比值变小8. 如图，电源电压恒定，电阻R1=10Ω ，R2=15Ω ，R阻值一定但未知，当单刀双掷开关S掷向 a（同时与 b 断开）时，电压表示数为2.0V ，若掷向 b（同时与 a 断开），电压表示数...
