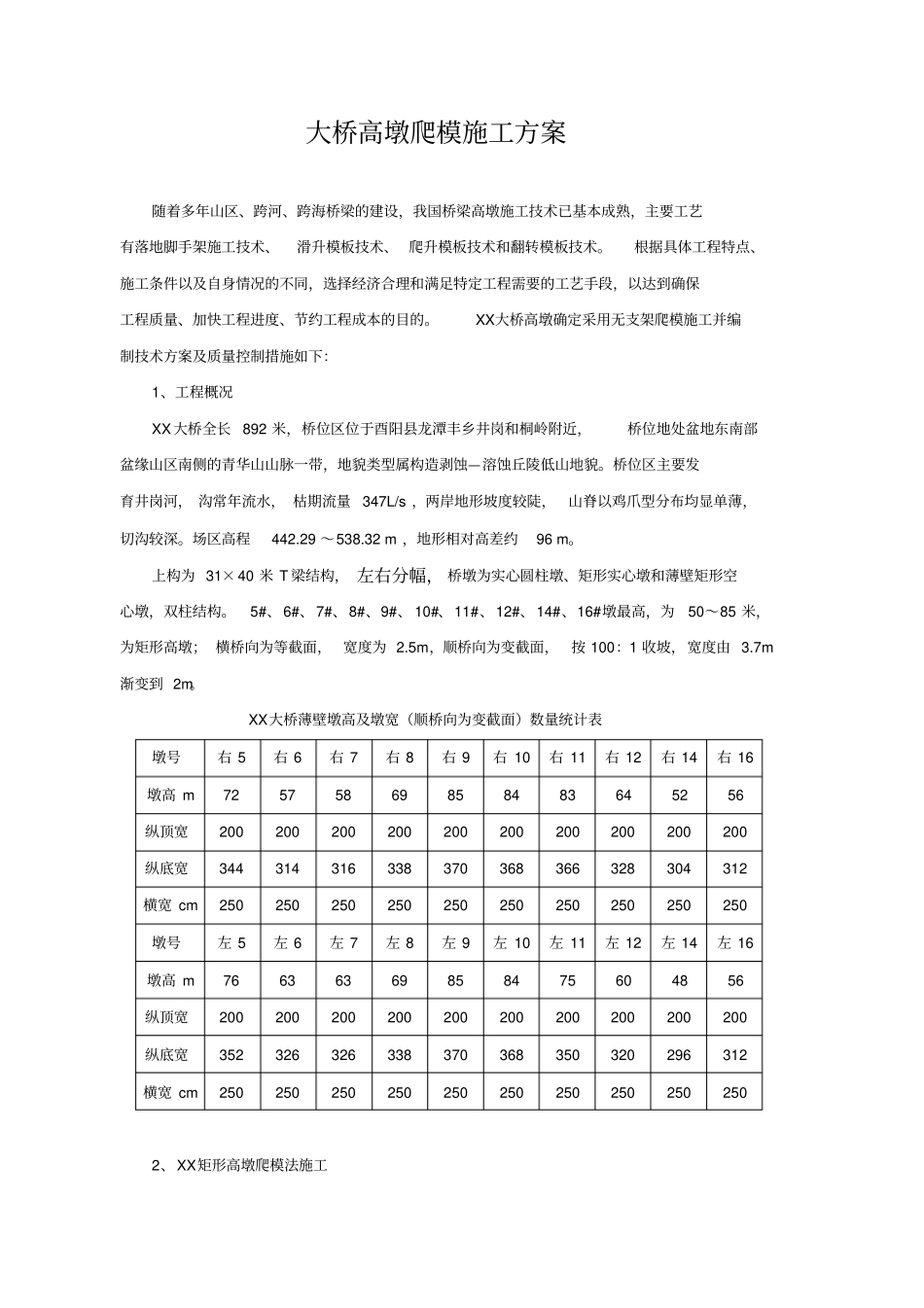

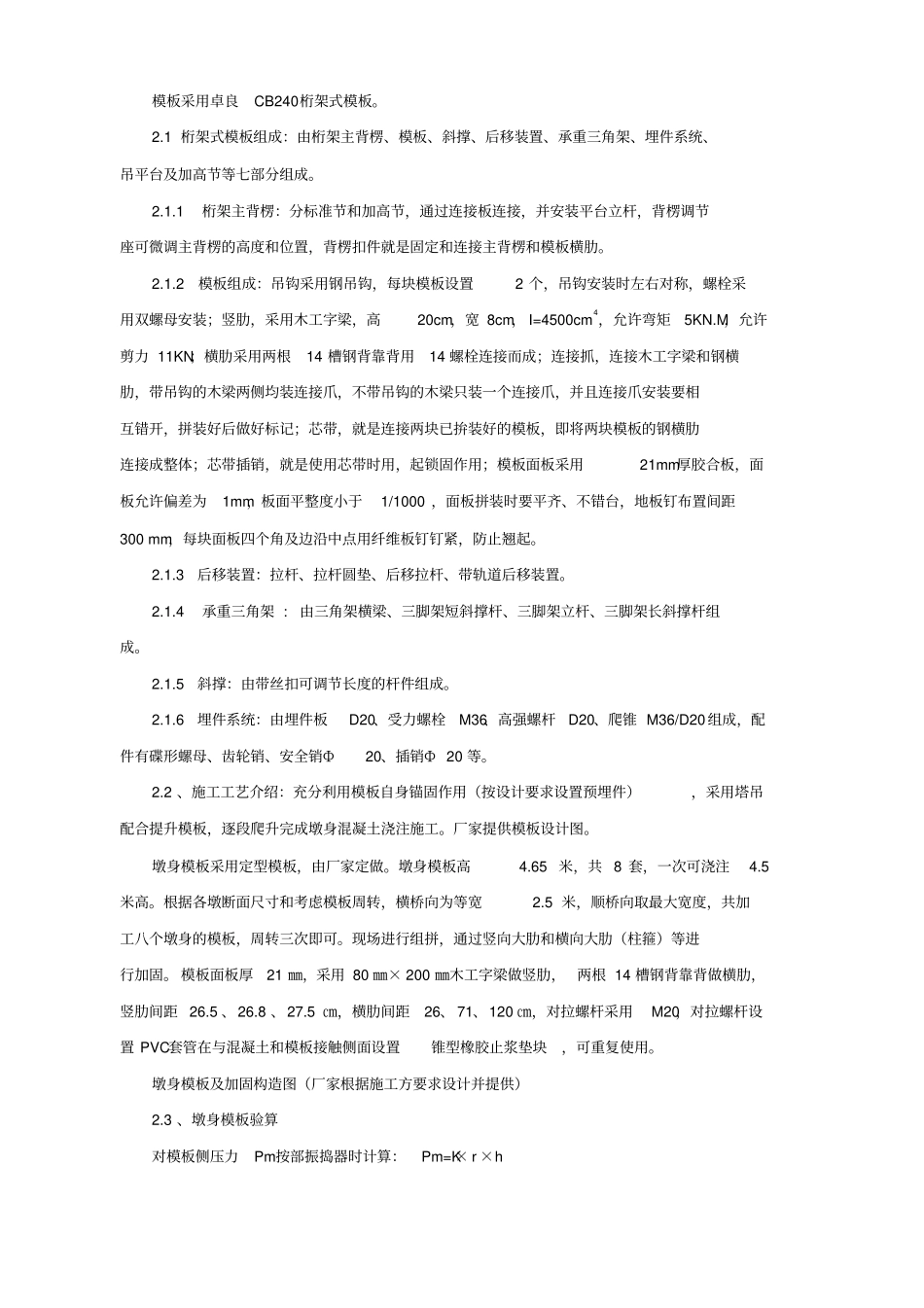

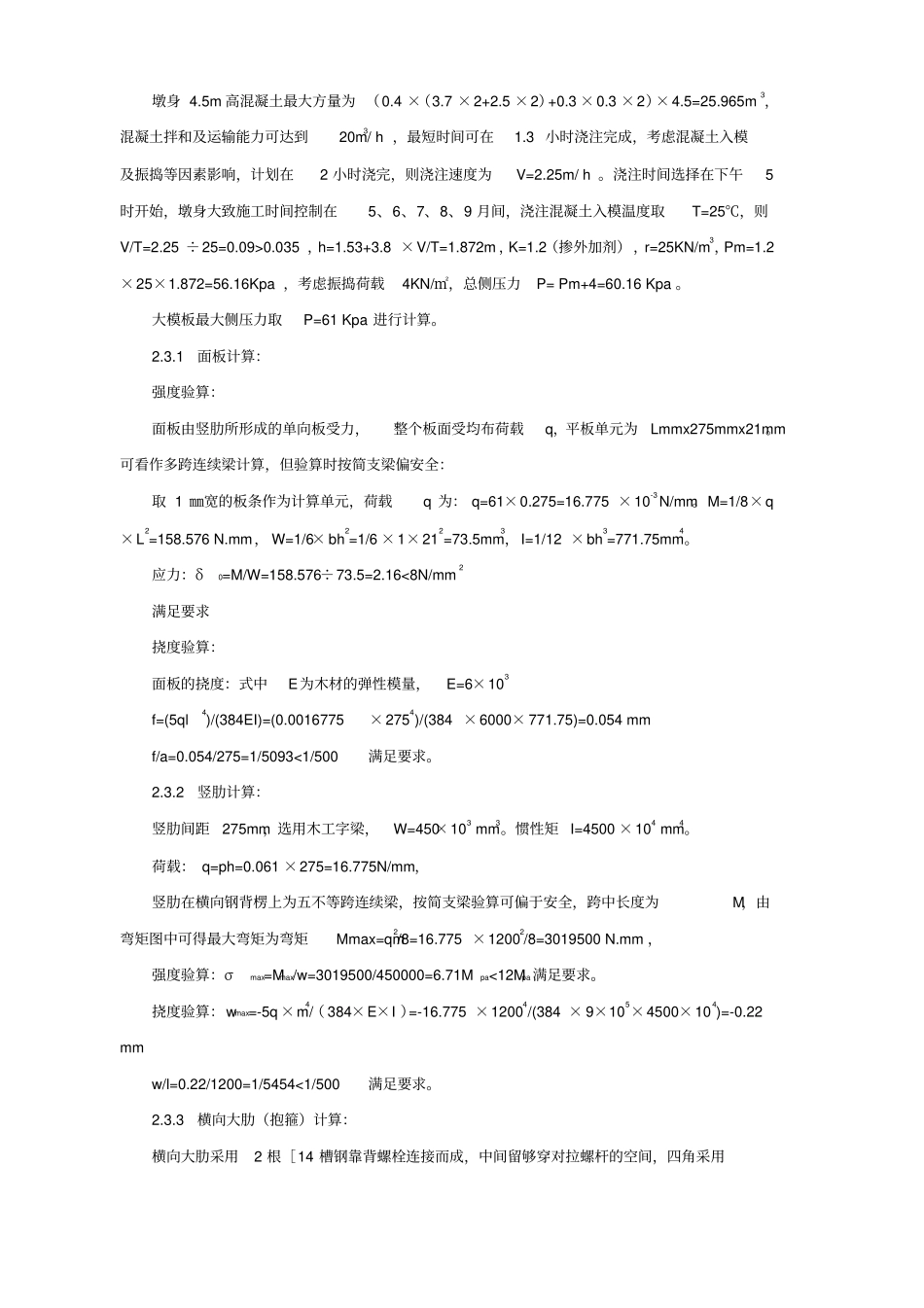

大桥高墩爬模施工方案随着多年山区、跨河、跨海桥梁的建设，我国桥梁高墩施工技术已基本成熟，主要工艺有落地脚手架施工技术、滑升模板技术、 爬升模板技术和翻转模板技术。根据具体工程特点、施工条件以及自身情况的不同，选择经济合理和满足特定工程需要的工艺手段，以达到确保工程质量、加快工程进度、节约工程成本的目的。XX大桥高墩确定采用无支架爬模施工并编制技术方案及质量控制措施如下：1、工程概况XX大桥全长 892 米，桥位区位于酉阳县龙潭丰乡井岗和桐岭附近，桥位地处盆地东南部盆缘山区南侧的青华山山脉一带，地貌类型属构造剥蚀—溶蚀丘陵低山地貌。桥位区主要发育井岗河， 沟常年流水， 枯期流量 347L/s ，两岸地形坡度较陡，山脊以鸡爪型分布均显单薄，切沟较深。场区高程442.29 ～538.32 m ，地形相对高差约96 m。上构为 31×40 米 T 梁结构， 左右分幅， 桥墩为实心圆柱墩、矩形实心墩和薄壁矩形空心墩，双柱结构。5#、6#、7#、8#、9#、 10#、11#、12#、14#、16#墩最高，为50～85 米，为矩形高墩； 横桥向为等截面， 宽度为 2.5m，顺桥向为变截面，按 100：1 收坡，宽度由 3.7m渐变到 2m。XX大桥薄壁墩高及墩宽（顺桥向为变截面）数量统计表墩号右 5 右 6 右 7 右 8 右 9 右 10 右 11 右 12 右 14 右 16 墩高 m 72 57 58 69 85 84 83 64 52 56 纵顶宽200 200 200 200 200 200 200 200 200 200 纵底宽344 314 316 338 370 368 366 328 304 312 横宽 cm 250 250 250 250 250 250 250 250 250 250 墩号左 5 左 6 左 7 左 8 左 9 左 10 左 11 左 12 左 14 左 16 墩高 m 76 63 63 69 85 84 75 60 48 56 纵顶宽200 200 200 200 200 200 200 200 200 200 纵底宽352 326 326 338 370 368 350 320 296 312 横宽 cm 250 250 250 250 250 250 250 250 250 250 2、XX矩形高墩爬模法施工模板采用卓良CB240桁架式模板。2.1 桁架式模板组成：由桁架主背楞、模板、斜撑、后移装置、承重三角架、埋件系统、吊平台及加高节等七部分组成。2.1.1桁架主背楞：分标准节和加高节，通过连接板连接，并安装平台立杆，背楞调节座可微调主背楞的高度和位置，背楞扣件就是固定和连接主背楞和模板横肋。2.1.2模板组成：吊钩采用钢吊钩，每块模板设置2 个，吊钩安装时左右对称，螺栓采用双螺...
