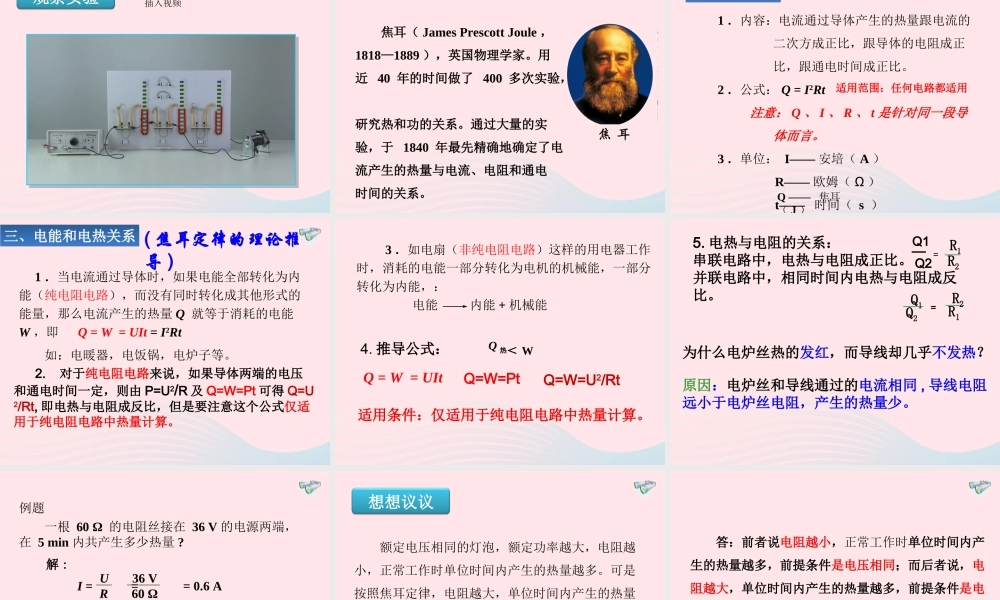

焦耳定律 生活中，许多用电器通电后，都伴有热现象产生。请举例说明。1. 定义：电流通过导体时电能转化成内能，这个现象叫做电流的热效应。一、电流的热效应一、电流的热效应2. 电热器：电烙铁、电熨斗、电炉子、电饭锅、电暖器、电烤箱、电热水器等利用电流的热效应来工作的设备叫电热器。3. 用电器：用电来工作的设备。电烤箱电烙铁电热水壶注（ 1 ）电热器都是利用电流热效应原理工作的。讲授新课电灯 电炉丝和导线通过电流相同，为什么电炉丝热得发红，而导线却几乎不发热 ? 电流通过导体时产生热的多少跟什么因素有关 ?想想议议① 可能与电阻有关。电阻越大，电流产生的热量越多。4. 探究电流的热效应与那些因素有关？② 可能与电流有关。电流越大，电流产生的热量越多。③ 可能与通电时间有关。通电时间越长，电流产生的热量越多。讲授新课猜想与假设由于电流通过用电器所产生热量的大小不易直接进行观察比较，实验中怎样将它变为便于直接观察比较的现象呢？转化法想一想 议一议实验装置 两个透明容器中密封着等量的空气， U 形管液面高度的变化反应密闭空气温度的变化。注（ 2 ）用空气的好处：它的比热容小，吸热升温快，且气体受热易膨胀研究电流通过导体产生的热量跟哪些因素有关 当电流通过电阻丝时，电流产生的热量就使瓶中的空气温度升高、体积膨胀，导管里面原来一样高的液柱就会逐渐上升。电流产生的热量越多，液面就会上升得越高。我们可以通过管中液面上升的高度比较电流产生的热量。 控制变量法 实验目的 实验方法 实验原理讲授新课转化法实验装置电流通过导体时产生热的多少与什么因素有关 ?演示实验实验装置实验 1 ：研究电热与电阻关系R1 = 5 ΩR2 = 10 ΩA实验表明：在电流相同、通电时间相同的情况下，电阻越大，这个电阻产生的热量越多。I = 2I1IAR1 = 5 ΩR3 = 5 ΩR2 = 5 ΩI1实验表明：在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多。注（ 3 ）容器外边电阻 R3 的作用是：使通过两容器中两电阻的电流不同。R 2R 3实验 2 ：研究电热与电流关系R1实验 3 ：研究电热与通电时间的关系实验装置实验表明：在电阻相同、通过的电流相同的情况下，通电时间越长，这个电阻产生的热量越多。结论 1 ：在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多。结论 2 ：在电阻和通电时间相同的条件下，电流越大，电流产...
