九年级物理 电路的串联和并联课件 苏科版 课件VIP免费

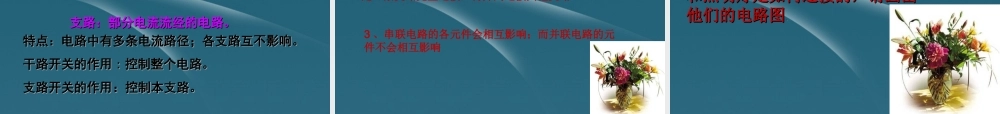

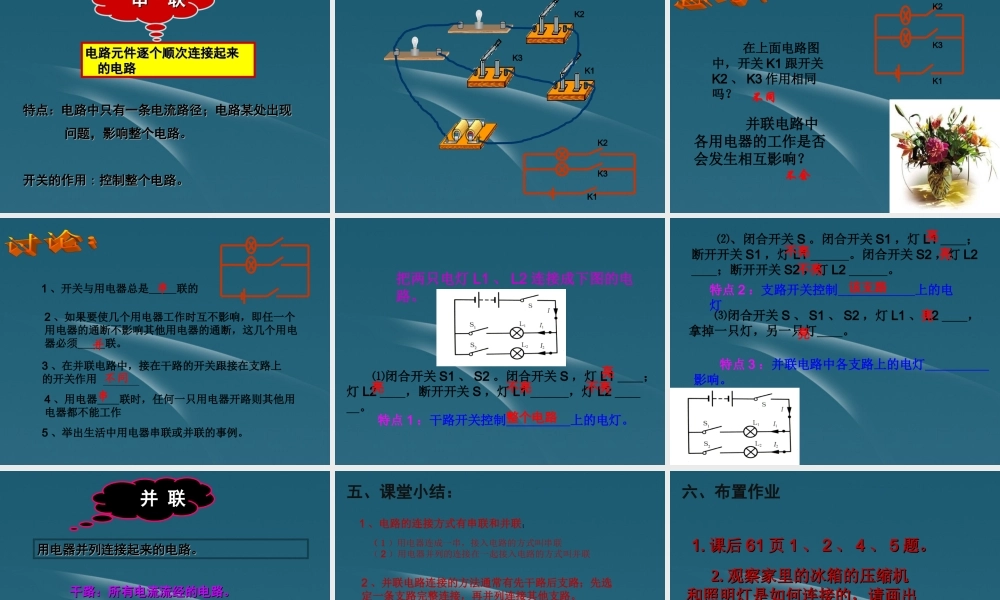

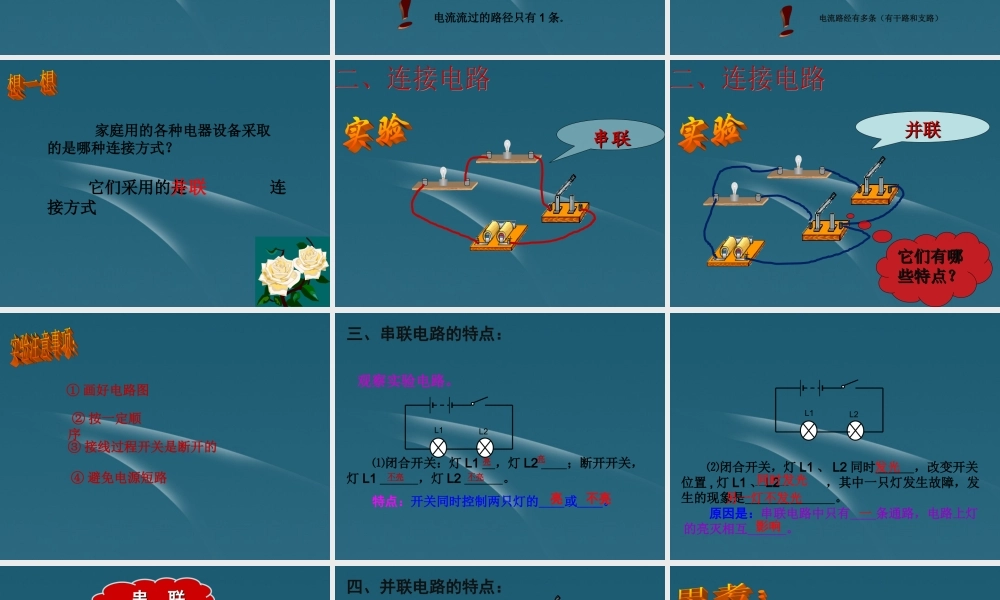

这些用电器是如何连接的？ 仔细观察一下教室里的插座，开关，电灯以及风扇等它们是如何连接的？ 仔细观察课本中的图 13-20 和 13-21 的两幅图 , 它们有何不同？各有什么特点？用电器连成一串，接入电路的方式叫串联电流流过的路径只有 1 条。 用电器并列的连接在一起接入电路的方式叫并联电流路经有多条（有干路和支路） 家庭用的各种电器设备采取的是哪种连接方式？ 它们采用的是 连接方式并联 串联串联并联并联它们有哪它们有哪些特点？些特点？① 画好电路图 ② 按一定顺序③ 接线过程开关是断开的④ 避免电源短路三、串联电路的特点：观察实验电路。L1L2 ⑴闭合开关：灯 L1 ，灯 L2 ；断开开关，灯 L1 ，灯 L2 。亮亮不亮不亮 特点：开关同时控制两只灯的 或 。亮不亮L1L2 ⑵闭合开关，灯 L1 、 L2 同时 ，改变开关位置 , 灯 L1 、 L2 ，其中一只灯发生故障，发生的现象是 。发光另一灯不发光 原因是：串联电路中只有 条通路，电路上灯的亮灭相互 。影响一同时发光特点：特点：电路中只有一条电流路径；电路某处出现电路中只有一条电流路径；电路某处出现 问题，影响整个电路。问题，影响整个电路。开关的作用开关的作用 :: 控制整个电路。控制整个电路。电路元件逐个顺次连接起来电路元件逐个顺次连接起来的电路的电路串 联串 联四、并联电路的特点：K1K2K3K1K2K3 在上面电路图中，开关 K1 跟开关K2 、 K3 作用相同吗？ 并联电路中各用电器的工作是否会发生相互影响？K1K3K2不同不会1 、开关与用电器总是 联的2 、如果要使几个用电器工作时互不影响，即任一个用电器的通断不影响其他用电器的通断，这几个用电器必须 联。3 、在并联电路中，接在干路的开关跟接在支路上的开关作用4 、用电器 联时，任何一只用电器开路则其他用电器都不能工作5 、举出生活中用电器串联或并联的事例。串并不同串把两只电灯 L1 、 L2 连接成下图的电路。 ⑴闭合开关 S1 、 S2 。闭合开关 S ，灯 L1 ；灯 L2 ，断开开关 S ，灯 L1 ，灯 L2 。亮亮不亮不亮 特点 1 ：干路开关控制 上的电灯。整个电路 ⑵、闭合开关 S 。闭合开关 S1 ，灯 L1 ；断开开关 S1 ，灯 L1 。闭合开关 S2 ，灯 L2 ；断开开关 S2 ，灯 L2 。亮不亮亮不亮 ⑶闭合开关 S 、 S1 、 S2 ，灯 L1 、 L2 ，拿掉一只灯，另一只灯 。特点 2 ：支路开关控制 上的电灯...
