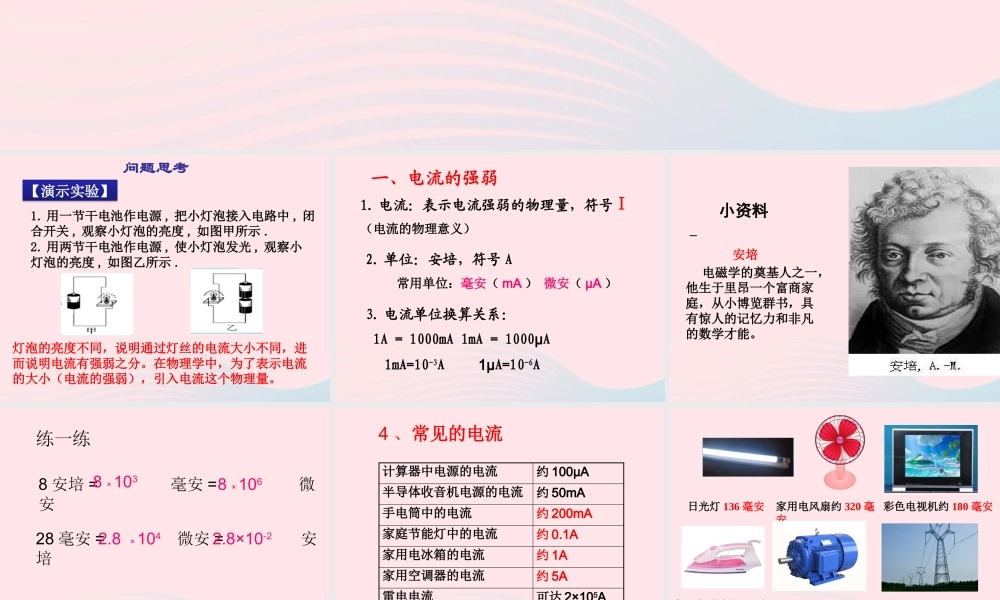

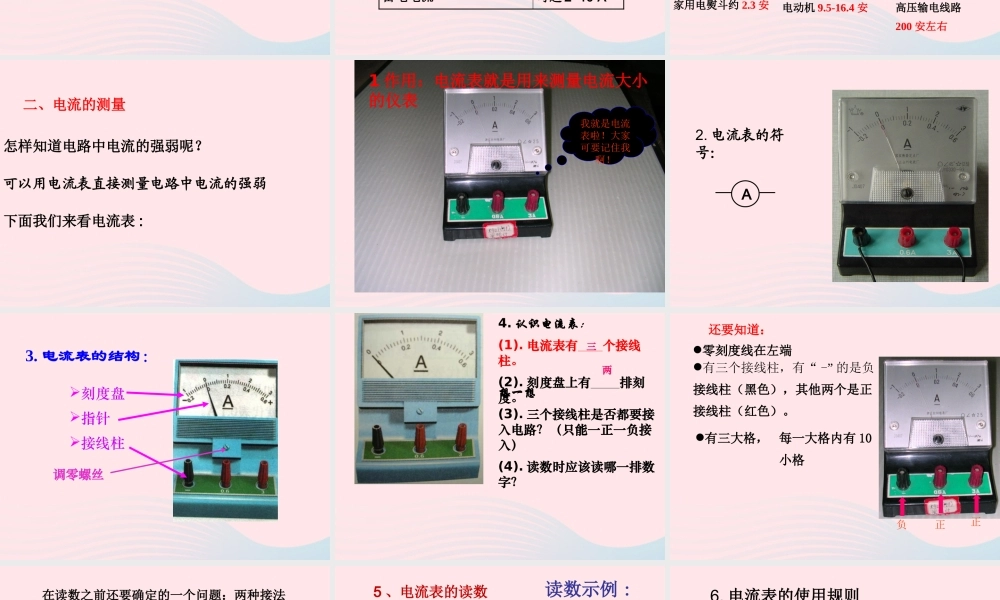

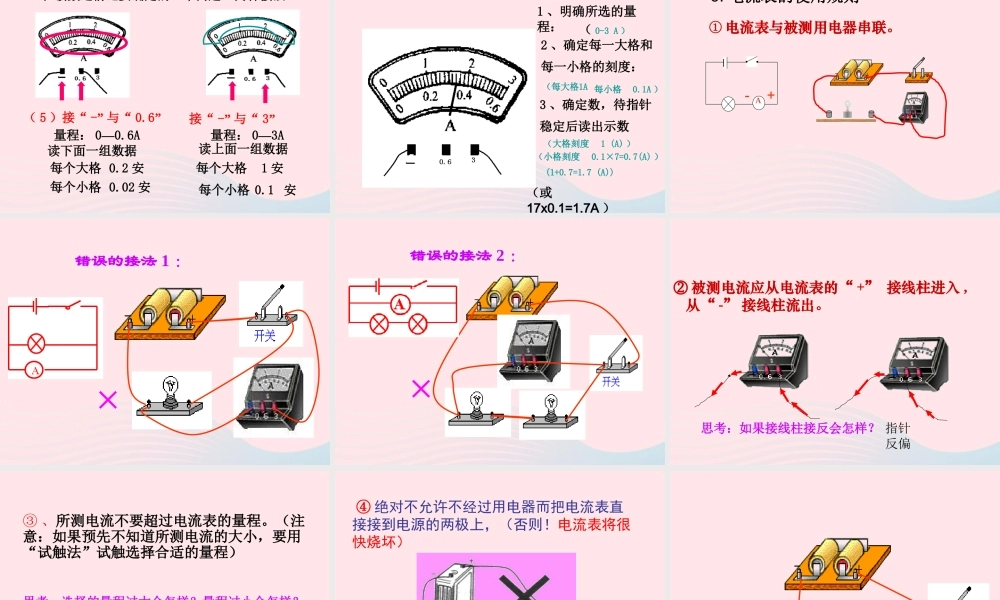

第 4 节 电流的测量第十五章 电流和电路 问题思考2. 用两节干电池作电源 , 使小灯泡发光 , 观察小灯泡的亮度 , 如图乙所示 .灯泡的亮度不同，说明通过灯丝的电流大小不同，进而说明电流有强弱之分。在物理学中，为了表示电流的大小（电流的强弱），引入电流这个物理量。【演示实验】1. 用一节干电池作电源 , 把小灯泡接入电路中 , 闭合开关 , 观察小灯泡的亮度 , 如图甲所示 . 一、电流的强弱1. 电流：表示电流强弱的物理量，符号 I（电流的物理意义）2. 单位：安培，符号 A3. 电流单位换算关系： 1A ＝ 1000mA 1mA ＝ 1000µA 常用单位：毫安（ mA ） 微安（ μA ） 1mA=10-3A1µA=10-6A– 安培 电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。小资料练一练8 安培 = 毫安 = 微安28 毫安 = 微安 = 安培8 × 1038 × 1062.8 × 1042.8×10-24 、常见的电流计算器中电源的电流约 100μA半导体收音机电源的电流约 50mA手电筒中的电流约 200mA家庭节能灯中的电流约 0.1A家用电冰箱的电流约 1A家用空调器的电流约 5A雷电电流可达 2×105A 家用电熨斗约 2.3 安 电动机 9.5-16.4 安日光灯 136 毫安高压输电线路200 安左右彩色电视机约 180 毫安家用电风扇约 320 毫安怎样知道电路中电流的强弱呢？可以用电流表直接测量电路中电流的强弱下面我们来看电流表 :二、电流的测量1 作用：电流表就是用来测量电流大小的仪表我就是电流表啦！大家可要记住我啊！A2. 电流表的符号：刻度盘 指针 接线柱3. 电流表的结构：调零螺丝4. 认识电流表：(1). 电流表有 个接线柱。(2). 刻度盘上有 排刻度。 想一想(3). 三个接线柱是否都要接入电路？（只能一正一负接入）(4). 读数时应该读哪一排数字？三两零刻度线在左端有三个接线柱，有“ -” 的是负接线柱（黑色），其他两个是正接线柱（红色）。负正正有三大格， 每一大格内有 10小格还要知道：在读数之前还要确定的一个问题：两种接法（ 5 ）接“ -” 与“ 0.6”接“ -” 与“ 3” 量程： 0—0.6A 量程： 0—3A读下面一组数据读上面一组数据每个大格每个大格每个小格每个小格0.02 安0.2 安0.1 安 1 安读数示例 :1 、明确所选的量程： （ 0-3 A ）2 、确定每一大格和每一小格的刻度：（每大格每小格1A0.1A ）3 、确定数，待...
