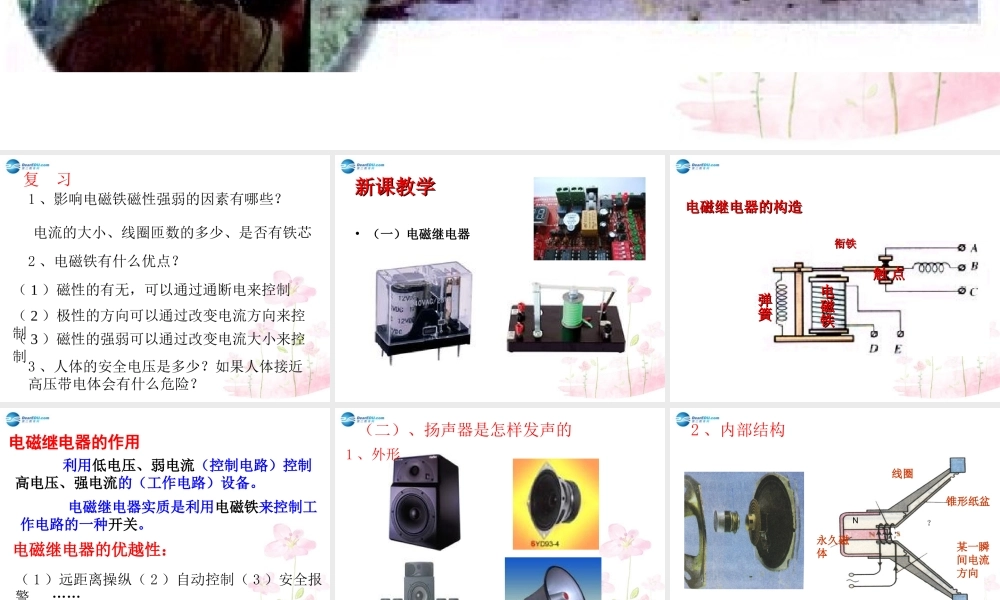

电磁铁 电磁继电器复 习2 、电磁铁有什么优点？1 、影响电磁铁磁性强弱的因素有哪些？3 、人体的安全电压是多少？如果人体接近高压带电体会有什么危险？（ 1 ）磁性的有无，可以通过通断电来控制（ 2 ）极性的方向可以通过改变电流方向来控制电流的大小、线圈匝数的多少、是否有铁芯（ 3 ）磁性的强弱可以通过改变电流大小来控制• （一）电磁继电器新课教学新课教学电磁铁电磁铁弹簧弹簧点点触触电磁继电器的构造电磁继电器的构造衔铁衔铁 利用低电压、弱电流（控制电路）控制高电压、强电流的（工作电路）设备。电磁继电器的作用电磁继电器的优越性： 电磁继电器实质是利用电磁铁来控制工作电路的一种开关。（ 1 ）远距离操纵（ 2 ）自动控制（ 3 ）安全报警 ……（二）、扬声器是怎样发声的1 、外形2 、内部结构某一瞬间电流方向线圈永久磁体？N锥形纸盆扬声器主要由哪些部分组成？3 、工作过程实质：扬声器是利用永磁体和线圈把电信号转换成声信号的一种装置。 当线圈中通过图中所示的电流时，线圈受到磁铁的吸引向左运动；当线圈中通过相反方向的电流时，线圈受到磁铁的排斥向右运动。由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发了声音。说一说电磁继电器的工作过程。课堂小结 一、电磁继电器的构造 二、电磁继电器的电路 1 、控制电路 ：低压电源 开关 电磁铁 2 、工作电路 ： 高压电源 触点 用电器 三、电磁继电器的作用 利用低电压、弱电流（控制电路）控制高电压、强电流 （工作电路）的装置。 电磁继电器的实质是利用电磁铁来控制工作电路的一种开关。四、利用电磁继电器可以实现 （ 1 ）远距离操纵 （ 2 ）自动控制 （ 3 ）安全报警 ……一、想一想，填一填 1 ．利用电磁继电器可以用________ 、 ________ 的电路，来间接地控制________ 、 ________ 的工作电路。 2 ．电磁继电器主要由 _______ 、 _____ 、_______ 、 _______ 组成。 3 ．扬声器是把 ________ 转换成 ________的一种装置．它主要由固定的________ 、 _______ 和 _______ _ 构成。低电压 弱电流 高电压 强电流 电磁铁 衔铁 弹簧片 触点 电信号 声信号 永久磁体 线圈 锥形纸盒 二、练一练电磁铁 如图所示虚线框内部是电磁继电器 , 其中 A是 ,BB 是是 ,C,C是 是 ,D,D 是是 EE 是是 。 。它...
