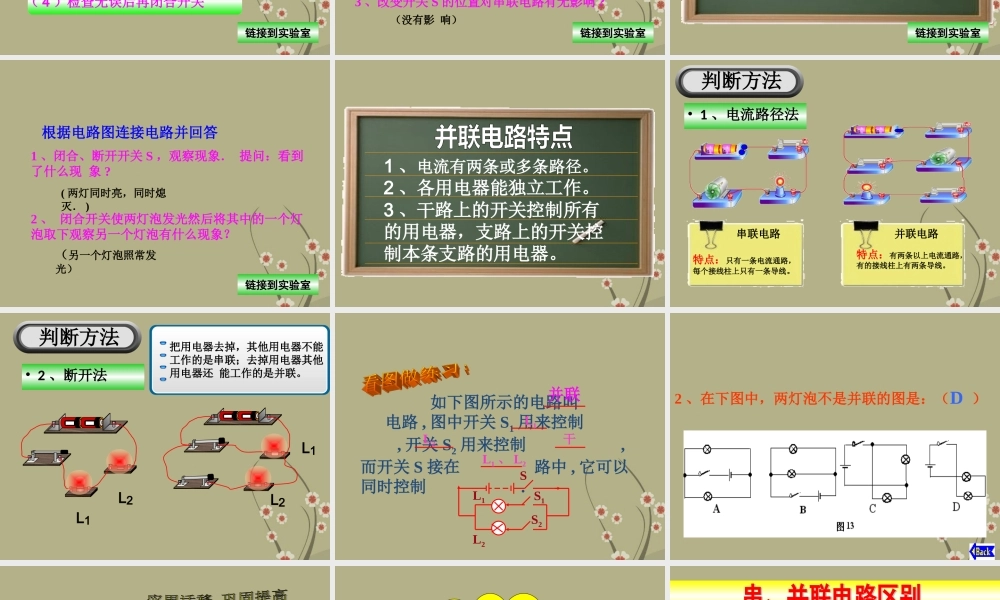

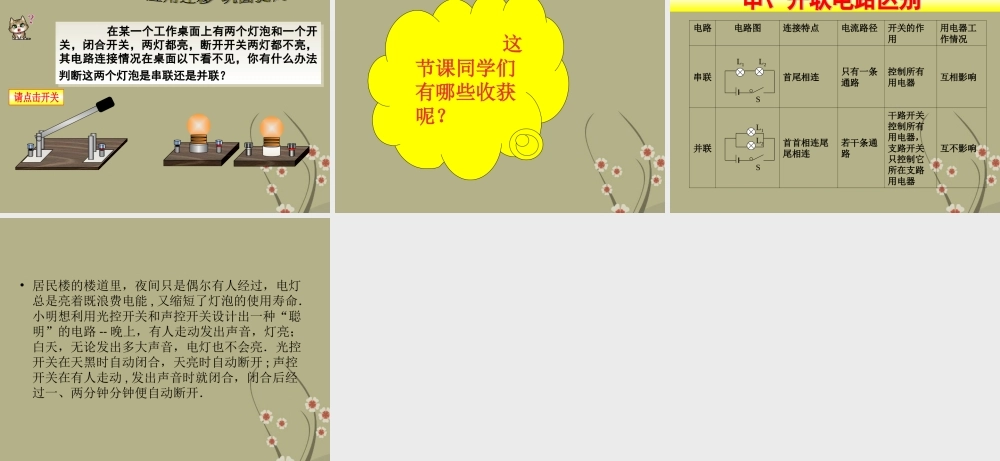

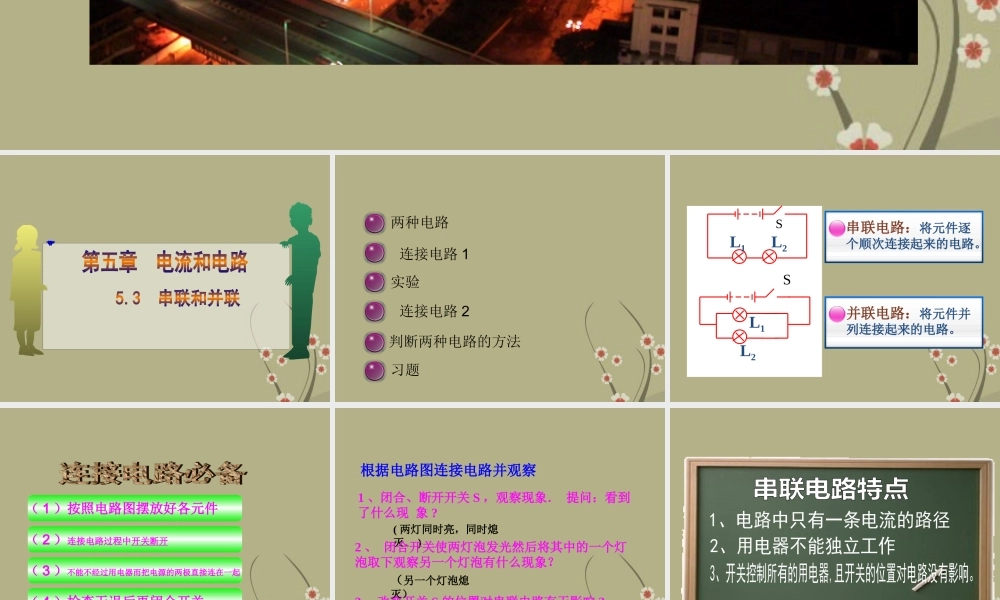

两种电路连接电路 1实验连接电路 2判断两种电路的方法习题SL2L1SL1L2串联电路：将元件逐个顺次连接起来的电路。 并联电路：将元件并列连接起来的电路。（ 1 ）按照电路图摆放好各元件链接到实验室（ 2 ）连接电路过程中开关断开（ 3 ）不能不经过用电器而把电源的两极直接连在一起（ 4 ）检查无误后再闭合开关 根据电路图连接电路并观察( 两灯同时亮，同时熄灭． )1 、闭合、断开开关 S ，观察现象． 提问：看到了什么现 象 ?2 、 闭合开关使两灯泡发光然后将其中的一个灯泡取下观察另一个灯泡有什么现象？3 、改变开关 S 的位置对串联电路有无影响 ?（另一个灯泡熄灭）（没有影 响）链接到实验室链接到实验室根据电路图连接电路并回答( 两灯同时亮，同时熄灭． )1 、闭合、断开开关 S ，观察现象． 提问：看到了什么现 象 ?2 、 闭合开关使两灯泡发光然后将其中的一个灯泡取下观察另一个灯泡有什么现象？（另一个灯泡照常发光）链接到实验室 1 、电流有两条或多条路径。2 、各用电器能独立工作。3 、干路上的开关控制所有的用电器，支路上的开关控制本条支路的用电器。并联电路判断方法• 1 、电流路径法串联电路特点：只有一条电流通路，每个接线柱上只有一条导线。特点：有两条以上电流通路，有的接线柱上有两条导线。把用电器去掉，其他用电器不能工作的是串联；去掉用电器其他用电器还 能工作的是并联。判断方法• 2 、断开法L1L2L1L2 如下图所示的电路叫 电路 , 图中开关 S1 用来控制 , 开关 S2 用来控制 ,而开关 S 接在 路中 , 它可以同时控制 .干并联L1L2L1 、 L2SS1S2L1L22 、在下图中，两灯泡不是并联的图是：（ ） D 在某一个工作桌面上有两个灯泡和一个开关，闭合开关，两灯都亮，断开开关两灯都不亮，其电路连接情况在桌面以下看不见，你有什么办法判断这两个灯泡是串联还是并联？ 在某一个工作桌面上有两个灯泡和一个开关，闭合开关，两灯都亮，断开开关两灯都不亮，其电路连接情况在桌面以下看不见，你有什么办法判断这两个灯泡是串联还是并联？ 这节课同学们有哪些收获呢？电路电路图连接特点电流路径开关的作用用电器工作情况串联首尾相连只有一条通路控制所有用电器互相影响并联首首相连尾尾相连若干条通路干路开关控制所有用电器，支路开关只控制它所在支路用电器互不影响L1L2SL1L2S• 居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着既浪费电能...
