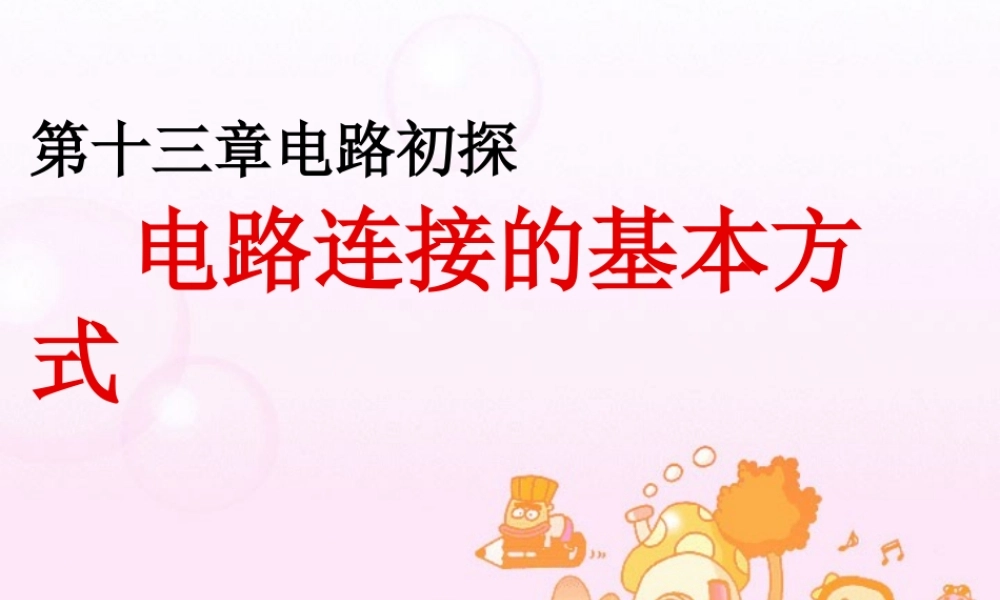

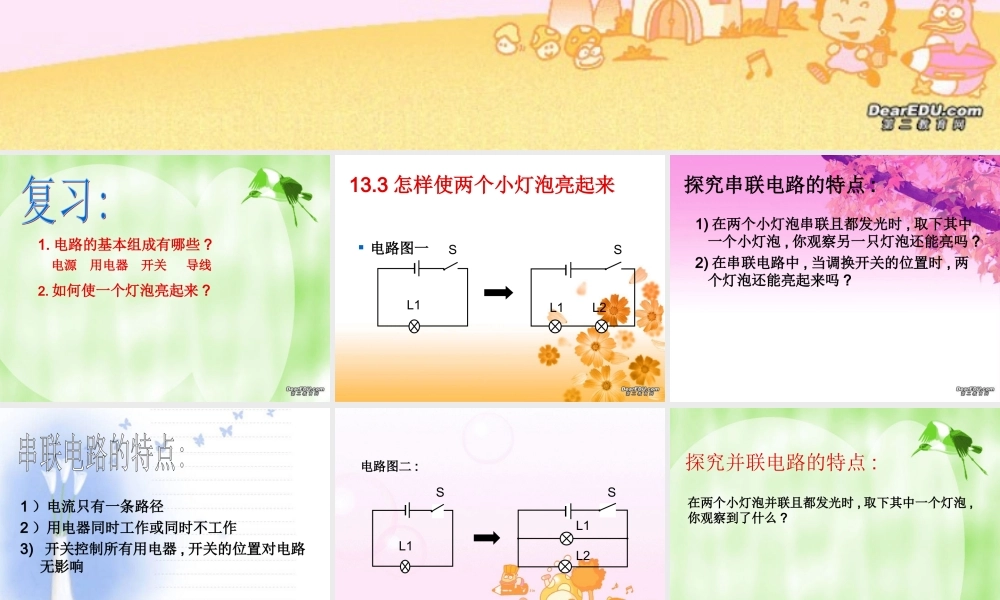

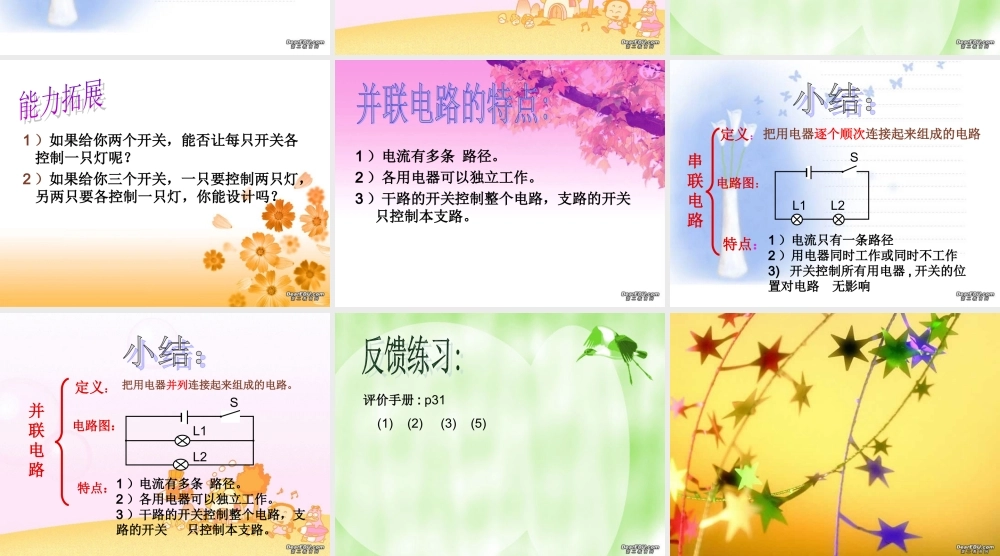

第十三章电路初探 电路连接的基本方式1. 电路的基本组成有哪些 ?2. 如何使一个灯泡亮起来 ?电源 用电器 开关 导线13.3 怎样使两个小灯泡亮起来 电路图一L1SL2L1S探究串联电路的特点 :1) 在两个小灯泡串联且都发光时 , 取下其中一个小灯泡 , 你观察另一只灯泡还能亮吗 ?2) 在串联电路中 , 当调换开关的位置时 , 两个灯泡还能亮起来吗 ?1 ）电流只有一条路径2 ）用电器同时工作或同时不工作3) 开关控制所有用电器 , 开关的位置对电路 无影响电路图二 :L1SSL1L2探究并联电路的特点 :在两个小灯泡并联且都发光时 , 取下其中一个灯泡 ,你观察到了什么 ?1 ）如果给你两个开关，能否让每只开关各控制一只灯呢？2 ）如果给你三个开关，一只要控制两只灯，另两只要各控制一只灯，你能设计吗？1 ）电流有多条 路径。2 ）各用电器可以独立工作。3 ）干路的开关控制整个电路，支路的开关 只控制本支路。串联电路把用电器逐个顺次连接起来组成的电路定义：特点：1 ）电流只有一条路径2 ）用电器同时工作或同时不工作3) 开关控制所有用电器 , 开关的位置对电路 无影响电路图：L2L1S并联电路定义： 把用电器并列连接起来组成的电路。1 ）电流有多条 路径。2 ）各用电器可以独立工作。3 ）干路的开关控制整个电路，支路的开关 只控制本支路。电路图：特点：SL1L2评价手册 : p31 (1) (2) (3) (5)
