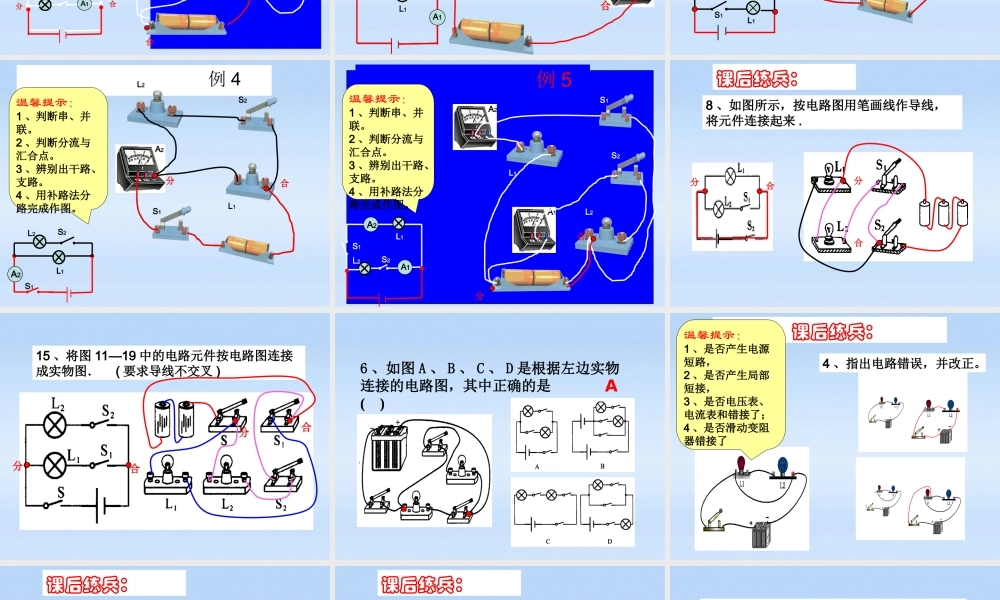

电路与电路图专题训练有关电路图的解题方法1 、分析电路图的连接方式，判断出哪些元件是串联，哪些是并联。2 、观察电流的走向，判断电流从电源正极流出后，从哪里分流又从哪里汇合。3 、辨别出干路、支路。4 、先在草稿上画出草图，然后整理出规范的电路图，要求电路图呈长方形、元件 分布均匀、元件不能分布在拐角上、导线横平竖直。电流法：根据电流的走向 电源正极 干路元件 支路元件 电源负极画出电路的方法。画图步骤推荐一： 1 、先画干路，干路上的元件都是串联的，所有元件可以用一条导线串联画出。 2 、再画支路，每条支路上的元件都是串联的，每一条支路上的元件可以用一条导线连接起来。画图步骤推荐二：先画从电源正极接出的干路，然后在分流的地方画出支路，最后再画出连接电源负极的干路。L2S2已知电路图连接实物图L1L3S1S1L1L2S2L3温馨提示：1 、判断串、并联。2 、判断分流与汇合点。3 、辨别出干路、支路。4 、用补路法分路完成作图。 分合分合 例 1 ：L1L2S1S2A1A2A1A2L1L2S2S1温馨提示：1 、判断串、并联。2 、判断分流与汇合点。3 、辨别出干路、支路。4 、用补路法分路完成作图。 分合分合 例 2 ：A2L1L2S1S2A2L1L2A1S1S2A1温馨提示：1 、判断串、并联。2 、判断分流与汇合点。3 、辨别出干路、支路。4 、用补路法分路完成作图。 分合分合 例 3A2A1L1L2L3S1S2L2A2A1S2S1L1L3温馨提示：1 、判断串、并联。2 、判断分流与汇合点。3 、辨别出干路、支路。4 、用补路法分路完成作图。 分合分合 已知实物图画电路图S1L1S2L2S1L1L2S2温馨提示：1 、判断串、并联。2 、判断分流与汇合点。3 、辨别出干路、支路。4 、用补路法分路完成作图。 分合 例 4A2L1S1S2L2A2S1L1L2S2温馨提示：1 、判断串、并联。2 、判断分流与汇合点。3 、辨别出干路、支路。4 、用补路法分路完成作图。 分合 例 5L2A1S2S1A2L1A2L1L2S2A1S1温馨提示：1 、判断串、并联。2 、判断分流与汇合点。3 、辨别出干路、支路。4 、用补路法分路完成作图。 分合课后练兵：8 、如图所示，按电路图用笔画线作导线，将元件连接起来 . 分合分合15 、将图 11—19 中的电路元件按电路图连接成实物图． ( 要求导线不交叉 )分合合分6 、如图 A 、 B 、 C 、 D 是根据左边实物 连接的电路图，其中正确的是 ( ) A4 、指出电路错误，并改正。 课后练兵：温馨提示：1 、是否产生电源短路，...
