九年级物理变阻器 苏教版 课件VIP免费

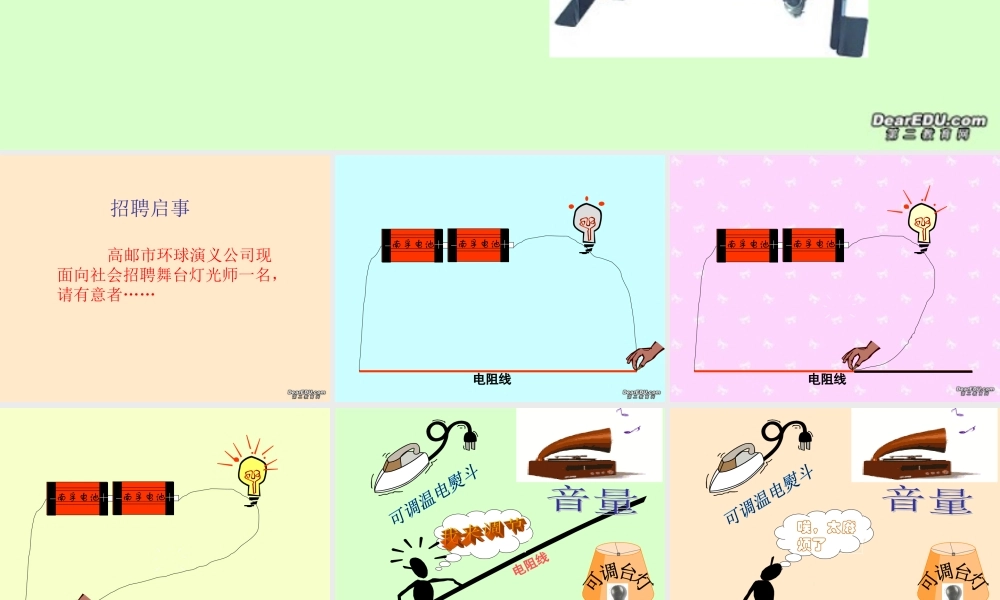

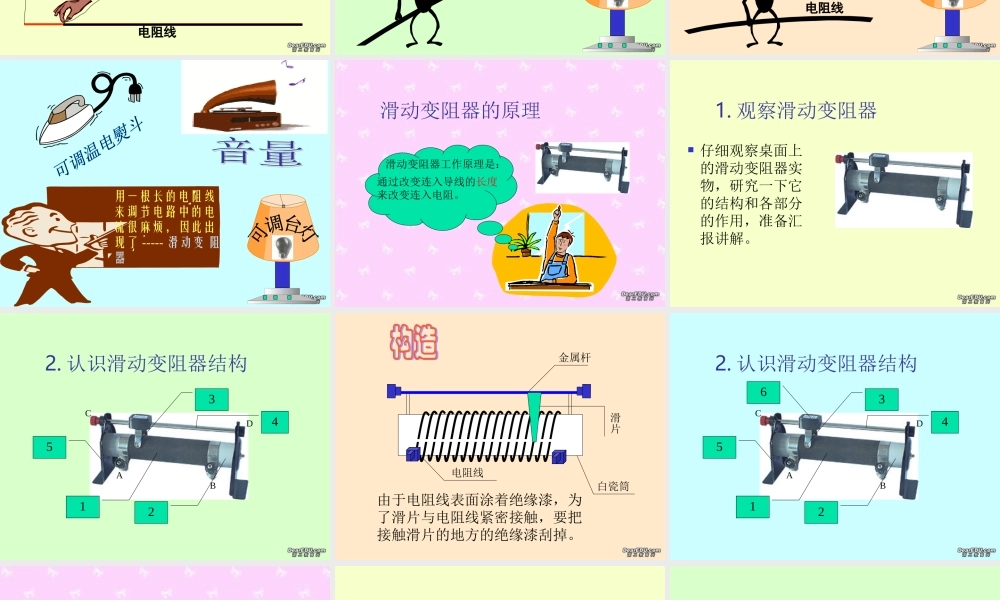

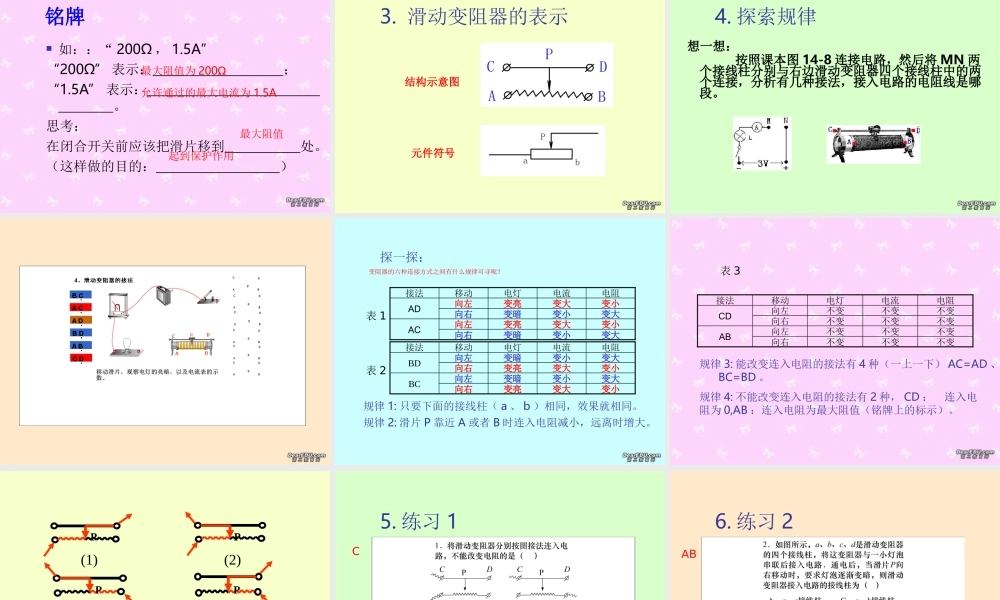

变阻器第一课时 滑动变阻器招聘启事 高邮市环球演义公司现面向社会招聘舞台灯光师一名，请有意者……南孚电池南孚电池电阻线南孚电池南孚电池电阻线南孚电池南孚电池电阻线电阻线电阻线唉，太麻烦了用一根长的电阻线来调节电路中的电流很麻烦，因此出现了 ----- 滑动变 阻器滑动变阻器的原理滑动变阻器工作原理是：通过改变连入导线的长度来改变连入电阻。1. 观察滑动变阻器 仔细观察桌面上的滑动变阻器实物，研究一下它的结构和各部分的作用，准备汇报讲解。2. 认识滑动变阻器结构CDAB53412由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，要把接触滑片的地方的绝缘漆刮掉。金属杆滑片电阻线白瓷筒2. 认识滑动变阻器结构CDAB534126铭牌 如：：“ 200Ω ， 1.5A”“200Ω” 表示： ；“1.5A” 表示： 。思考：在闭合开关前应该把滑片移到 处。（这样做的目的： ）最大阻值为 200Ω允许通过的最大电流为 1.5A最大阻值起到保护作用3. 滑动变阻器的表示结构示意图元件符号4. 探索规律想一想： 按照课本图 14-8 连接电路，然后将 MN 两个接线柱分别与右边滑动变阻器四个接线柱中的两个连接，分析有几种接法，接入电路的电阻线是哪段。 探一探：变阻器的六种连接方式之间有什么规律可寻呢？变大变小变暗向右变小变大变亮向左AC变大变小变暗向右变小变大变亮向左AD电阻电流电灯移动接法规律 1: 只要下面的接线柱（ a 、 b ）相同，效果就相同。变小变大变亮向右变大变小变暗向左BC变小变大变亮向右变大变小变暗向左BD电阻电流电灯移动接法规律 2: 滑片 P 靠近 A 或者 B 时连入电阻减小，远离时增大。表 1表 2不变不变不变向右不变不变不变向左AB不变不变不变向右不变不变不变向左CD电阻电流电灯移动接法规律 3: 能改变连入电阻的接法有 4 种（一上一下） AC=AD 、 BC=BD 。规律 4: 不能改变连入电阻的接法有 2 种， CD ： 连入电阻为 0,AB ：连入电阻为最大阻值（铭牌上的标示）。表 3PPPP(1)(6)(5)(4)(3)(2)5. 练习 1C6. 练习 2AB7. 练习 3变暗变亮不变小结1. 连接电路时，变阻器应 ____ 联在电路中，滑片应位于 __________ 位置。2. 为了改变连入电阻，滑动变阻器的接线柱应该 ______搭配连接。3. 只要下面的接线柱相同，它们的接法就是 _______ 的。4. 当滑片靠近下面的接线柱时，连入电阻会 _____ ；远离时 ______ 。5.____ 和 ____ 接法不能改变连入电阻，但是 _____ 接法连入电阻为 0 ； _____ 接法连入电阻为最大阻值。最大阻值一上一下等效变小变大CDABABCD串其它变阻器电阻箱电位器想一想：现在你的脑中还有什么疑问吗？
