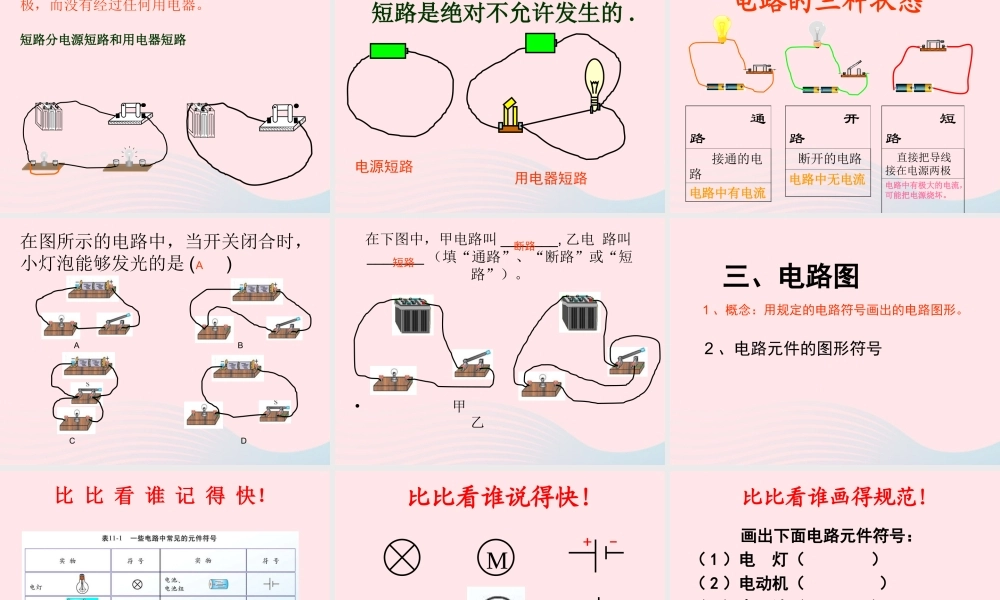

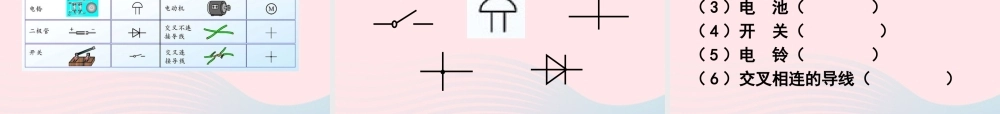

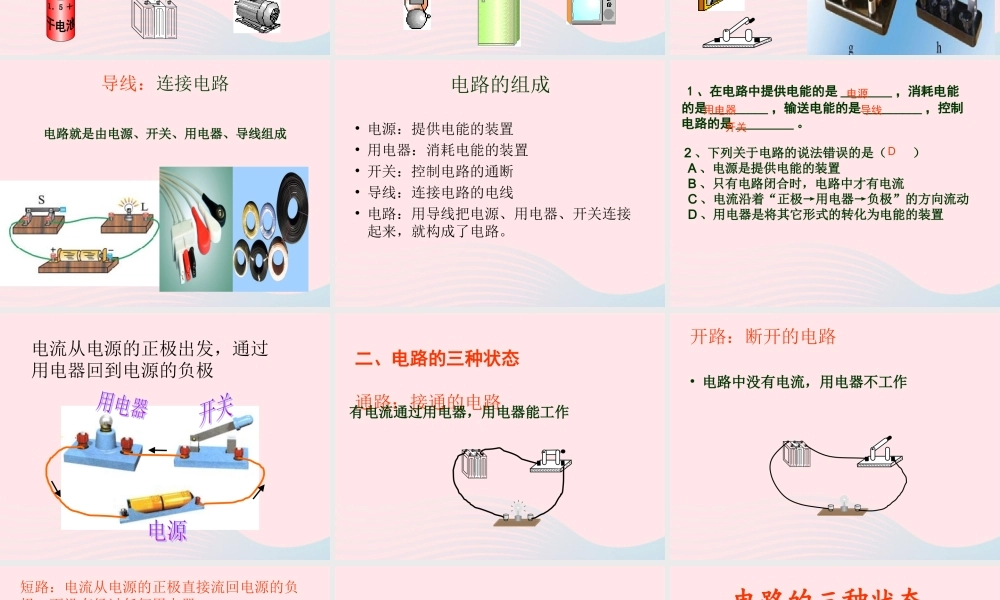

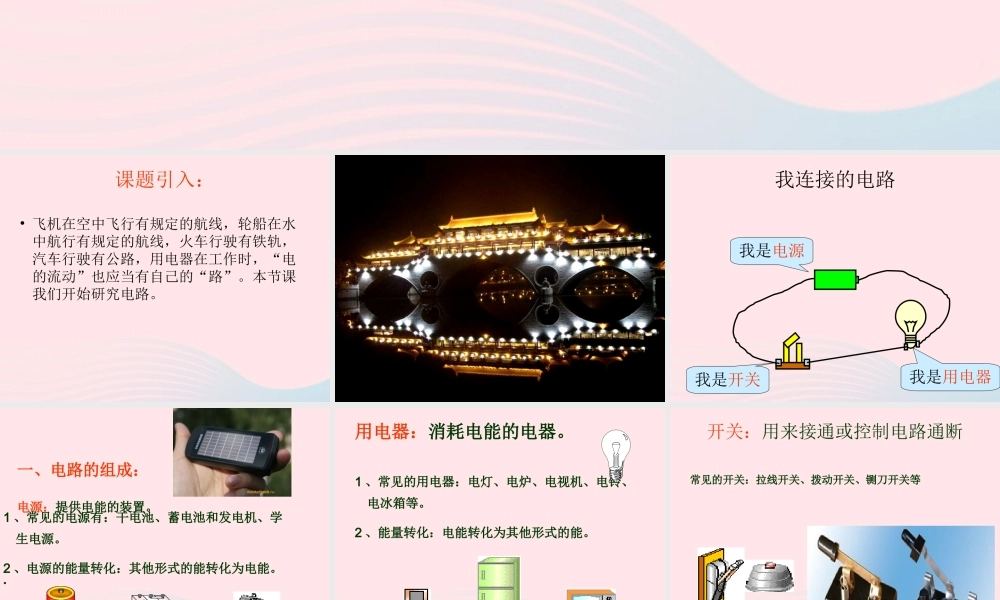

2 、电路课题引入：• 飞机在空中飞行有规定的航线，轮船在水中航行有规定的航线，火车行驶有铁轨，汽车行驶有公路，用电器在工作时，“电的流动”也应当有自己的“路”。本节课我们开始研究电路。3我连接的电路4我是电源我是开关我是用电器一、电路的组成：电源：提供电能的装置。1 、常见的电源有：干电池、蓄电池和发电机、学生电源。2 、电源的能量转化：其他形式的能转化为电能。•用电器：消耗电能的电器。1 、常见的用电器：电灯、电炉、电视机、电铃、电冰箱等。2 、能量转化：电能转化为其他形式的能。开关：用来接通或控制电路通断常见的开关：拉线开关、拨动开关、铡刀开关等导线：连接电路电路就是由电源、开关、用电器、导线组成电路的组成• 电源：提供电能的装置• 用电器：消耗电能的装置• 开关：控制电路的通断• 导线：连接电路的电线• 电路：用导线把电源、用电器、开关连接起来，就构成了电路。 1 、在电路中提供电能的是 ________ ，消耗电能的是 _________ ，输送电能的是 _________ ，控制电路的是 _________ 。2 、下列关于电路的说法错误的是（ ） A 、电源是提供电能的装置 B 、只有电路闭合时，电路中才有电流 C 、电流沿着“正极→用电器→负极”的方向流动 D 、用电器是将其它形式的转化为电能的装置电源用电器导线开关D电流从电源的正极出发，通过用电器回到电源的负极二、电路的三种状态通路：接通的电路有电流通过用电器，用电器能工作开路：断开的电路• 电路中没有电流，用电器不工作短路：电流从电源的正极直接流回电源的负极，而没有经过任何用电器。短路分电源短路和用电器短路短路是绝对不允许发生的 .电源短路用电器短路 通路 接通的电路电路中有电流 开路 断开的电路电路中无电流 短路 直接把导线接在电源两极电路中有极大的电流，可能把电源烧坏。 电路的三种状态在图所示的电路中，当开关闭合时，小灯泡能够发光的是 ( ) A B C D A在下图中，甲电路叫 _______, 乙电 路叫_______ （填“通路”、“断路”或“短路”）。• 甲 乙断路短路三、电路图1 、概念：用规定的电路符号画出的电路图形。2 、电路元件的图形符号比 比 看 谁 记 得 快！比比看谁说得快！ M﹣﹢比比看谁画得规范！ 画出下面电路元件符号：（ 1 ）电 灯（ ） （ 2 ）电动机（ ）（ 3 ）电 池（ ） （ 4 ）开 关（ ）（ 5 ）电 铃（ ） （ 6 ...
