九年级物理全册 145 测量电压(第2课时)课件(新版)沪科版 课件VIP免费

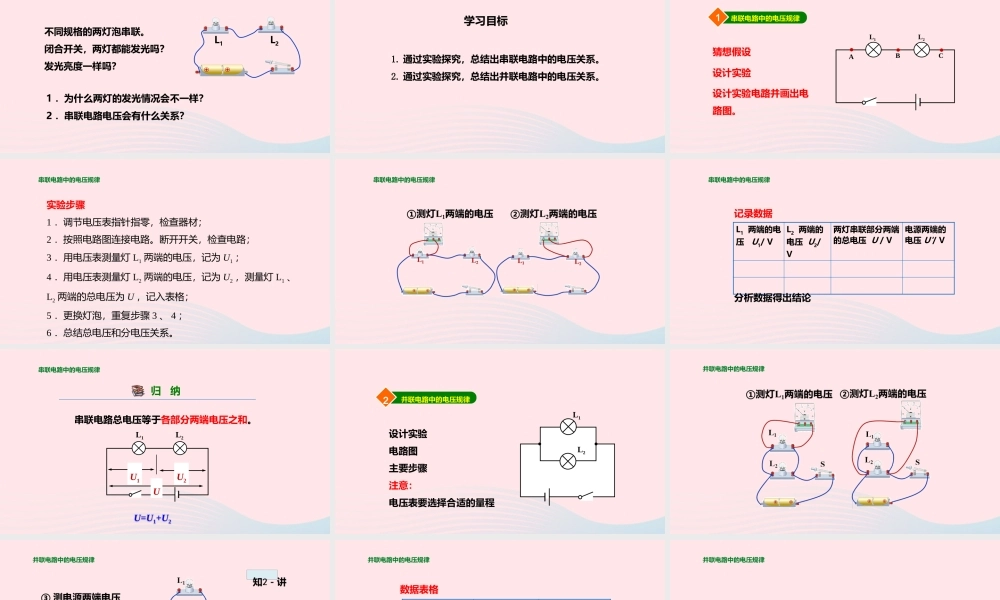

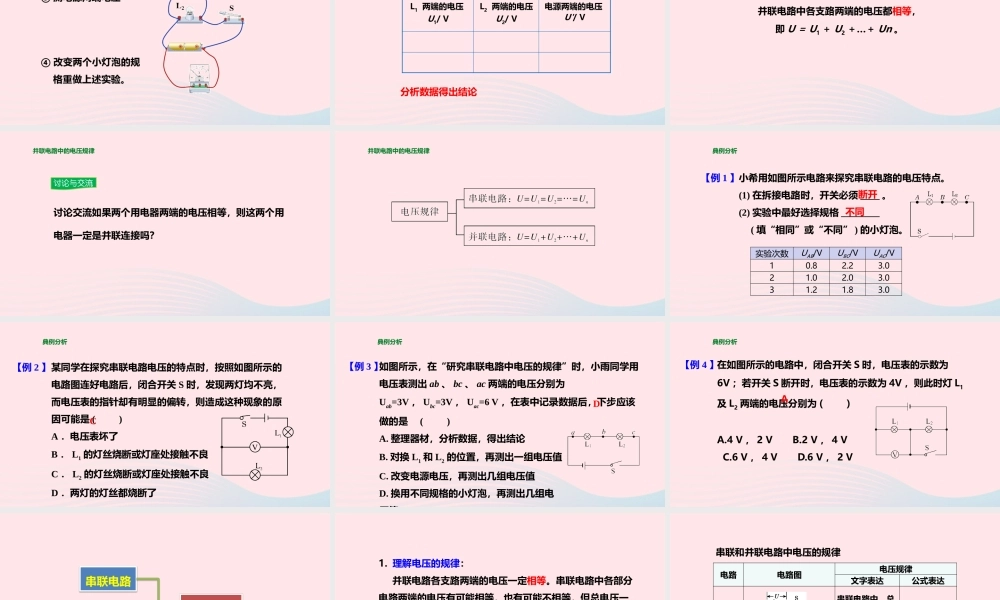

第 14 章 第 5 节测量电压 ( 第 2 课时 ) 2 ．串联电路电压会有什么关系？ 1 ．为什么两灯的发光情况会不一样？ 不同规格的两灯泡串联。闭合开关，两灯都能发光吗？发光亮度一样吗？ L1L2学习目标1. 通过实验探究，总结出串联电路中的电压关系。 2. 通过实验探究，总结出并联电路中的电压关系。 1串联电路中的电压规律L2ABCL1设计实验电路并画出电路图。 猜想假设设计实验串联电路中的电压规律实验步骤1 ．调节电压表指针指零，检查器材；2 ．按照电路图连接电路。断开开关，检查电路； 3 ．用电压表测量灯 L1 两端的电压，记为 U1 ；4 ．用电压表测量灯 L2 两端的电压，记为 U2 ，测量灯 L1 、L2 两端的总电压为 U ，记入表格；5 ．更换灯泡，重复步骤 3 、 4 ；6 ．总结总电压和分电压关系。串联电路中的电压规律串联电路中的电压规律L1 两端的电压 U1/ VL2 两端的电压 U2/ V两灯串联部分两端的总电压 U / V 电源两端的电压 U'/ V记录数据分析数据得出结论串联电路中的电压规律归 纳串联电路总电压等于各部分两端电压之和。L2L1U=U1+U2UU1U22并联电路中的电压规律L1L2设计实验电路图主要步骤注意：电压表要选择合适的量程并联电路中的电压规律并联电路中的电压规律并联电路中的电压规律L1 两端的电压 U1/ VL2 两端的电压 U2/ V电源两端的电压U'/ V数据表格分析数据得出结论并联电路中的电压规律并联电路中各支路两端的电压都相等，即 U ＝ U1 ＋ U2 ＋…＋ Un 。并联电路中的电压规律讨论与交流讨论交流如果两个用电器两端的电压相等，则这两个用电器一定是并联连接吗？并联电路中的电压规律典例分析小希用如图所示电路来探究串联电路的电压特点。(1) 在拆接电路时，开关必须 ____ 。(2) 实验中最好选择规格 ________ ( 填“相同”或“不同” ) 的小灯泡。【例 1 】 实验次数UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0断开不同典例分析【例 2 】 某同学在探究串联电路电压的特点时，按照如图所示的电路图连好电路后，闭合开关 S 时，发现两灯均不亮，而电压表的指针却有明显的偏转，则造成这种现象的原因可能是 ( )A ．电压表坏了B ． L1 的灯丝烧断或灯座处接触不良C ． L2 的灯丝烧断或灯座处接触不良D ．两灯的灯丝都烧断了C典例分析【例 3 】 如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出 ab 、 bc...
