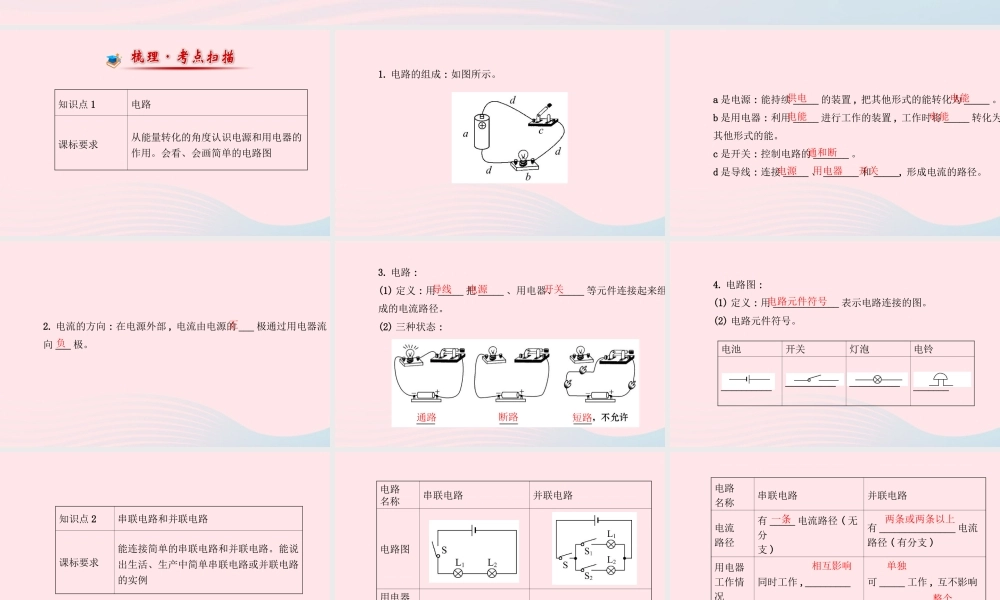

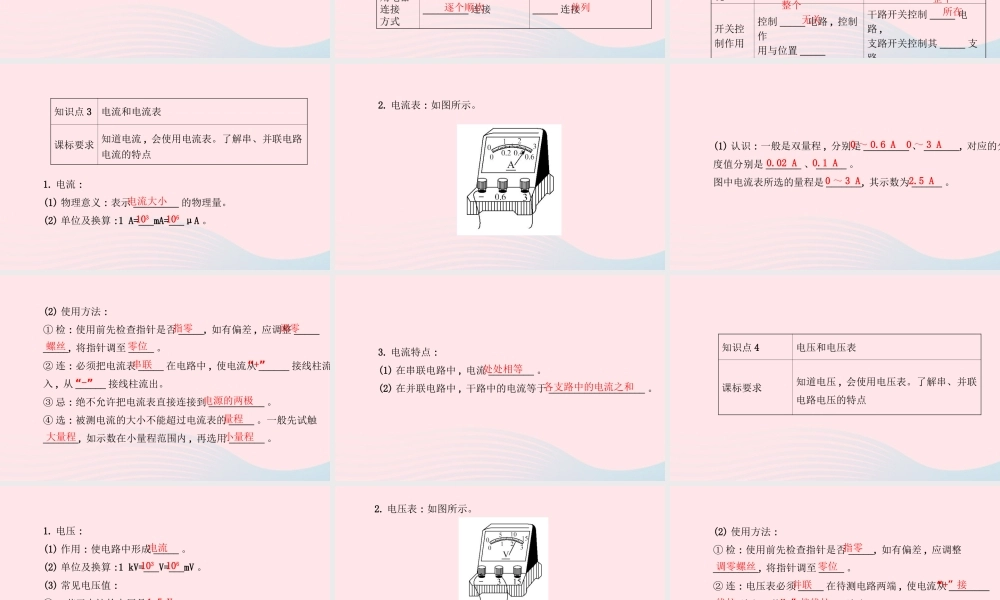

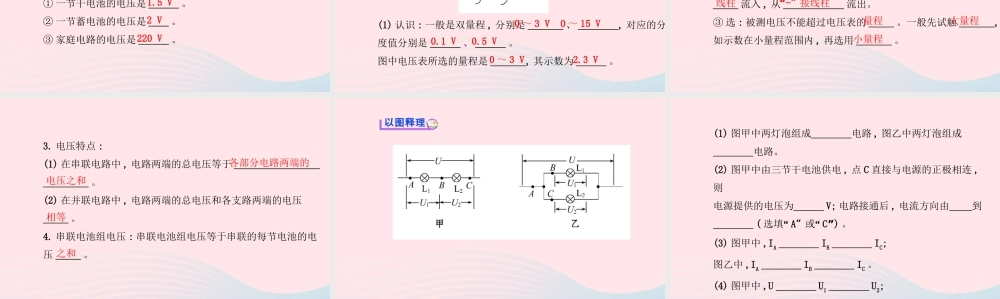

第十三章 电 路 初 探 知识点 1电路课标要求从能量转化的角度认识电源和用电器的作用。会看、会画简单的电路图1. 电路的组成 : 如图所示。a 是电源 : 能持续 _____ 的装置 , 把其他形式的能转化为 _____ 。b 是用电器 : 利用 _____ 进行工作的装置 , 工作时将 _____ 转化为其他形式的能。c 是开关 : 控制电路的 _______ 。d 是导线 : 连接 _____ 、 _______ 和 _____, 形成电流的路径。供电电能电能电能通和断电源用电器开关2. 电流的方向 : 在电源外部 , 电流由电源的 ___ 极通过用电器流向 ___ 极。正负3. 电路 :(1) 定义 : 用 _____ 把 _____ 、用电器、 _____ 等元件连接起来组成的电流路径。(2) 三种状态 :导线电源开关通路断路短路4. 电路图 :(1) 定义 : 用 _____________ 表示电路连接的图。(2) 电路元件符号。电路元件符号电池开关灯泡电铃_____________________________________知识点 2串联电路和并联电路课标要求能连接简单的串联电路和并联电路。能说出生活、生产中简单串联电路或并联电路的实例电路名称串联电路并联电路电路图用电器连接方式_________ 连接_____ 连接逐个顺次并列电路名称串联电路并联电路电流路径有 _____ 电流路径 ( 无分支 )有 _______________ 电流路径 ( 有分支 )用电器工作情况同时工作 ,_________可 _____ 工作 , 互不影响开关控制作用控制 _____ 电路 , 控制作用与位置 _____干路开关控制 _____ 电路 ,支路开关控制其 _____ 支路一条两条或两条以上相互影响单独整个无关整个所在1. 电流 :(1) 物理意义 : 表示 _________ 的物理量。(2) 单位及换算 :1 A=___mA=___μA 。 知识点 3电流和电流表课标要求 知道电流 , 会使用电流表。了解串、并联电路电流的特点电流大小1031062. 电流表 : 如图所示。(1) 认识 : 一般是双量程 , 分别是 _________ 、 _______, 对应的分度值分别是 _______ 、 ______ 。图中电流表所选的量程是 _______, 其示数为 ______ 。0 ～ 0.6 A0 ～ 3 A0.02 A0.1 A0 ～ 3 A2.5 A(2) 使用方法 :① 检 : 使用前先检查指针是否 _____, 如有偏差 , 应调整 __________, 将指针调至 _____ 。② 连 : 必须把电流表 _____ 在电路中 , 使电流从 ______ 接线柱流入 , 从 ______ 接线柱流出。③ 忌 : 绝不允许把电...
