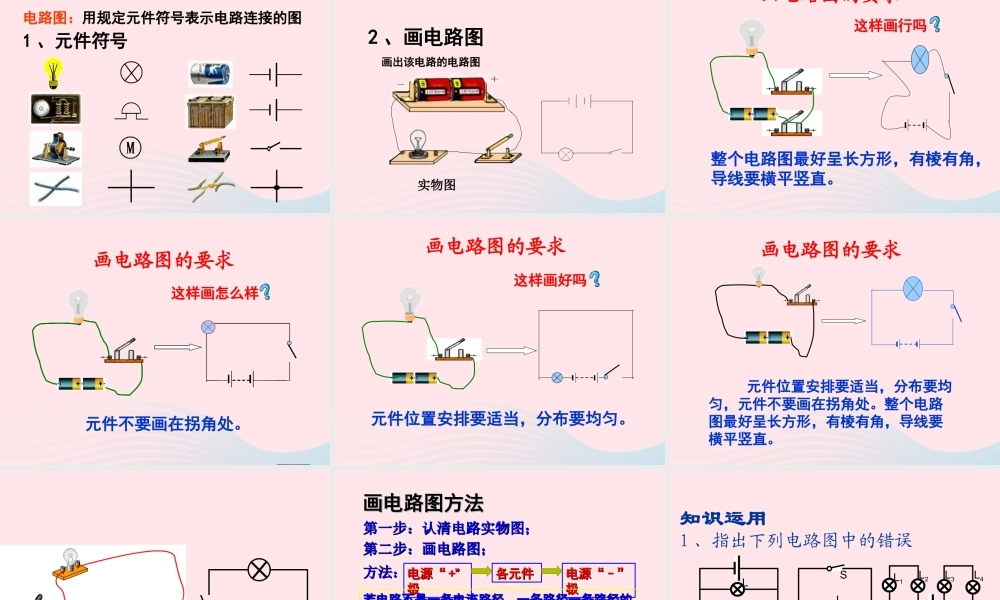

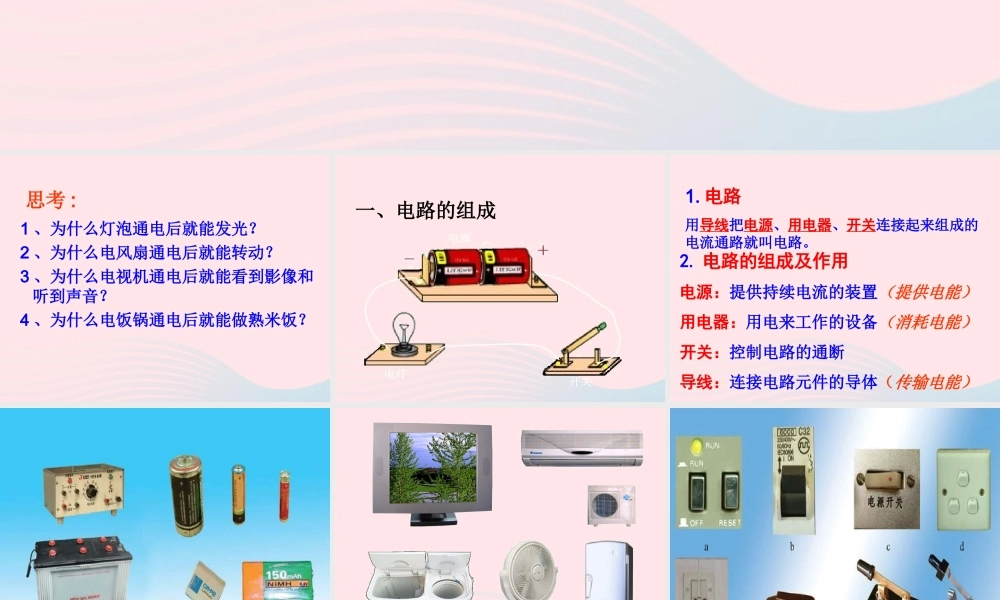

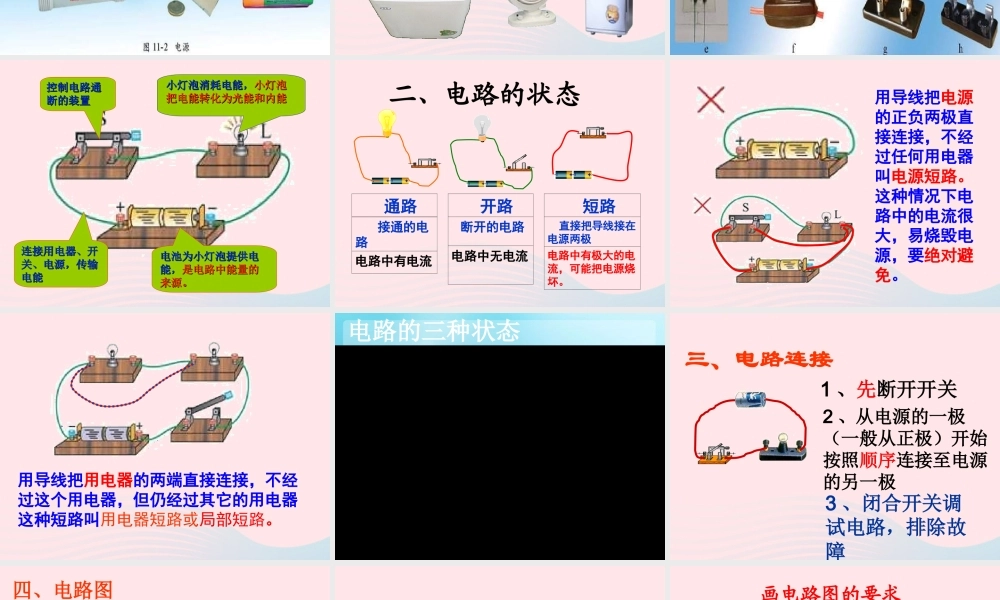

电 路1 、为什么灯泡通电后就能发光？2 、为什么电风扇通电后就能转动？ 3 、为什么电视机通电后就能看到影像和听到声音？4 、为什么电饭锅通电后就能做熟米饭？思考 :一、电路的组成电源电灯开关电源电源电灯电灯开关开关2. 电路的组成及作用电源：提供持续电流的装置（提供电能）用电器：用电来工作的设备（消耗电能）开关：控制电路的通断导线：连接电路元件的导体（传输电能）1. 电路用导线把电源、用电器、开关连接起来组成的电流通路就叫电路。干电池干电池铅酸蓄铅酸蓄电池电池电池为小灯泡提供电电池为小灯泡提供电能，能，是电路中能量的是电路中能量的来源。来源。小灯泡消耗电能，小灯泡消耗电能，小灯泡小灯泡把电能转化为光能和内能把电能转化为光能和内能控制电路通控制电路通断的装置断的装置连接用电器、开连接用电器、开关、电源，传输关、电源，传输电能电能 通路 接通的电路电路中有电流 开路 断开的电路电路中无电流 短路 直接把导线接在电源两极电路中有极大的电流，可能把电源烧坏。二、电路的状态用导线把电源的正负两极直接连接，不经过任何用电器叫电源短路。这种情况下电路中的电流很大，易烧毁电源，要绝对避免。用导线把用电器的两端直接连接，不经过这个用电器，但仍经过其它的用电器这种短路叫用电器短路或局部短路。电路的三种状态三、电路连接1 、先断开开关2 、从电源的一极（一般从正极）开始按照顺序连接至电源的另一极3 、闭合开关调试电路，排除故障四、电路图 电路图：用规定元件符号表示电路连接的图1 、元件符号画出该电路的电路图实物图2 、画电路图整个电路图最好呈长方形，有棱有角，导线要横平竖直。这样画行吗画电路图的要求元件不要画在拐角处。这样画怎么样画电路图的要求元件位置安排要适当，分布要均匀。这样画好吗画电路图的要求 元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。画电路图的要求电路图的画法 画电路图原则符号件，角无件，导线直，图案方。画电路图方法画电路图方法第一步：认清电路实物图；第一步：认清电路实物图；第二步：画电路图；第二步：画电路图；方法：方法：电源电源““ ++””极极各元件各元件电源电源““–”–” 极极若电路不是一条电流路径，一条路径一条路径的若电路不是一条电流路径，一条路径一条路径的画，先画元件多的路径，再画元件少的路径。画，先画元件多的路径，...
