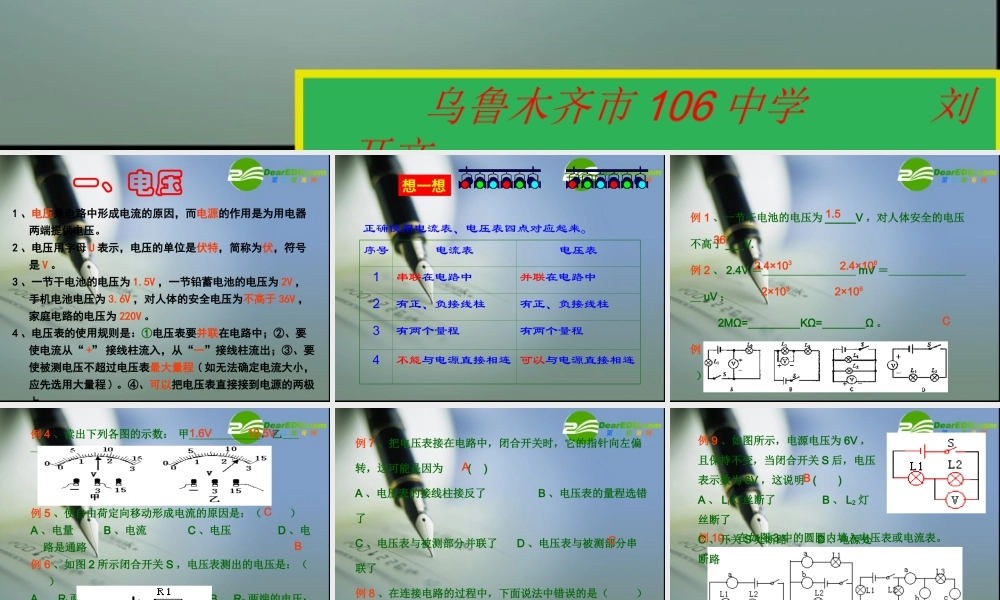

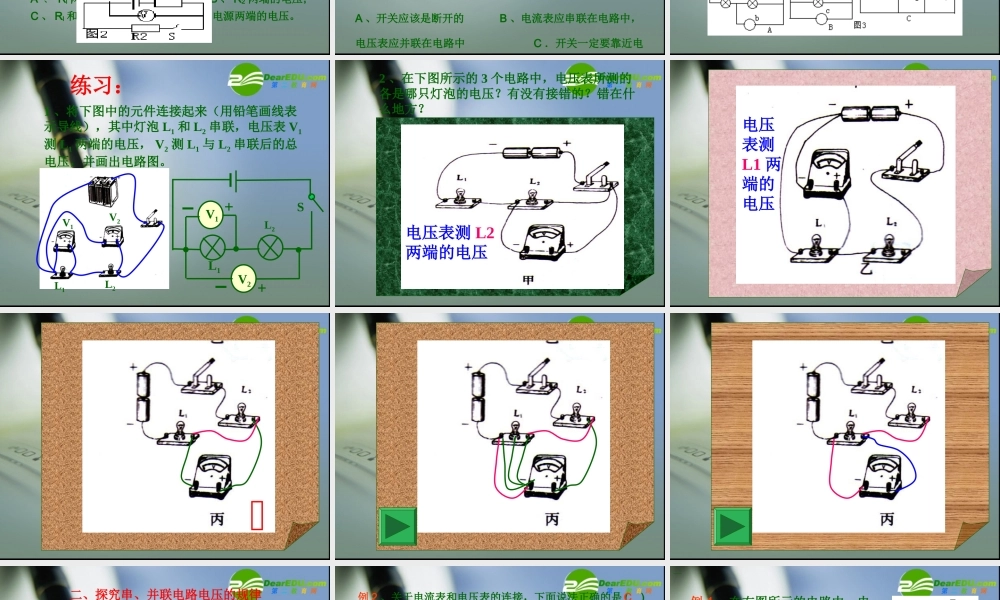

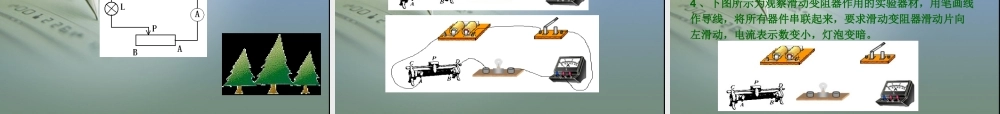

电压 电压 电阻电阻 复习课件复习课件 乌鲁木齐市 106 中学 刘开文1 、电压是电路中形成电流的原因,而电源的作用是为用电器两端提供电压。2 、电压用字母 U 表示,电压的单位是伏特,简称为伏,符号是 V 。3 、一节干电池的电压为 1.5V ,一节铅蓄电池的电压为 2V ,手机电池电压为 3.6V ,对人体的安全电压为不高于 36V ,家庭电路的电压为 220V 。4 、电压表的使用规则是:①电压表要并联在电路中;②、要使电流从“ +” 接线柱流入,从“一”接线柱流出;③、要使被测电压不超过电压表最大量程 ( 如无法确定电流大小,应先选用大量程 ) 。④、可以把电压表直接接到电源的两极上。一、电压正确使用电流表、电压表四点对应起来。序号电流表电压表1串联在电路中并联在电路中2有正、负接线柱有正、负接线柱3有两个量程有两个量程4不能与电源直接相连 可以与电源直接相连想一想例 1 、一节干电池的电压为 _____V ,对人体安全的电压不高于 ___V.例 2 、 2.4V = mV = uV ; 2MΩ= KΩ= Ω 。例 3 、直接测灯泡 L2 的电压,下列电路中正确的是( )1.5362.4×1032.4×106 2×103 2×106C例 5 、使自由荷定向移动形成电流的原因是:( )A 、电量 B 、电流 C 、电压 D 、电路是通路例 6 、如图 2 所示闭合开关 S ,电压表测出的电压是:( )A 、 Rl 两端的电压 B 、 R2 两端的电压;C 、 Rl 和 R2 两端的总电压 D 、电源两端的电压。例 4 、读出下列各图的示数: 甲 ,乙 。 1.6V12.5VCB例 7 、把电压表接在电路中,闭合开关时,它的指针向左偏转,这可能是因为 ( ) A 、电压表的接线柱接反了 B 、电压表的量程选错了C 、电压表与被测部分并联了 D 、电压表与被测部分串联了例 8 、在连接电路的过程中,下面说法中错误的是( )A 、开关应该是断开的 B 、电流表应串联在电路中,电压表应并联在电路中 C .开关一定要靠近电源的正极D .连接变阻器时,应把滑动片放在阻值最大的位置。A C例 10 、在如图 3 中的圆圈内填入电压表或电流表。例 9 、如图所示,电源电压为 6V ,且保持不变,当闭合开关 S 后,电压表示数为 6V ,这说明 ( )A 、 Ll 灯丝断了 B 、 L2 灯丝断了C 、开关 S 处断路 D 、电源处断路B练习:1 、将下图中的元件连接起来(用铅笔画线表示导线),其中灯泡 L1 和 L2 串联,电...
