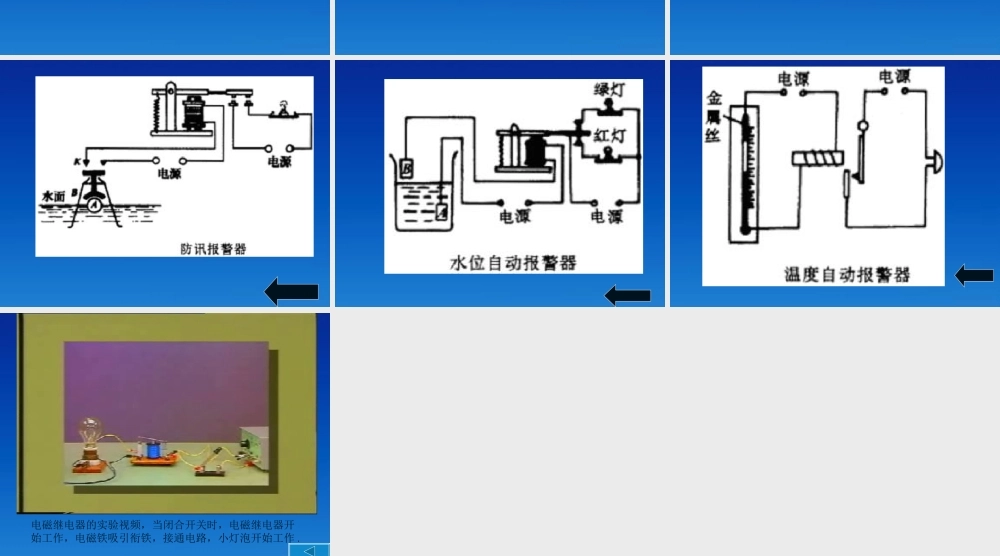

第八章 电和磁（一）第八章 电和磁（一）第二节 电磁继电器第二节 电磁继电器一、电磁继电器的构造一、电磁继电器的构造 电磁继电器的结构和工作电路 AA ：：电磁铁电磁铁 BB ：：衔铁衔铁 CC ：：弹簧弹簧 DD ：：动触点动触点 EE ：：静触点静触点闭合开关 K ，电磁继电器开始工作，衔铁被电磁铁吸引，接通高压工作电路，电动机开始工作，灯泡 L 熄灭 . 当打开开关 K 时，电磁继电器停止工作灯泡 L发光 .二、电磁继电器的工作原理二、电磁继电器的工作原理 电磁铁通电时，把衔铁吸下来使电磁铁通电时，把衔铁吸下来使 DD 和和 EE 接接触，工作电路闭合．电磁铁断电时失去磁触，工作电路闭合．电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路．性，弹簧把衔铁拉起来，切断工作电路． 结论：电磁继电器就是利用电磁铁控制工结论：电磁继电器就是利用电磁铁控制工作电路通断的作电路通断的开关开关． ． 实验实验：： 分组联接电磁继电器的控制电路和用小灯分组联接电磁继电器的控制电路和用小灯泡组成的工作电路．使继电器通电时，小泡组成的工作电路．使继电器通电时，小灯泡亮，断电时小灯泡灭．灯泡亮，断电时小灯泡灭． 通过接线和操作，掌握继电器的主要构造通过接线和操作，掌握继电器的主要构造和工作原理．和工作原理． 实验视频（请点击）实验视频（请点击）三、电磁继电器的应用三、电磁继电器的应用 11 、、防讯报警器防讯报警器 22 、、水位自动报警器水位自动报警器 33 、、温度自动报警器温度自动报警器 想一想想一想 用低电压控制高电压；用低电压控制高电压； 远距离控制；远距离控制； 自动控制．自动控制．用电磁继电器控制电路有什么好处？电磁继电器的实验视频，当闭合开关时，电磁继电器开始工作，电磁铁吸引衔铁，接通电路，小灯泡开始工作 .
