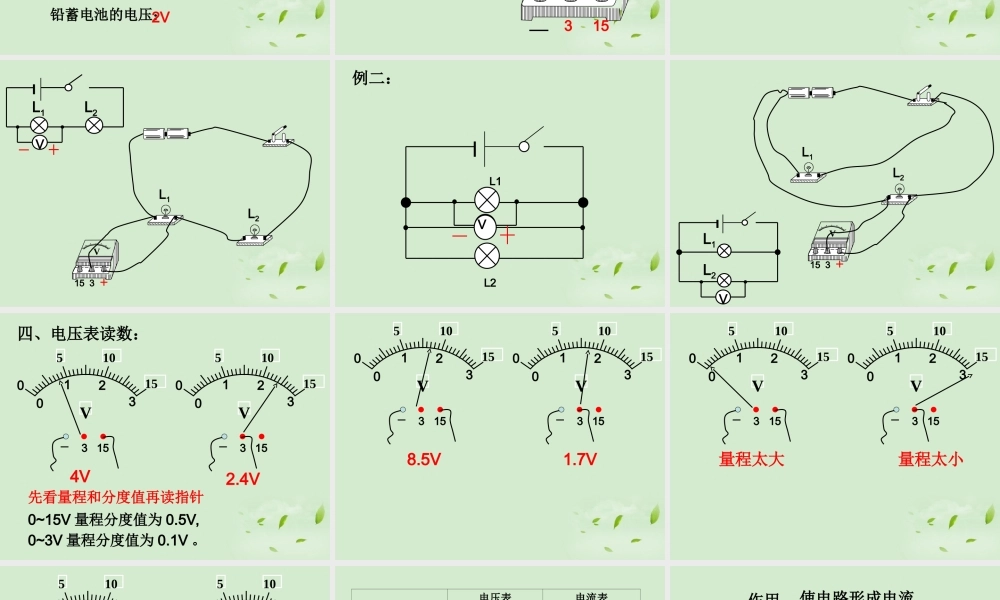

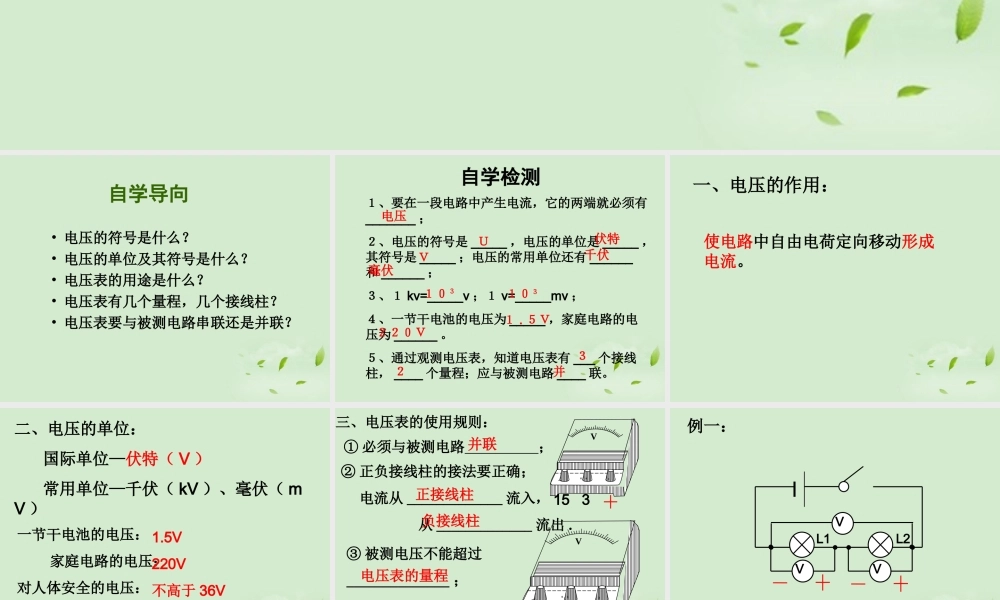

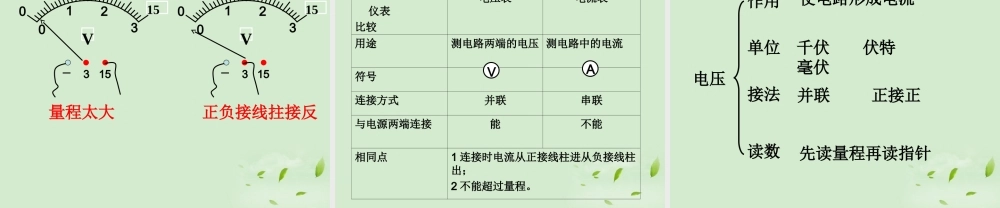

第六章 电压 电阻一 电压 自学导向• 电压的符号是什么？• 电压的单位及其符号是什么？• 电压表的用途是什么？• 电压表有几个量程，几个接线柱？• 电压表要与被测电路串联还是并联？ 自学检测１、要在一段电路中产生电流，它的两端就必须有_______ ；２、电压的符号是 _____ ，电压的单位是 _____ ，其符号是 _____ ；电压的常用单位还有 ______和 ______ ；３、１ kv=_____v ；１ v=_____mv ；４、一节干电池的电压为 _____ ，家庭电路的电压为 ______ 。５、通过观测电压表，知道电压表有 ___ 个接线柱， ____ 个量程；应与被测电路 ____ 联。电压Ｕ伏特Ｖ千伏毫伏１０３１０３１ . ５Ｖ２２０Ｖ３２并 一、电压的作用：使电路中自由电荷定向移动形成电流。 二、电压的单位： 国际单位—伏特（ V ） 常用单位—千伏（ kV ）、毫伏（ mV ）一节干电池的电压： 家庭电路的电压：对人体安全的电压： 铅蓄电池的电压：1.5V220V不高于 36V2V 三、电压表的使用规则：① 必须与被测电路 ；③ 被测电压不能超过______________ ；② 正负接线柱的接法要正确； 电流从 _____________ 流入， 从 _____________ 流出 .并联正接线柱负接线柱电压表的量程V－0 ． 63 3 15V－0 ． 63 15 3 VVVL1L2例一： V－0 ． 6315 3L1L2VL1L2 VVL1L2例二： V－0 ． 6315 3L1L2VL1L2 四、电压表读数：51015V 3 152310051015V 3 15231004V2.4V先看量程和分度值再读指针0~15V 量程分度值为 0.5V,0~3V 量程分度值为 0.1V 。 51015V 3 152310051015V 3 15231008.5V1.7V 51015V 3 152310051015V 3 1523100量程太大量程太小 51015V 3 152310051015V 3 1523100量程太大正负接线拄接反 仪表比较电压表电流表用途测电路两端的电压 测电路中的电流符号连接方式并联串联与电源两端连接能不能相同点1 连接时电流从正接线柱进从负接线柱出；2 不能超过量程。AV 电压作用单位接法读数使电路形成电流千伏 伏特 毫伏并联 正接正先读量程再读指针
