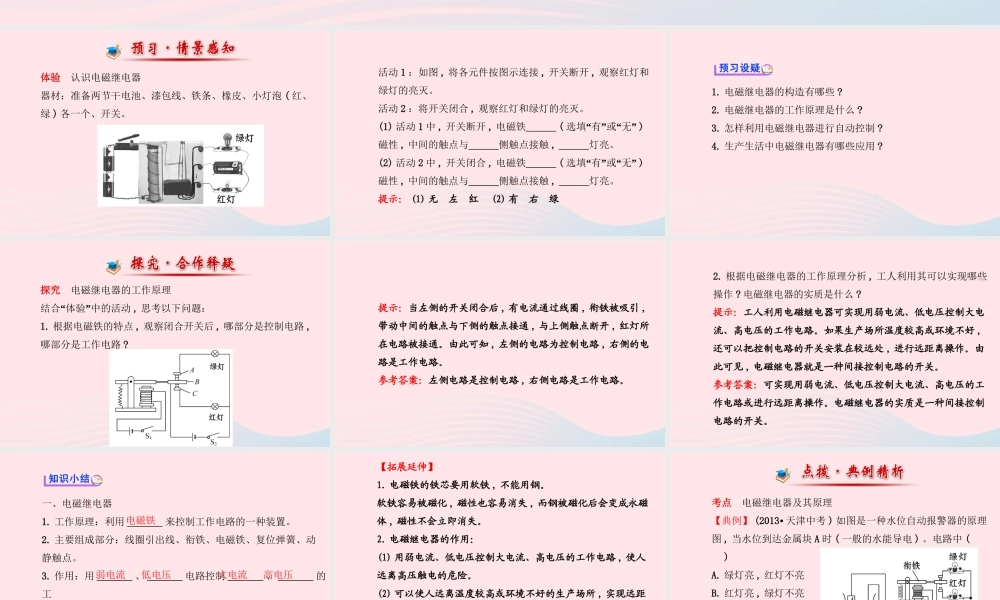

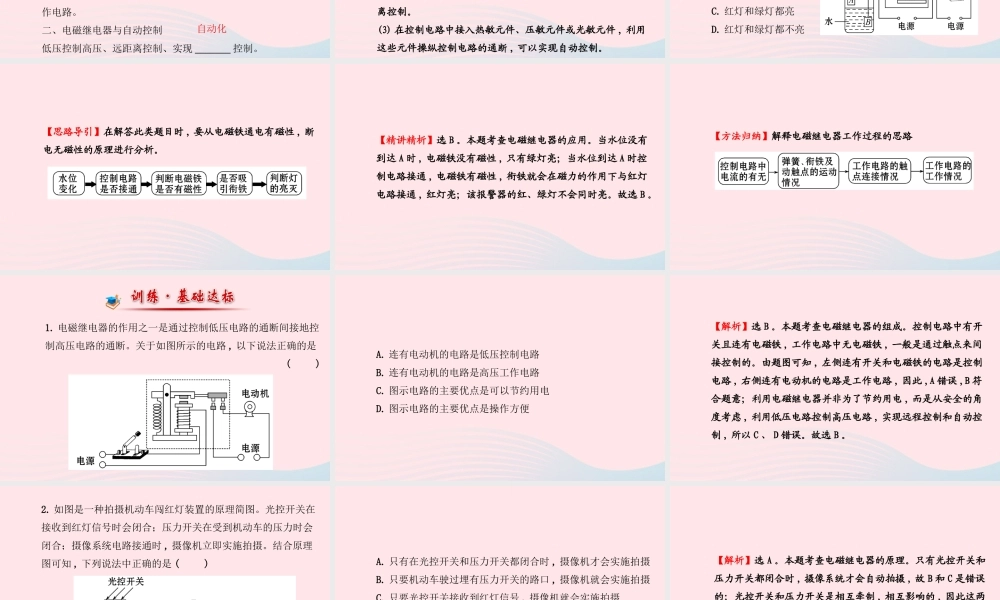

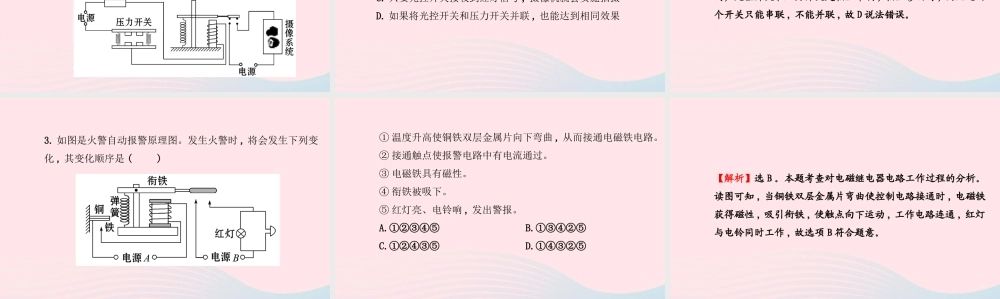

16.4 电磁继电器与自动控制体验 认识电磁继电器器材：准备两节干电池、漆包线、铁条、橡皮、小灯泡 ( 红、绿 ) 各一个、开关。 活动 1 ：如图 , 将各元件按图示连接 , 开关断开 , 观察红灯和绿灯的亮灭。活动 2 ：将开关闭合 , 观察红灯和绿灯的亮灭。(1) 活动 1 中 , 开关断开 , 电磁铁 ( 选填“有”或“无” )磁性 , 中间的触点与 侧触点接触 , 灯亮。(2) 活动 2 中 , 开关闭合 , 电磁铁 ( 选填“有”或“无” )磁性 , 中间的触点与 侧触点接触 , 灯亮。提示： (1) 无 左 红 (2) 有 右 绿1. 电磁继电器的构造有哪些 ?2. 电磁继电器的工作原理是什么 ?3. 怎样利用电磁继电器进行自动控制 ?4. 生产生活中电磁继电器有哪些应用 ?探究 电磁继电器的工作原理结合“体验”中的活动 , 思考以下问题：1. 根据电磁铁的特点 , 观察闭合开关后 , 哪部分是控制电路 ,哪部分是工作电路 ?提示：当左侧的开关闭合后 , 有电流通过线圈 , 衔铁被吸引 ,带动中间的触点与下侧的触点接通 , 与上侧触点断开 , 红灯所在电路被接通。由此可知 , 左侧的电路为控制电路 , 右侧的电路是工作电路。参考答案：左侧电路是控制电路 , 右侧电路是工作电路。 2. 根据电磁继电器的工作原理分析 , 工人利用其可以实现哪些操作 ? 电磁继电器的实质是什么 ?提示：工人利用电磁继电器可实现用弱电流、低电压控制大电流、高电压的工作电路。如果生产场所温度较高或环境不好 ,还可以把控制电路的开关安装在较远处 , 进行远距离操作。由此可见 , 电磁继电器就是一种间接控制电路的开关。参考答案：可实现用弱电流、低电压控制大电流、高电压的工作电路或进行远距离操作。电磁继电器的实质是一种间接控制电路的开关。 一、电磁继电器1. 工作原理：利用 _______ 来控制工作电路的一种装置。2. 主要组成部分：线圈引出线、衔铁、电磁铁、复位弹簧、动静触点。3. 作用：用 _______ 、 _______ 电路控制 _______ 、 _______ 的工作电路。二、电磁继电器与自动控制低压控制高压、远距离控制、实现 _______ 控制。电磁铁弱电流低电压大电流高电压自动化【拓展延伸】1. 电磁铁的铁芯要用软铁 , 不能用钢。软铁容易被磁化 , 磁性也容易消失 , 而钢被磁化后会变成永磁体 , 磁性不会立即消失。2. 电磁继电器的作用：(1) 用弱电流、低电压控制大电流、高电压的工...
