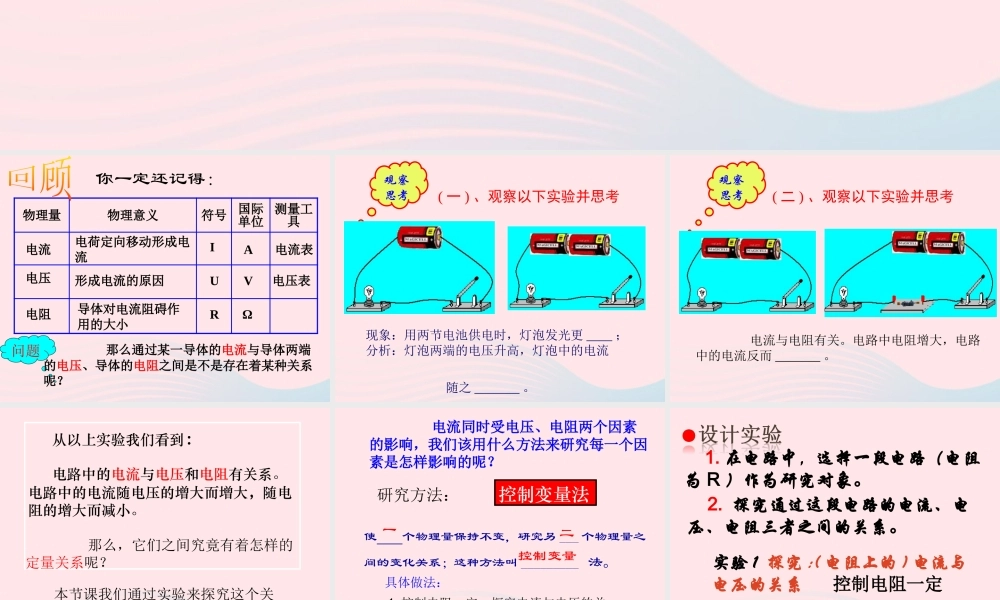

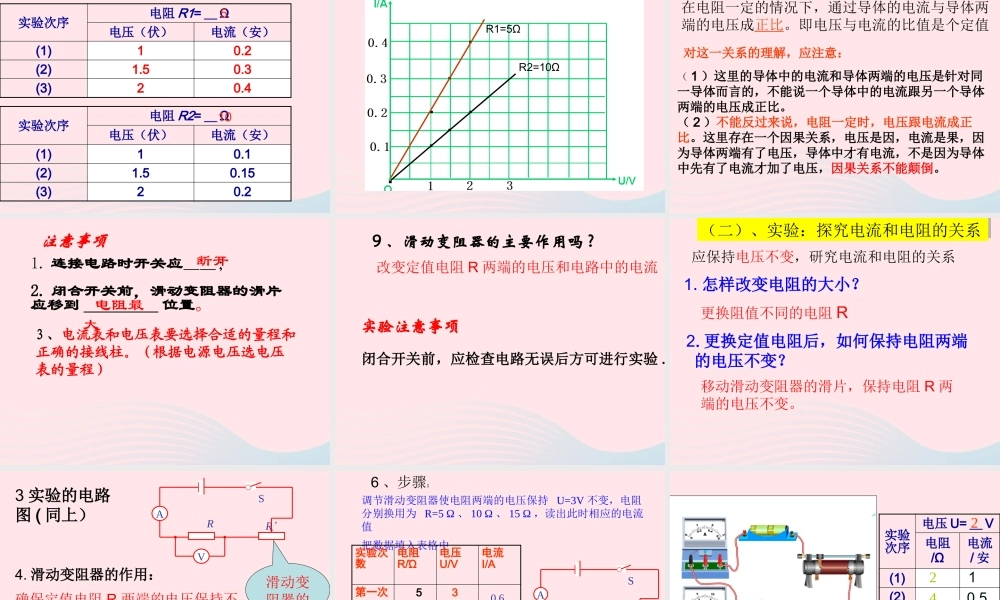

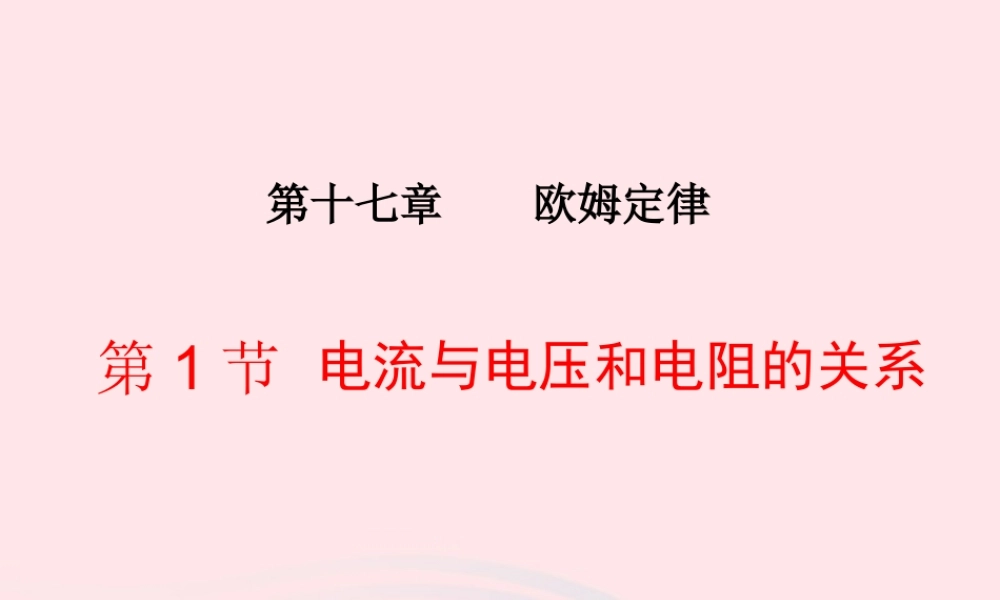

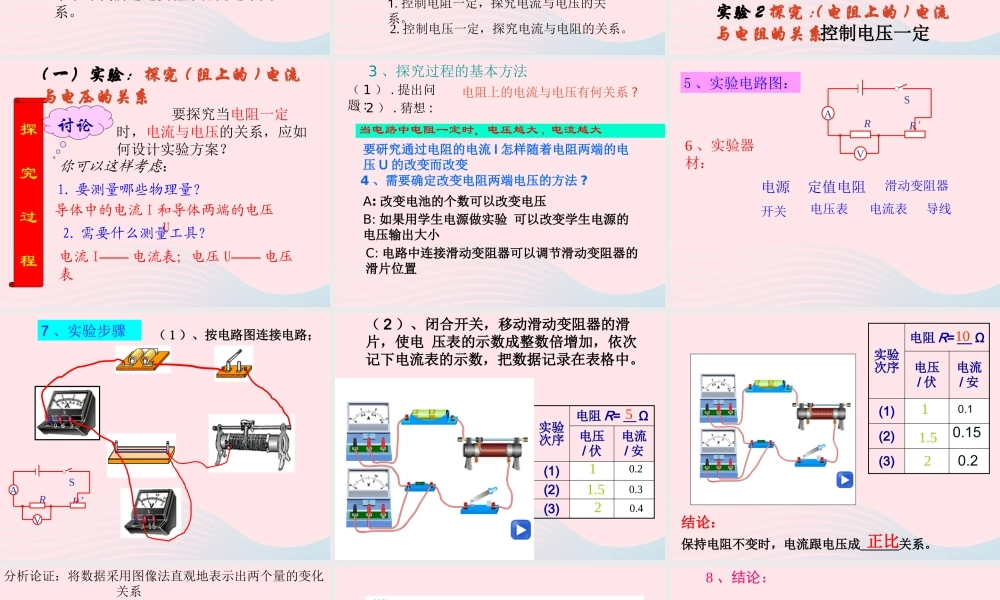

第十七章 欧姆定律第 1 节 电流与电压和电阻的关系物理量物理意义符号国际单位测量工具电流电荷定向移动形成电流IA电流表电压形成电流的原因UV电压表电阻导体对电流阻碍作用的大小RΩ你一定还记得：问题 那么通过某一导体的电流与导体两端的电压、导体的电阻之间是不是存在着某种关系呢？观察思考( 一 ) 、观察以下实验并思考现象：用两节电池供电时，灯泡发光更 ____ ；分析：灯泡两端的电压升高，灯泡中的电流 随之 _______ 。观察思考( 二 ) 、观察以下实验并思考 电流与电阻有关。电路中电阻增大，电路中的电流反而 _______ 。 从以上实验我们看到： 电路中的电流与电压和电阻有关系。电路中的电流随电压的增大而增大，随电阻的增大而减小。 那么，它们之间究竟有着怎样的定量关系呢？本节课我们通过实验来探究这个关系。 电流同时受电压、电阻两个因素的影响，我们该用什么方法来研究每一个因素是怎样影响的呢？研究方法：控制变量法具体做法：2. 控制电压一定，探究电流与电阻的关系。1. 控制电阻一定，探究电流与电压的关系。使 个物理量保持不变，研究另 ___ 个物理量之间的变化关系；这种方法叫 _________ 法。一二控制变量实验 1 探究 :( 电阻上的 ) 电流与电压的关系实验 2 探究 :( 电阻上的 ) 电流与电阻的关系 1. 在电路中，选择一段电路（电阻为 R ）作为研究对象。 2. 探究通过这段电路的电流、电压、电阻三者之间的关系。控制电阻一定控制电压一定探究过程讨论 要探究当电阻一定时，电流与电压的关系，应如何设计实验方案？你可以这样考虑：1. 要测量哪些物理量？2. 需要什么测量工具？导体中的电流 I 和导体两端的电压U电流 I—— 电流表；电压 U—— 电压表( 一）实验：探究 ( 阻上的 ) 电流与电压的关系3 、探究过程的基本方法 （ 1 ） . 提出问题 :电阻上的电流与电压有何关系 ?（ 2 ） . 猜想 :4 、需要确定改变电阻两端电压的方法 ?A: 改变电池的个数可以改变电压B: 如果用学生电源做实验 可以改变学生电源的电压输出大小C: 电路中连接滑动变阻器可以调节滑动变阻器的滑片位置当电路中电阻一定时，电压越大 , 电流越大要研究通过电阻的电流 I 怎样随着电阻两端的电压 U 的改变而改变5 、实验电路图：6 、实验器材：电源定值电阻开关电压表导线滑动变阻器电流表RR’SVARR’SVA7 、实验步骤（ 1 ）、按电路图连接电路；实验次序...
