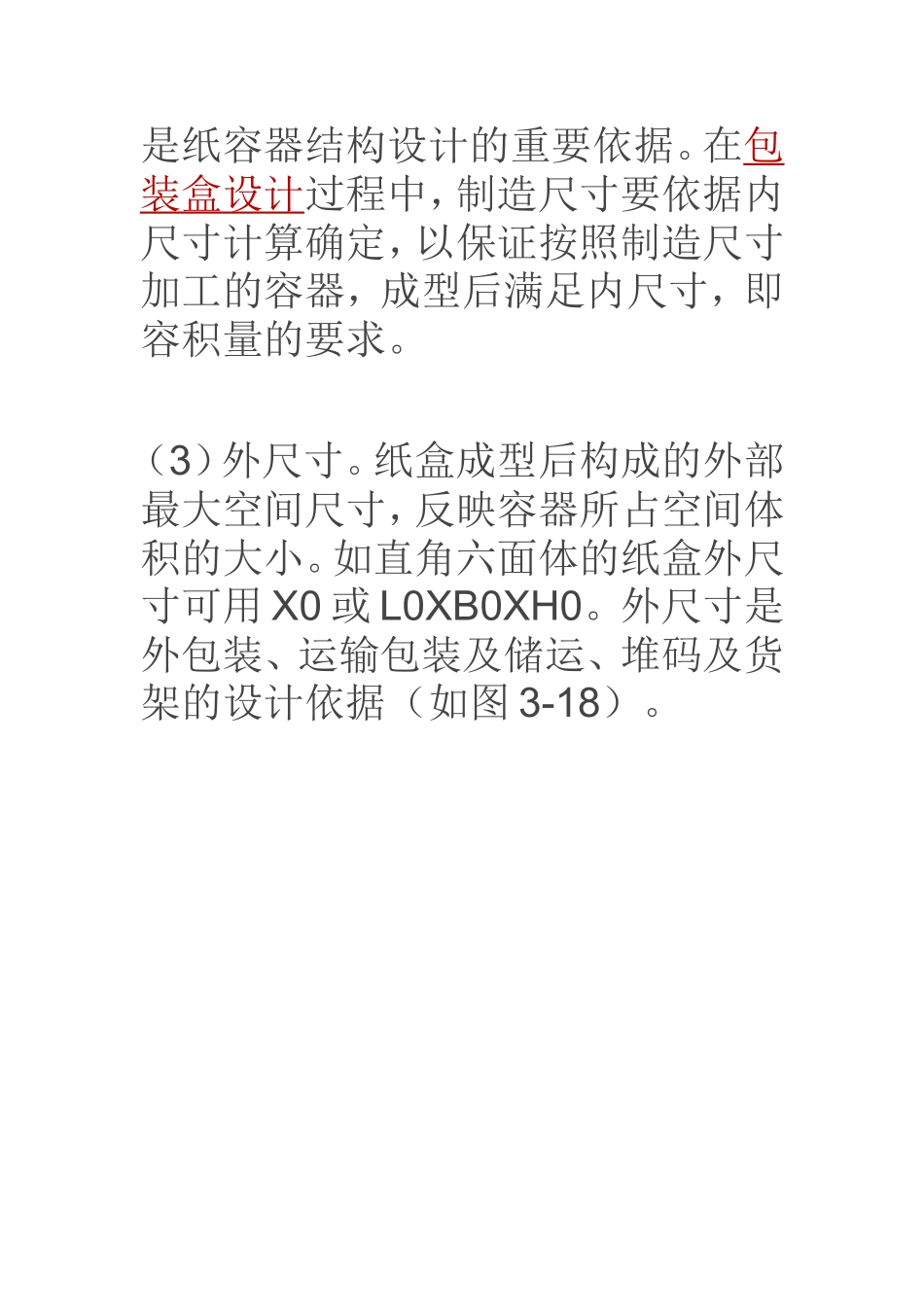

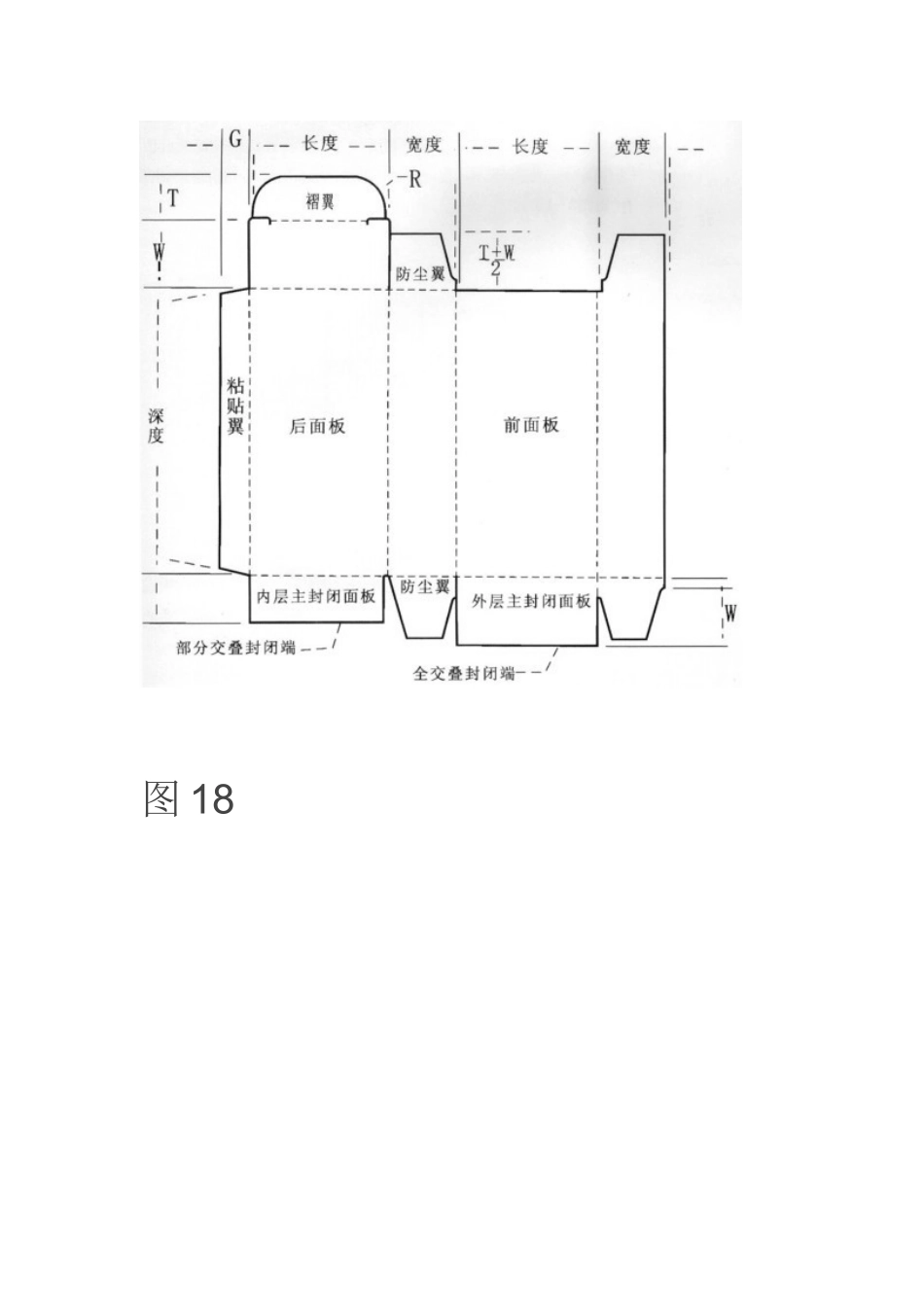

1.纸盒尺寸标注的三种类型。(1)制造尺寸。纸盒的加工制造尺寸,标注在结构设计展开图(工作图)上,可用X表示,直角六面体纸盒、纸箱的内尺寸用L*W*D表示(如图3-17)。图3-17常规纸盒展开图绘制长宽高(2)内尺寸。纸盒成型后构成内部空间的尺寸,直角六面体纸盒、纸箱的内尺寸可用X1或L1*B1*H1用表示。内尺寸一般由包装物的数量、形状、大小,或内包装的形式、大小决定的,是纸容器结构设计的重要依据。在包装盒设计过程中,制造尺寸要依据内尺寸计算确定,以保证按照制造尺寸加工的容器,成型后满足内尺寸,即容积量的要求。(3)外尺寸。纸盒成型后构成的外部最大空间尺寸,反映容器所占空间体积的大小。如直角六面体的纸盒外尺寸可用X0或L0XB0XH0。外尺寸是外包装、运输包装及储运、堆码及货架的设计依据(如图3-18)。图18图192.纸盒设计图标注方法。(1)纸盒设计图的尺寸线、尺寸界线、尺寸数字的线型、画法、标注方法与国家机械制图标准一致,尺寸界线从裁切线或中心线(或槽中心线)引出,也可把裁切线、中心线当做尺寸界线标注。(2)印刷文字、图案以稿样为准,在设计图上不必画出,只需按比例标出尺寸范围,、用点划线画出,并在技术要求中注明印刷涂油的要求即可。(3)立体图样应标注内尺寸,如需标注外尺寸,应在尺寸前加注“外”字。(4)纸板名称、规格、厚度可在技术要求中提出。3.管型折叠纸盒的结构与尺寸规范。(1)粘贴翼倒角角度:10*15。(2)切缝锁合/封口主摇翼宽度缩减量:一般为0.80mm或纸板厚度。(3)切缝锁合/插舌翼片缩进量:一般为0.8mm或纸板厚度。(4)切缝锁合/防尘翼(封口副翼)肩:根据纸盒尺寸和I或纸板厚度而变化。(5)切缝锁合/主防尘翼(封口副翼)角度:一般为45(6)切缝锁合/次防尘翼(封口副翼)角度:一般为15。(7)防尘翼(封口副翼)缩进量:一般为…8111111或纸板厚度。(8)摩檫锁合/插舌翼肩:根据纸盒尺寸和或纸板厚度而变化。(9)摩擦锁合/主防尘翼(封口副翼)角度:一般为15。(10)制造接头缩进量:一般为0.8mm或纸板厚度。(11)完全或部分交叠密封盒底I防尘翼(封口副翼)肩:根据尺寸变化。(12)完全或部分交叠密封盒底/主防尘翼(封口副翼)角度:一般为45。。(13)完全或部分交叠密封盒底/次防尘翼(封口副翼)角度:一般为。(14)完全或部分交叠密封盒底/可选防尘翼(封口副翼)细节:一般为15。(15)部分交叠密封盒底:一般为1/2宽度加9mm-10mm。制图符号裁切、折叠和开槽符号封合符号
