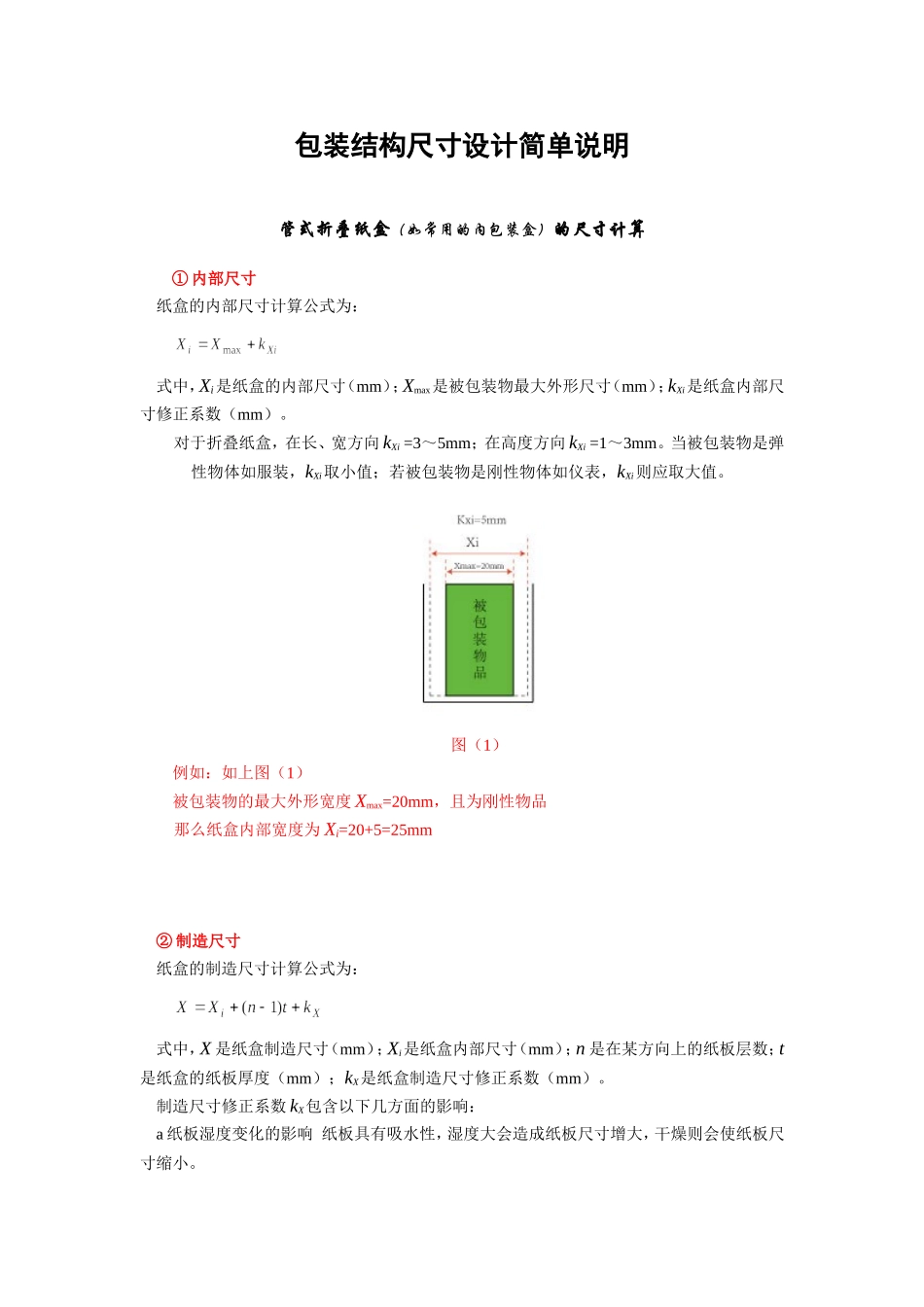

包装结构尺寸设计简单说明-图文结合_第1页
1/7

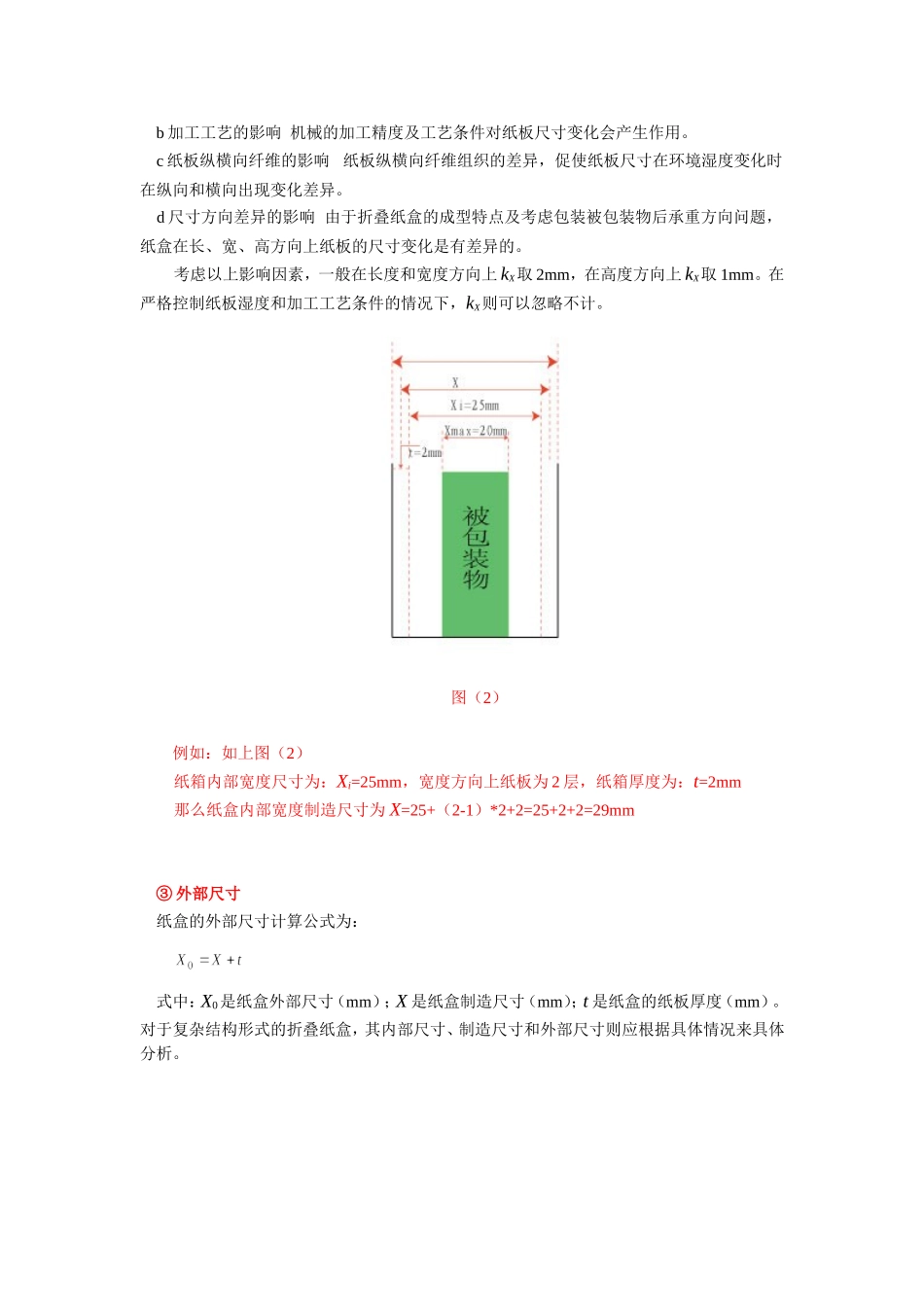

包装结构尺寸设计简单说明-图文结合_第2页
2/7
包装结构尺寸设计简单说明-图文结合_第3页
3/7
包装结构尺寸设计简单说明管式折叠纸盒(如常用的内包装盒)的尺寸计算①内部尺寸纸盒的内部尺寸计算公式为:式中,Xi是纸盒的内部尺寸(mm);Xmax是被包装物最大外形尺寸(mm);kXi是纸盒内部尺寸修正系数(mm)。对于折叠纸盒,在长、宽方向kXi=3~5mm;在高度方向kXi=1~3mm。当被包装物是弹性物体如服装,kXi取小值;若被包装物是刚性物体如仪表,kXi则应取大值。图(1)例如:如上图(1)被包装物的最大外形宽度Xmax=20mm,且为刚性物品那么纸盒内部宽度为Xi=20+5=25mm②制造尺寸纸盒的制造尺寸计算公式为:式中,X是纸盒制造尺寸(mm);Xi是纸盒内部尺寸(mm);n是在某方向上的纸板层数;t是纸盒的纸板厚度(mm);kX是纸盒制造尺寸修正系数(mm)。制造尺寸修正系数kX包含以下几方面的影响:a纸板湿度变化的影响纸板具有吸水性,湿度大会造成纸板尺寸增大,干燥则会使纸板尺寸缩小。b加工工艺的影响机械的加工精度及工艺条件对纸板尺寸变化会产生作用。c纸板纵横向纤维的影响纸板纵横向纤维组织的差异,促使纸板尺寸在环境湿度变化时在纵向和横向出现变化差异。d尺寸方向差异的影响由于折叠纸盒的成型特点及考虑包装被包装物后承重方向问题,纸盒在长、宽、高方向上纸板的尺寸变化是有差异的。考虑以上影响因素,一般在长度和宽度方向上kX取2mm,在高度方向上kX取1mm。在严格控制纸板湿度和加工工艺条件的情况下,kX则可以忽略不计。图(2)例如:如上图(2)纸箱内部宽度尺寸为:Xi=25mm,宽度方向上纸板为2层,纸箱厚度为:t=2mm那么纸盒内部宽度制造尺寸为X=25+(2-1)*2+2=25+2+2=29mm③外部尺寸纸盒的外部尺寸计算公式为:式中:X0是纸盒外部尺寸(mm);X是纸盒制造尺寸(mm);t是纸盒的纸板厚度(mm)。对于复杂结构形式的折叠纸盒,其内部尺寸、制造尺寸和外部尺寸则应根据具体情况来具体分析。图(3)例如:图(3)纸箱内部宽度制造尺寸为:X==29mm,纸箱厚度为:t=2mm那么纸盒外部宽度为:Xo=29+2=31mm瓦楞纸箱的尺寸设计1)瓦楞纸箱的内部尺寸瓦楞纸箱的内部尺寸,由被包装商品的最大外形尺寸,商品的组装和个数以及隔衬与缓冲装置的尺寸有关。当被包装商品为单件时,其计算公式为:式中,Xi是瓦楞纸箱某一方向的内部尺寸(mm);xmax是被包装商品某一方向的最大外形尺寸(mm);kXi是纸箱内部尺寸修正系数(mm),其数值见表1。表1纸箱内部尺寸修正系数(mm)kLikBikHi小型箱中型箱大型箱3~73~71~33~45~7注:尺寸大者取大值,尺寸小者取小值。图(4)例如:如图(4)被包装商品的宽度方向最大外形尺寸xmax=60mm,用中型箱时那么瓦楞纸箱内部尺寸为:Xi=60+3=63mm当被包装商品为多件时,瓦楞纸箱的内部尺寸计算公式为:式中,Xi是瓦楞纸箱某一方向内部尺寸(mm);xmax是单个被包装商品某一方向最大外形尺寸(mm);n是沿瓦楞纸箱某一方向的排列数目;Δ是被包装商品尺寸变动系数(mm);kXi是瓦楞纸箱内部尺寸修正系数(mm);T是衬格或缓冲件厚度(mm)。被包装商品尺寸变动系数为:具有可压缩性的针棉织品Δ=±3mm/打,中包装纸盒Δ=±1~2mm/个;不可压缩性商品,如玻璃瓶罐,Δ=1~2mm/个。图(5)例如:如图(5)被包装商品的宽度方向最大外形尺寸xmax=60mm,沿瓦楞纸箱宽度方向的排列数目:n=6,被包装商品尺寸变动系数Δ=2mm(我们公司一般所取的数值)那么瓦楞纸箱内部宽度尺寸为:Xi=60mm*6+2*(6-1)+3=373mm2)瓦楞纸箱的制造尺寸瓦楞纸箱长、宽、高的制造尺寸计算公式为:式中,X是瓦楞纸箱长、宽或高的制造尺寸(mm);Xi是瓦楞纸箱某方向的内部尺寸(mm);kX是瓦楞纸箱制造尺寸修正系数(mm);02类纸箱制造尺寸修正系数见表2表202类纸箱制造尺寸修正系数(mm)名称纸箱结构单瓦楞(A)双瓦楞(AA)三瓦楞(AAA)一块成型二块成型一块成型二块成型四块成型二块成型四块成型长度l1l266688881010宽度B1B26448668高度H881616162020注:表中l2和B2是瓦楞纸箱接合部分两侧面的长和宽,l1和B1是瓦楞纸箱另外两侧面的长和宽,一般有l1>l2,B1>B2。图(5)例如:如图(5)被包装商品的宽度方向最大外形尺寸Xi=373mm,瓦楞纸箱宽度制造尺寸系数kX=8...
