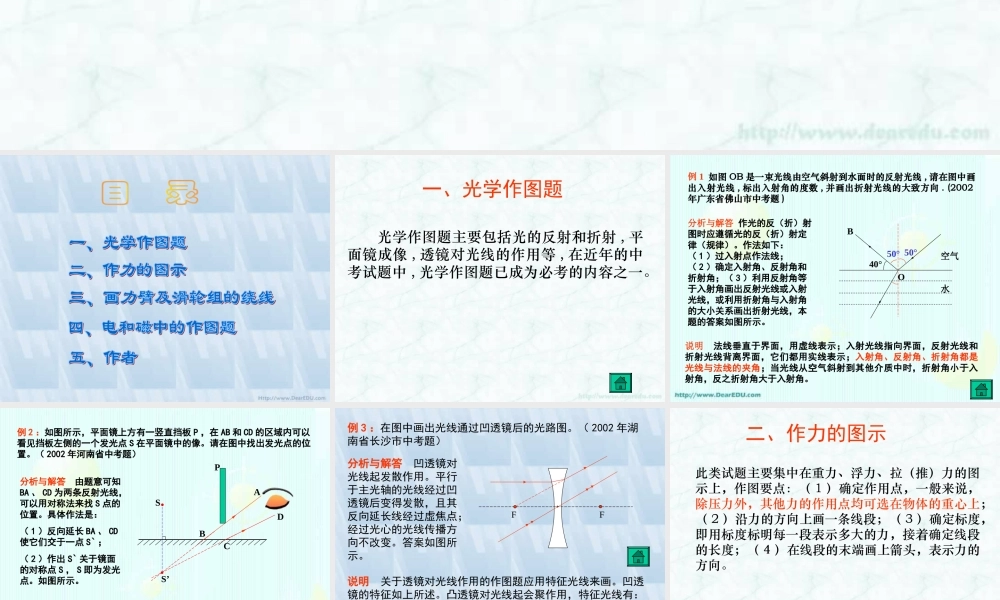

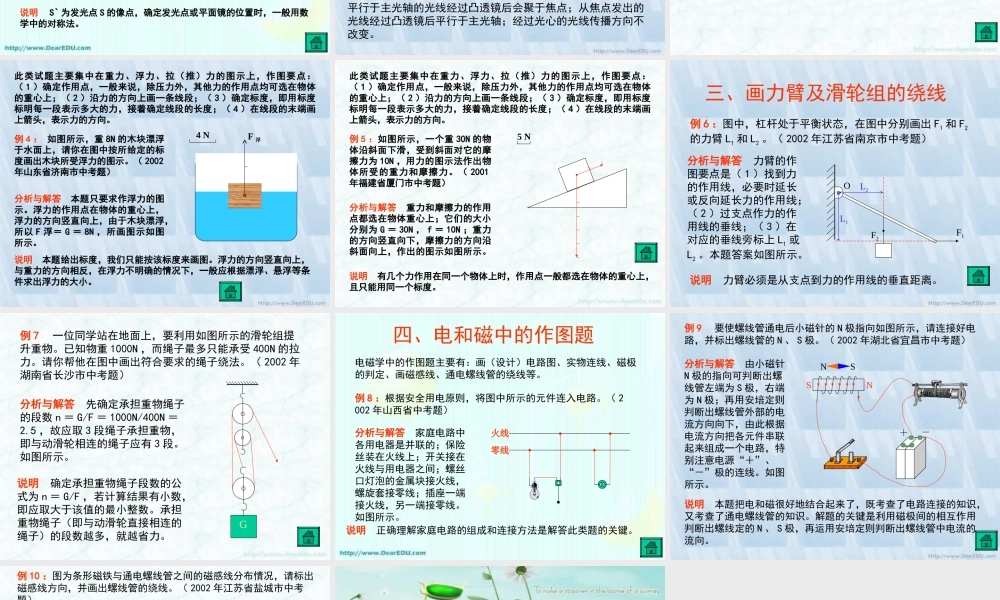

怎样解答作图题初三物理科专题复习之一、光学作图题 光学作图题主要包括光的反射和折射 , 平面镜成像 , 透镜对光线的作用等 , 在近年的中考试题中 , 光学作图题已成为必考的内容之一。例 1 如图 OB 是一束光线由空气斜射到水面时的反射光线 , 请在图中画出入射光线 , 标出入射角的度数 , 并画出折射光线的大致方向 . (2002年广东省佛山市中考题 )分析与解答 作光的反（折）射图时应遵循光的反（折）射定律（规律）。作法如下：（ 1 ）过入射点作法线；（ 2 ）确定入射角、反射角和折射角；（ 3 ）利用反射角等于入射角画出反射光线或入射光线，或利用折射角与入射角的大小关系画出折射光线，本题的答案如图所示。 说明 法线垂直于界面，用虚线表示；入射光线指向界面，反射光线和折射光线背离界面，它们都用实线表示；入射角、反射角、折射角都是光线与法线的夹角；当光线从空气斜射到其他介质中时，折射角小于入射角，反之折射角大于入射角。空气水B O40°50°50°例 2 ：如图所示，平面镜上方有一竖直挡板 P ，在 AB 和 CD 的区域内可以看见挡板左侧的一个发光点 S 在平面镜中的像。请在图中找出发光点的位置。（ 2002 年河南省中考题） 分析与解答 由题意可知BA 、 CD 为两条反射光线，可以用对称法来找 S 点的位置。具体作法是：（ 1 ）反向延长 BA 、 CD使它们交于一点 S` ；（ 2 ）作出 S` 关于镜面的对称点 S ， S 即为发光点。如图所示。 说明 S` 为发光点 S 的像点，确定发光点或平面镜的位置时，一般用数学中的对称法。 PBACDS’S例 3 ：在图中画出光线通过凹透镜后的光路图。（ 2002 年湖南省长沙市中考题） 分析与解答 凹透镜对光线起发散作用。平行于主光轴的光线经过凹透镜后变得发散，且其反向延长线经过虚焦点；经过光心的光线传播方向不改变。答案如图所示。 说明 关于透镜对光线作用的作图题应用特征光线来画。凹透镜的特征如上所述。凸透镜对光线起会聚作用，特征光线有：平行于主光轴的光线经过凸透镜后会聚于焦点；从焦点发出的光线经过凸透镜后平行于主光轴；经过光心的光线传播方向不改变。 FF二、作力的图示 此类试题主要集中在重力、浮力、拉（推）力的图示上，作图要点：（ 1 ）确定作用点，一般来说，除压力外，其他力的作用点均可选在物体的重心上；（ 2 ）沿力的方向上画一条线段；（ 3 ）确定标度，即用标度标明每一段表...
