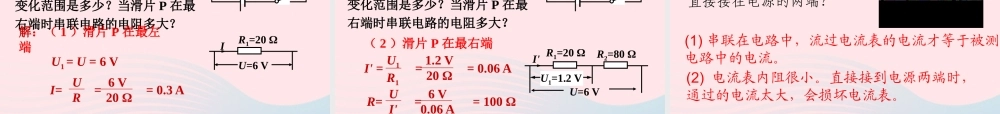

第十七章 欧姆定律第 4 节 欧姆定律在串、并联电路中的应用2问题思考 研究平面镜成像时 , 用玻璃板代替平面镜 , 这种“等效替代”的思想 , 在电学中同样存在 . 如果一个电阻的效果和几个电阻在同一电路中的效果相同 , 可以认为这个电阻是几个电阻的等效电阻 . 这里的“等效”可以理解为在同一个电路中 , 电源电压相同 , 电阻对电流的阻碍作用相同 , 电路中的电流大小相同 .研究方法导入问题 : 比如我们需要一个 10 Ω 的电阻 , 而我们手头上的电阻只有 5 Ω 的或 20 Ω 的 , 那该怎么办呢 ?学 习 新 知学 习 新 知 导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。欧姆定律数学表达式I = URR= UIU= IR复习变形公式 U RI 串联电路中的电流处处相等； I=I1=I21 ．串联电路中的电流规律R2UIR1U1U2I2I1一 . 串联电路串联电路中的总电压等于各部分电路两端 电压之和。 U=U1+U22 ．串联电路中的电压规律R1R23 、电阻的串联串联： （ 1 ） . 电阻串联相当于增加了导体的长度，所以总电阻比任何一个分电阻都大。（ 2 ） . 电阻的串联 规律由欧姆定律得： U1=I1R1U2=I2R2U=IR由串联电路可知： U =U1+U2 I=I1=I 2所以：IR=I1R1+I2R2即：R=R1+R2串联电路的总电阻等于各电阻之和。结论：R=R1+R2（ 4 ） . 若有 n 个相同的电阻 R 串联， 则 R 总 =nR（ 3 ）串联电路中任何一个电阻变大，则总电阻变大4 、串联分压规律R1R2IU1U2U欧姆定律： I1 ＝ U1 / R1 I2= U2 / R2 根据串联电流特点： I1 ＝ I2得：串联电路中，电阻越大，分得的电压越大。若 R1 > R2, 则 U1 > U2若 R1 = R2, 则 U1 = U2若 R1 < R2, 则 U1 < U22121RRUU串联电路具有分压作用，电压分配与电阻成正比。2121RRUUI1II2R2R1U 并联电路干路中的电流等于各支路中的 电流之和； I=I1+I21 ．并联电路中的电流的规律二、并联电路并联电路中各支路两端电压相等 , 且等于电源电压。 U=U1=U22. 并联电路中的电压的规律3 、电阻并联R1R2 （ 1 ）电阻并联相当于增加了导体的横截面积，所以总电阻比任何一个分电阻都小（ 2 ） . 电阻的并联 规律 由欧姆定律得：由并联电路可知： I=I1+I 2 U =U1=U2所以：即：并联电路总电阻的倒数等于各电阻倒数之和。结论：UIR111UIR222UIR1212UUURRR12111RRR（ 3 ）并联电路中任何...
