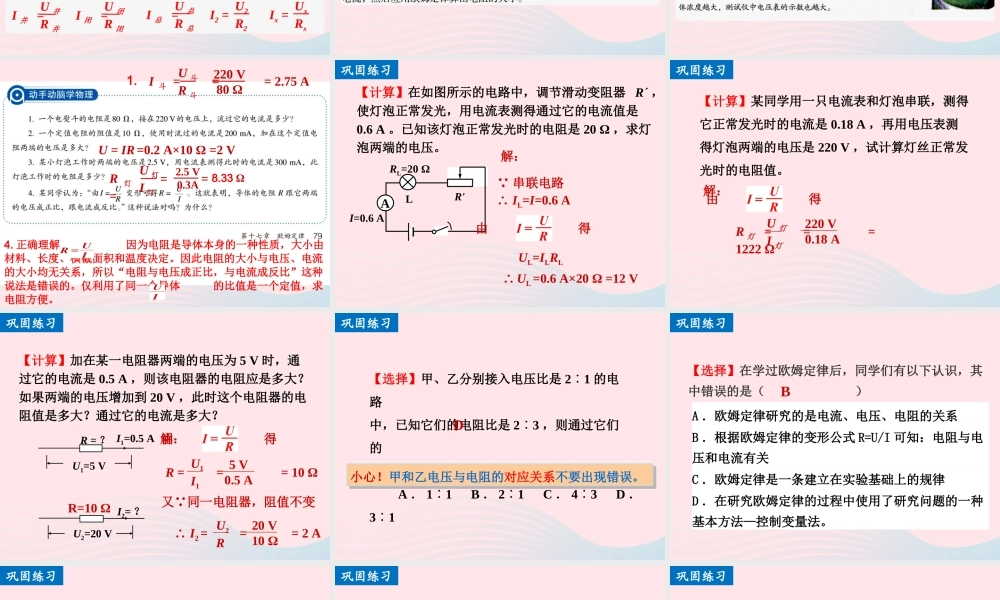

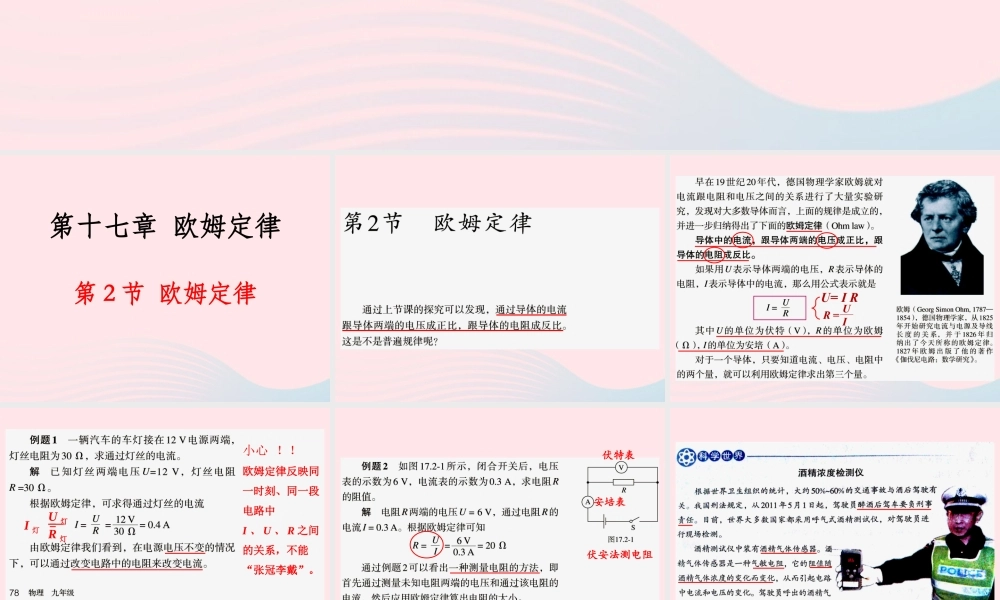

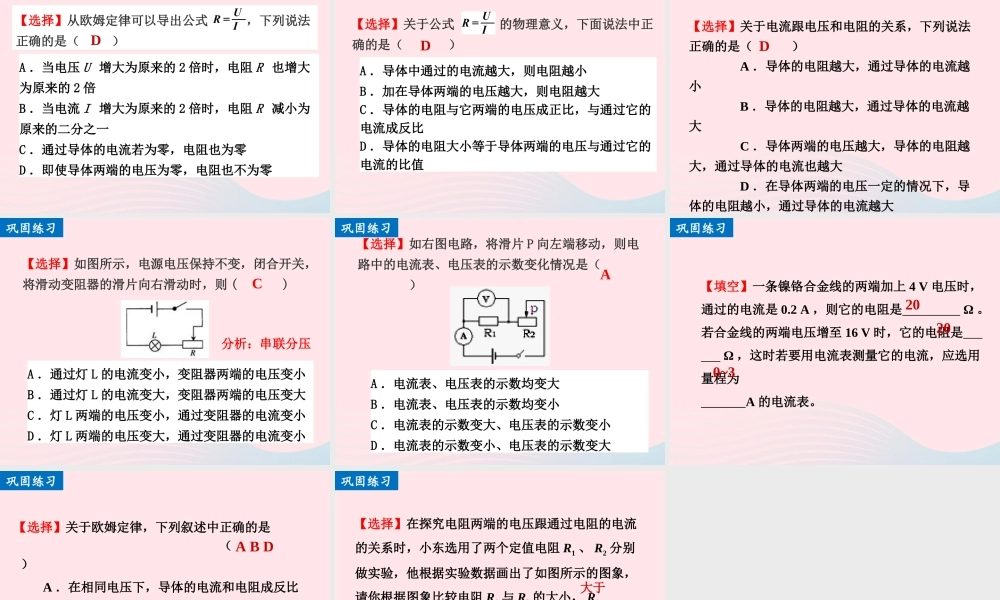

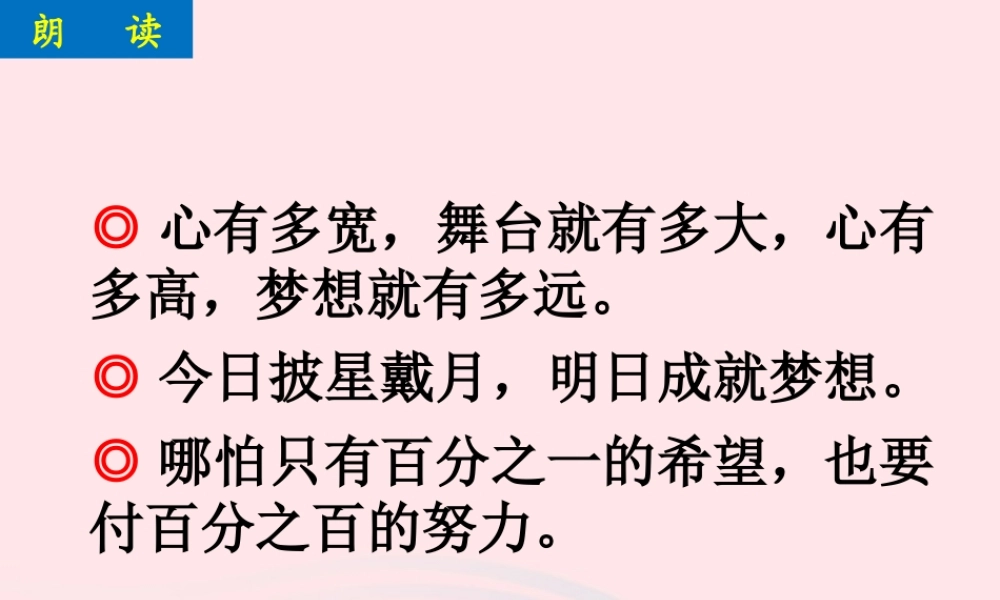

◎ 心有多宽，舞台就有多大，心有多高，梦想就有多远。◎ 今日披星戴月，明日成就梦想。◎ 哪怕只有百分之一的希望，也要付百分之百的努力。朗 读第十七章 欧姆定律第 2 节 欧姆定律 小心 ！！欧姆定律反映同一时刻、同一段电路中I 、 U 、 R 之间的关系，不能“张冠李戴”。I 并 = U 并R 并I 总 = U 总R 总I2 = U2R2I 闭 = U 闭R 闭Ix = UxRxI 灯 = U 灯R 灯伏安法测电阻伏特表安培表4. 正确理解 因为电阻是导体本身的一种性质，大小由材料、长度、横截面积和温度决定。因此电阻的大小与电压、电流的大小均无关系，所以“电阻与电压成正比，与电流成反比”这种说法是错误的。仅利用了同一个导体 的比值是一个定值，求电阻方便。 1.I 斗 = = = 2.75 AU 斗R 斗220 V80 Ω U = IR =0.2 A×10 Ω =2 V=R 灯=U 灯I 灯2.5 V0.3A =8.33 Ω【计算】在如图所示的电路中，调节滑动变阻器 Rˊ ，使灯泡正常发光，用电流表测得通过它的电流值是0.6 A 。已知该灯泡正常发光时的电阻是 20 Ω ，求灯泡两端的电压。解： UL=ILRL ∴ UL =0.6 A×20 Ω =12 V ∴ IL=I=0.6 ARL=20 ΩI=0.6 AAR'L 串联电路由 得 巩固练习【计算】某同学用一只电流表和灯泡串联，测得它正常发光时的电流是 0.18 A ，再用电压表测得灯泡两端的电压是 220 V ，试计算灯丝正常发光时的电阻值。解：R 灯 = = = 1222 ΩU 灯I 灯220 V0.18 A由 得 巩固练习【计算】加在某一电阻器两端的电压为 5 V 时，通过它的电流是 0.5 A ，则该电阻器的电阻应是多大？如果两端的电压增加到 20 V ，此时这个电阻器的电阻值是多大？通过它的电流是多大？U2=20 VI2= ？R = ？ I1=0.5 AU1=5 V解： ∴ I2 = = = 2 AU2R20 V10 ΩR = = = 10 ΩU1I15 V0.5 A由 得 又 同一电阻器，阻值不变 R=10 Ω 巩固练习【选择】甲、乙分别接入电压比是 21∶ 的电路中，已知它们的电阻比是 23∶ ，则通过它们的电流比是 ( ) A ． 11∶ B ． 21∶ C ． 43∶ D ．31∶小心！甲和乙电压与电阻的对应关系不要出现错误。小心！甲和乙电压与电阻的对应关系不要出现错误。D巩固练习A ．欧姆定律研究的是电流、电压、电阻的关系 B ．根据欧姆定律的变形公式 R=U/I 可知：电阻与电压和电流有关 C ．欧姆定律是一条建立在实验基础上的规律 D ．在研究...
