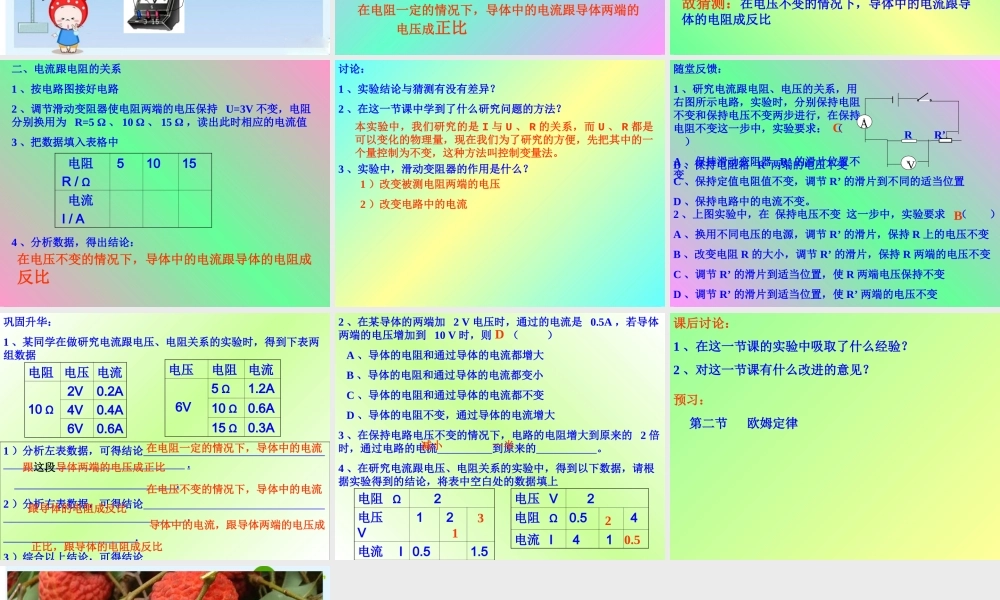

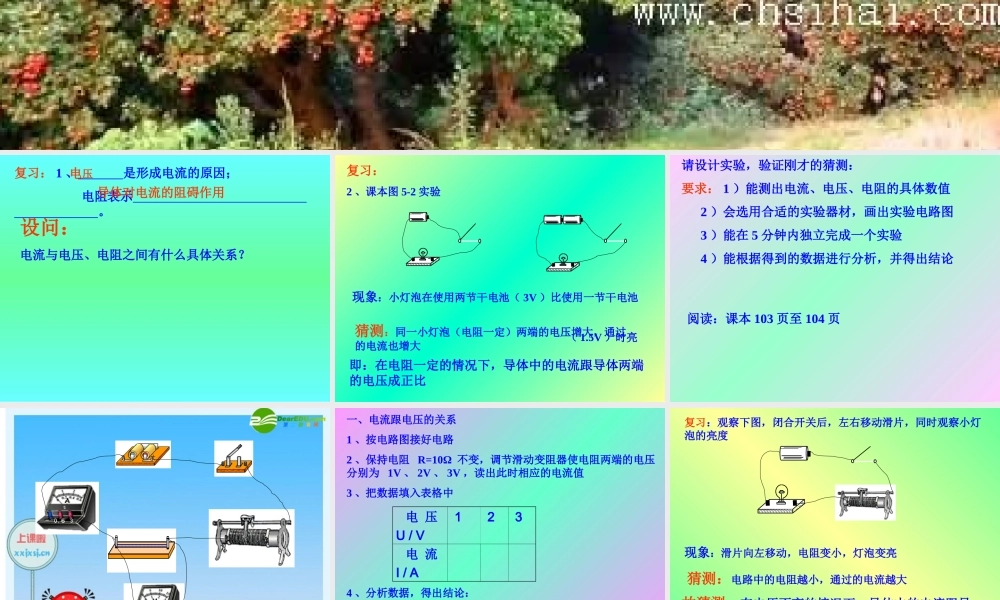

第八章 欧姆定律1 、电流跟电压、电阻的关系钦州市灵山县实验中学 林良发 第十二章 欧姆定律1 、探究——电流跟电压、电阻的关系复习： 1 、 是形成电流的原因； 电阻表示 。电压导体对电流的阻碍作用设问：电流与电压、电阻之间有什么具体关系？复习：2 、课本图 5-2 实验现象：小灯泡在使用两节干电池（ 3V ）比使用一节干电池 （ 1.5V ）时亮猜测：同一小灯泡（电阻一定）两端的电压增大，通过的电流也增大即：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比请设计实验，验证刚才的猜测：要求： 1 ）能测出电流、电压、电阻的具体数值 2 ）会选用合适的实验器材，画出实验电路图 3 ）能在 5 分钟内独立完成一个实验 4 ）能根据得到的数据进行分析，并得出结论阅读：课本 103 页至 104 页一、电流跟电压的关系1 、按电路图接好电路2 、保持电阻 R=10Ω 不变，调节滑动变阻器使电阻两端的电压分别为 1V 、 2V 、 3V ，读出此时相应的电流值3 、把数据填入表格中4 、分析数据，得出结论： 电 压U / V 1 2 3 电 流I / A在电阻一定的情况下，导体中的电流跟导体两端的 电压成正比复习：观察下图，闭合开关后，左右移动滑片，同时观察小灯泡的亮度现象：滑片向左移动，电阻变小，灯泡变亮猜测：电路中的电阻越小，通过的电流越大故猜测：在电压不变的情况下，导体中的电流跟导体的电阻成反比二、电流跟电阻的关系1 、按电路图接好电路2 、调节滑动变阻器使电阻两端的电压保持 U=3V 不变，电阻分别换用为 R=5 Ω 、 10 Ω 、 15 Ω ，读出此时相应的电流值3 、把数据填入表格中4 、分析数据，得出结论： 电阻 R / Ω 51015 电流 I / A在电压不变的情况下，导体中的电流跟导体的电阻成反比讨论：1 、实验结论与猜测有没有差异？2 、在这一节课中学到了什么研究问题的方法？3 、实验中，滑动变阻器的作用是什么？本实验中，我们研究的是 I 与 U 、 R 的关系，而 U 、 R 都是可以变化的物理量，现在我们为了研究的方便，先把其中的一个量控制为不变，这种方法叫控制变量法。1 ）改变被测电阻两端的电压2 ）改变电路中的电流随堂反馈：1 、研究电流跟电阻、电压的关系，用右图所示电路，实验时，分别保持电阻不变和保持电压不变两步进行，在保持电阻不变这一步中，实验要求： （ ）A 、保持滑动变阻器 R’ 的滑片位置不变AVR R’AVB ...
