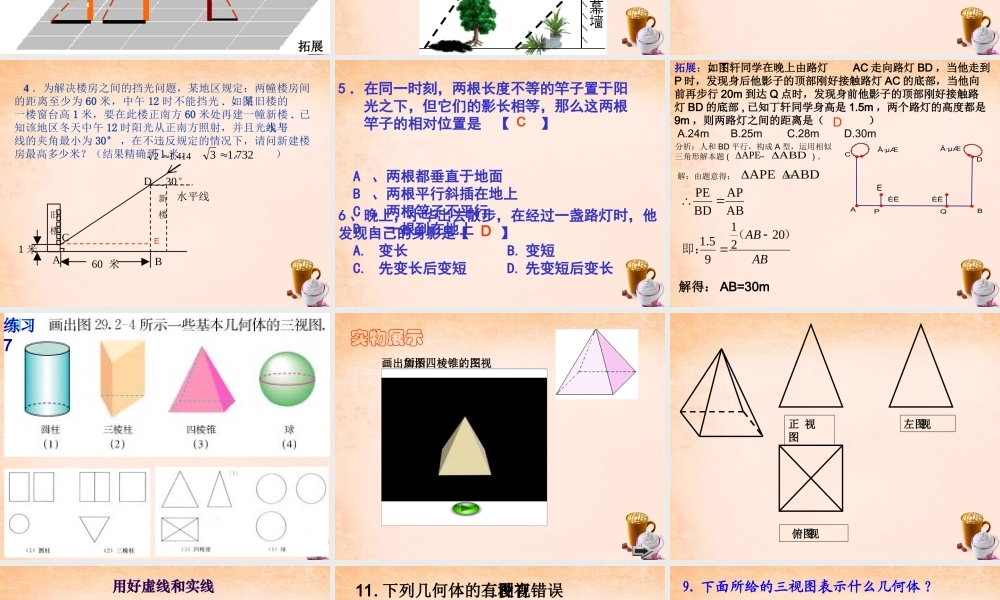

中心投影 投影与视图三视图投影知识框架图正投影平行投影如何区别线,面,体画三视图根据三视图想象立体图形小正方体的个数表面积和体积练习已知两棵小树在同一时刻的影子,你如何确定影子是在太阳光线下还是在灯光的光线下形成的。两光线相交于一点,因此它们是灯光下形成的 .两条光线是平行的,因此它们是太阳光下形成的 .课堂练习1.(1) 试确定图中路灯的位置,并画出此时小赵在路灯下的影子。1. ( 2 )同一时刻,两根木棒的影子如图,请画出图中另一根木棒的影子。与同伴进行交流。 课堂练习拓展2 、与一盏路灯相对,有一玻璃幕墙,幕墙前面的地面上有一盆花和一棵树。晚上,幕墙反射路灯灯光形成了那盆花的影子 ( 如图所示 ) ,树影 是路灯灯光形成的。你能确定此时路灯光源的位置吗?(画出模型图,并确定路灯的位置)P3 、 如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是【 】 A. ①②③④ B. ④①③② C. ④②③① D. ④③②①B4 .为解决楼房之间的挡光问题,某地区规定:两幢楼房间的距离至少为 60 米,中午 12 时不能挡光 . 如图,某旧楼的一楼窗台高 1 米,要在此楼正南方 60 米处再建一幢新楼 . 已知该地区冬天中午 12 时阳光从正南方照射,并且光线与水平线的夹角最小为 30° ,在不违反规定的情况下,请问新建楼房最高多少米?(结果精确到 1 米 . ,) 732.13 414.12 E 水平线 A B C D 30° 新 楼 1 米 60 米 旧 楼 5 .在同一时刻,两根长度不等的竿子置于阳 光之下,但它们的影长相等,那么这两根 竿子的相对位置是 【 】 A 、两根都垂直于地面 B 、两根平行斜插在地上 C 、两根竿子不平行 D 、一根到在地上6 、晚上,小华出去散步,在经过一盏路灯时,他发现自己的身影是【 】 A. 变长 B. 变短 C. 先变长后变短 D. 先变短后变长CD拓展:如图,丁轩同学在晚上由路灯AC 走向路灯 BD ,当他走到P 时,发现身后他影子的顶部刚好接触路灯 AC 的底部,当他向前再步行 20m 到达 Q 点时,发现身前他影子的顶部刚好接触路灯 BD 的底部 , 已知丁轩同学身高是 1.5m ,两个路灯的高度都是9m ,则两路灯之间的距离是( ) A.24m B.25m C.28m D.30mÈËÈË·µÆÂ·µÆQBACDP解得: AB=30mDE分析:人和 BD 平行,构成 A 型,运用相似三角形解本题 ( ∽ ) 。ABDA...
