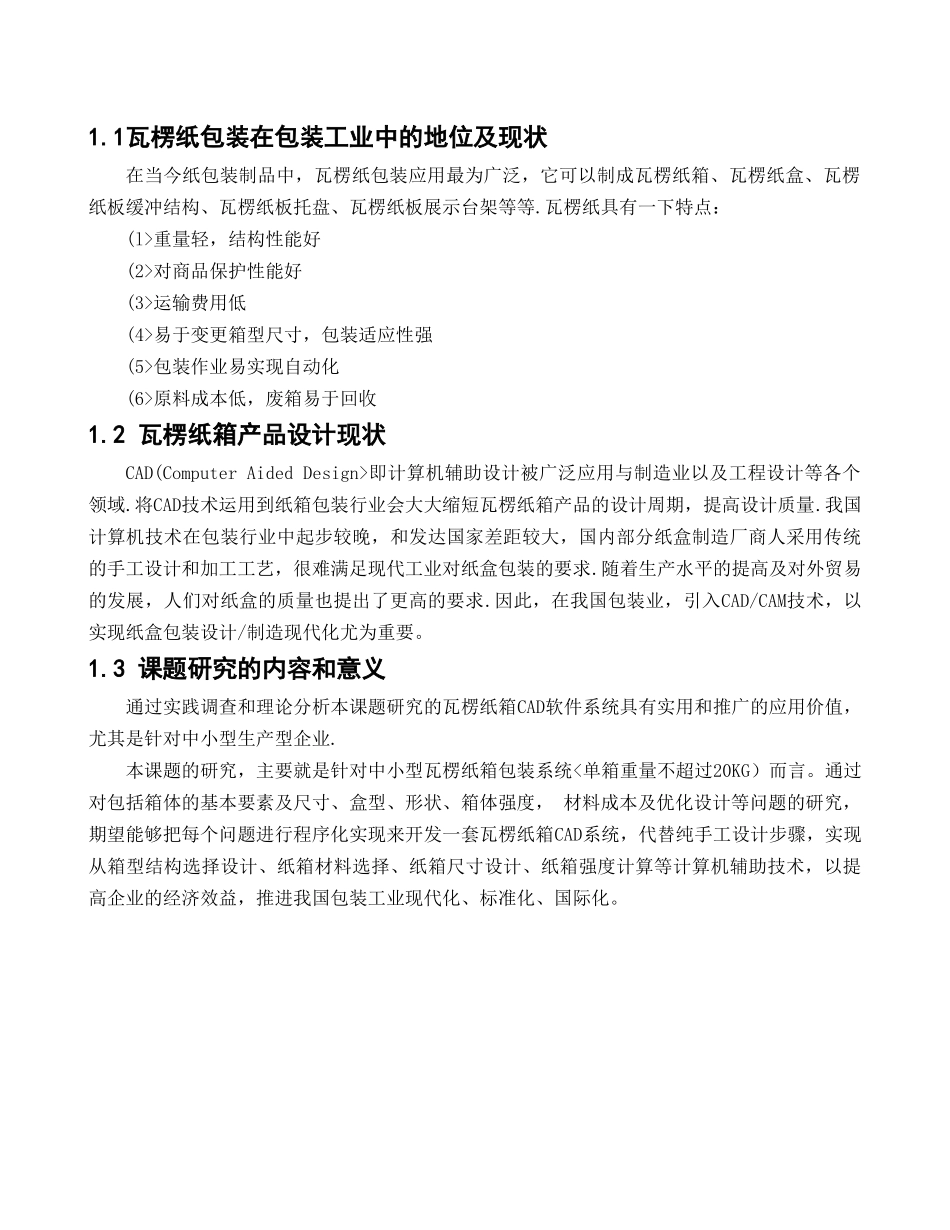

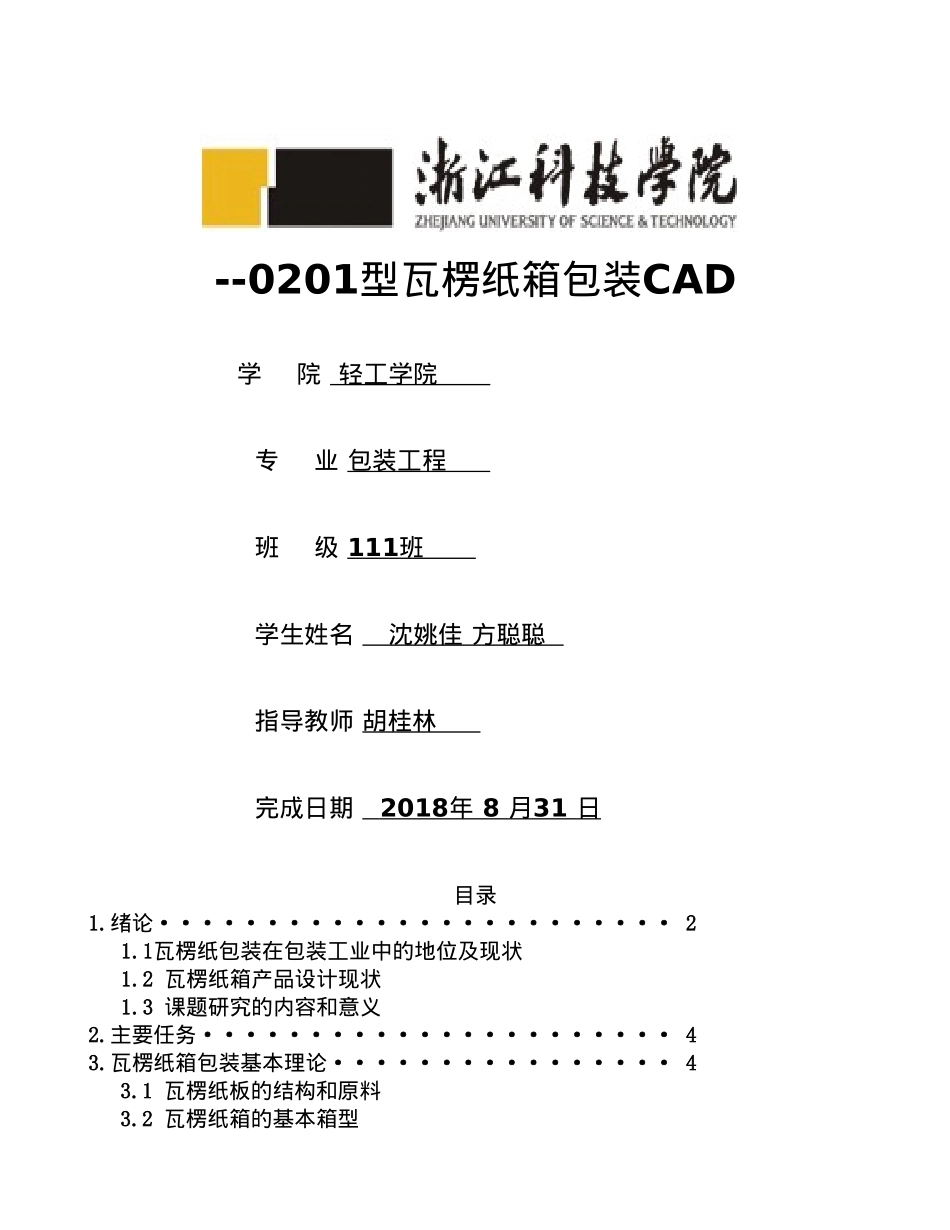

包装CAD课程设计说明书--0201型瓦楞纸箱包装CAD学院轻工学院专业包装工程班级111班学生姓名沈姚佳方聪聪指导教师胡桂林完成日期2018年8月31日目录1.绪论························21.1瓦楞纸包装在包装工业中的地位及现状1.2瓦楞纸箱产品设计现状1.3课题研究的内容和意义2.主要任务······················43.瓦楞纸箱包装基本理论················43.1瓦楞纸板的结构和原料3.2瓦楞纸箱的基本箱型3.3瓦楞纸板瓦楞层数楞型瓦楞的形状4.设计思想设计框图··················45.设计举例说明····················75.1开始界面5.2菜单界面5.3输入商品信息界面5.4确定包装要素界面5.5输出设计结果界面5.6版本信息和使用指南6.小结························197.课程设计分工····················19参考文献·······················21附录：VB源程序····················221绪论商品是人们生活中必不可少的东西，随着人们生活水平的不断提高，以及对各种事物的要求也越来越高，随之对商品的包装也就有了越来越高的追求.在各种商品包装容器中，瓦楞纸箱的应用占首位，设计精良的纸箱能帮助产品的运输、流通发挥优势作用.随着科学技术的迅猛发展，产品造型日趋发杂，产品包装的设计也日益受到人们的重视，然而利用传统的设计方法，设计周期长、人力消耗多、质量无法满足市场要求.因此，为了适应现代工业的发展，缩短产品包装的周期，提高产品在市场上的竞争力、满足自动化包装等的要求，人们便将高速发展的计算机技术应用到了包装行业的纸箱设计中来，各类包装纸箱CAD软件应运而生.瓦楞纸箱作为使用最为广泛的包装容器之一，有着许许多多的优点.首先它价格较低；具有一定的刚度和强度，又有良好的弹性和韧性，对内装物有良好保护作用.其次，相对于其它包装容器质量较轻，运输费用相对较少；最后，瓦楞纸箱可回收再利用，作为废弃物，其处理方法也非常容易，不产生污染.因此，我们设计了瓦楞纸箱CAD系统，以便于瓦楞纸箱的自动化包装.由于水平所限，我们设计的系统还有一些缺陷.因为是初次使用VB，希望各位能指出更多缺陷或错误，或提出好的建议.1.1瓦楞纸包装在包装工业中的地位及现状在当今纸包装制品中，瓦楞纸包装应用最为广泛，它可以制成瓦楞纸箱、瓦楞纸盒、瓦楞纸板缓冲结构、瓦楞纸板托盘、瓦楞纸板展示台架等等.瓦楞纸具有一下特点：(l>重量轻，结构性能好(2>对商品保护性能好(3>运输费用低(4>易于变更箱型尺寸，包装适应性强(5>包装作业易实现自动化(6>原料成本低，废箱易于回收1.2瓦楞纸箱产品设计现状CAD(ComputerAidedDesign>即计算机辅助设计被广泛应用与制造业以及工程设计等各个领域.将CAD技术运用到纸箱包装行业会大大缩短瓦楞纸箱产品的设计周期，提高设计质量.我国计算机技术在包装行业中起步较晚，和发达国家差距较大，国内部分纸盒制造厂商人采用传统的手工设计和加工工艺，很难满足现代工业对纸盒包装的要求.随着生产水平的提高及对外贸易的发展，人们对纸盒的质量也提出了更高的要求.因此，在我国包装业，引入CAD/CAM技术，以实现纸盒包装设计/制造现代化尤为重要。1.3课题研究的内容和意义通过实践调查和理论分析本课题研究的瓦楞纸箱CAD软件系统具有实用和推广的应用价值，尤其是针对中小型生产型企业.本课题的研究，主要就是针对中小型瓦楞纸箱包装系统<单箱重量不超过20KG）而言。通过对包括箱体的基本要素及尺寸、盒型、形状、箱体强度，材料成本及优化设计等问题的研究，期望能够把每个问题进行程序化实现来开发一套瓦楞纸箱CAD系统，代替纯手工设计步骤，实现从箱型结构选择设计、纸箱材料选择、纸箱尺寸设计、纸箱强度计算等计算机辅助技术，以提高企业的经济效益，推进我国包装工业现代化、标准化、国际化。2主要任务采用VB制作针对0201型瓦楞纸箱设计的软件。通过制作瓦楞纸箱的CAD软件，将所学的包装计算机辅助设计的理论知识运用于实践，学习巩固包...
